槽式太阳能光热发电站设计标准

基础信息

标准简介

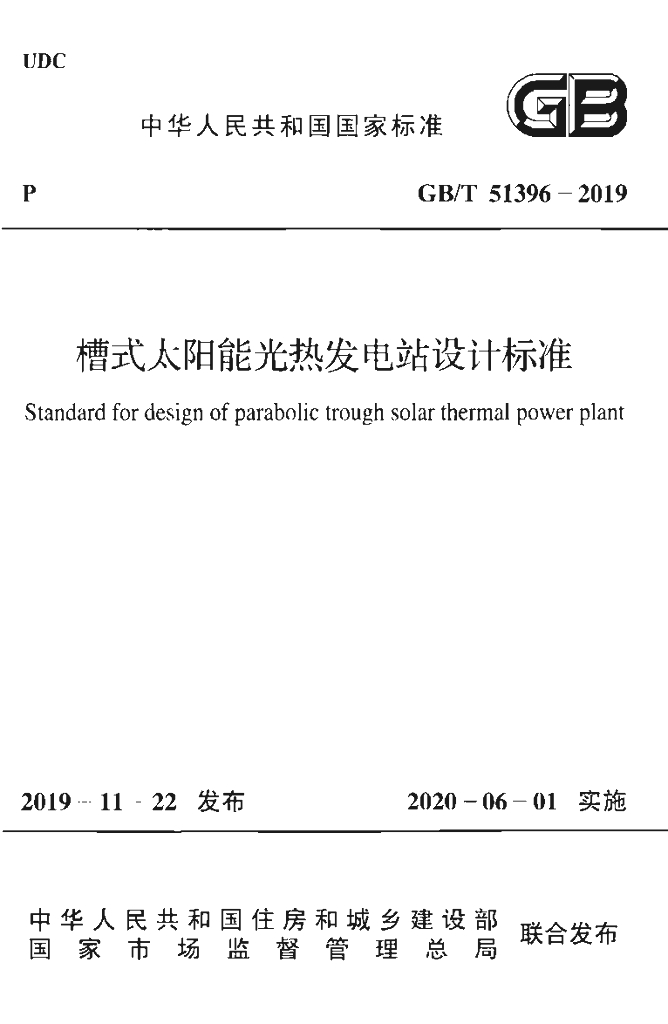

GB/T 51396-2019.Standard for design of parabolic trough solar thermal power plant. 1总则 1.0.1 为规范槽式太阳能光热发电站设计,满足安全可靠、技术先进、经济合理的要求,制定本标准。 1.0.2 GB/T 51396适用于采用蒸汽轮发电机组的新建、扩建和改建槽式太阳能光热发电站,也适用于与其他发电形式相结合的槽式太阳能光热利用部分。 1.0.3 槽式太阳能光热发电站设计应以电网接入条件、太阳能资源、水文、气象、地质等相关资料为依据。 1.0.4 槽式太阳能光热发电站设计除应符合本标准规定外,尚应符合国家现行有关标准的规定。 2术语 2.0.1 集热器 collector 跟踪太阳运行,接收太阳辐射并向传热介质传递热量的设备，通常由一系列模块串联组成,由同一公共单元驱动并只有一套跟踪系统。 2.0.2 聚光器 concentrator 集热器的组成部分,由将太阳辐射能聚焦到集热管上的反射元件构成。 2.0.3 抛物 面槽式集热器 parabolic trough collector 聚光器具有抛物线截面.槽形结构的集热器，简称集热器。 2.0.4 集热管 receiver tube 集热器中接收并传递热量的透明管状设备,其管壁与吸热体之间抽成一定真空度,吸热体具有选择性吸收表面。 2.0.5 抛物面反射镜 para bolic mirror 聚光器中具有抛物线截面的反射镜面,该反射镜面安装在聚光器曲面基底上。 2.0.6 集热管有效工作长度 active length of a receiver 集热管吸热体温度25°C时,集热器聚光到吸热体上面的长度。 2.0.7 集热器回路 collector loop 槽式集热器串联连接,传热流体依次流过各集热器中的集热管。一个集热器回路由一排或多排集热器串联组成。 2.0.8 集热场 solar field 将太阳能聚集并转化为热能的区域,一般由槽式集热器回路及其连接组成。
