B-ISDN ATM 层规范

基础信息

标准简介

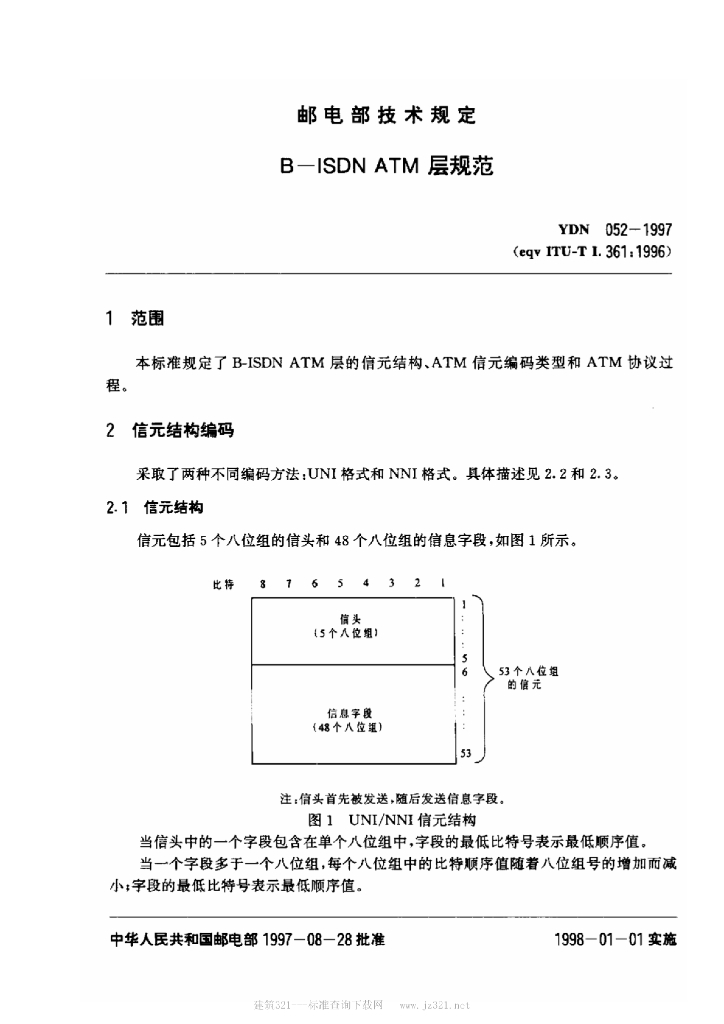

YDN 052-1997. 1范围 YDN 052规定了B-ISDN ATM层的信元结构、ATM信元编码类型和ATM协议过程。 2信元结构编码 采取了两种不同编码方法:UNI格式和NNI格式。具体描述见2.2和2.3. 2.1信元结构 信元包括5个八位组的信头和48个八位组的信息字段,如图1所示。 当信头中的一个字段包含在单个八位组中,字段的最低比特号表示最低顺序值. 当一个字段多于-一个八位组,每个八位组中的比特顺序值随着八位组号的增加而减小;字段的最低比特号表示最低顺序值。 由此得到以下结论: ●一个八位组中的各个比特按照递减顺序发送,从比特8开始; ●各八位组按照增加的顺序发送,从八位组1开始; ●对于所有字段,最先发送的比特总是最高有效位(MSB)。 2.2 UNI 的信元信头格式和编码 信头结构如图2所示。信头中包含的各字段和它们的编码在下面各部分中描述。 2.2.1预留给物理层使用的信元信头的预赋值 信元信头的预赋值(用以区别ATM层使用的信元和物理层使用的信元)在表1中给出。所有其它值由ATM层使用。 2.2.2一般流 量控制(GFC)字段 GFC字段包含4个比特。 下面提供针对GFC字段有效编码的GFC功能概述(见4.1.1)。 不受控设备总是将GFC字段置为0000。在SB和TB参考点,控制和受控设备对此字段的编码由4.1.1部分给出。SSB接口的GFC字段编码待定。受控设备默认方式为单队列的受控ATM连接和不受控ATM连接。双队列方式为双队列的受控ATM连接和不受控ATM连接。在任何给定的瞬时,即使没有受控ATM连接激活,受控设备也将连续应答HALT命令。
