通信管道人孔和手孔图集

基础信息

标准简介

YD 5178-2009.Volume Drawing of Manhole and Handhole for Communication Conduit Engineering。 1、适用条件 (1)YD 5178系列的人(手)孔四壁为砌体结构、底板为素混凝土基础、人(手)孔上覆为预制板。 (2)YD 5178系列适用于无腐蚀性环境、地质坚实和地震设防烈度不大于8度的地区使用。 (3)上覆板适用于室内潮湿环境,非严寒和非寒冷地区的露天环境,与无侵蚀性的水或土壤直接接触的环境。 (4)建筑人(手)孔的地基承载力,应大于100kPa。 (5) 人孔四壁为240mm厚的,内部净高最大允许为2.7m,人孔四壁为370mm厚的,内部净高最大允许为4.0m,超过上述高度范围的,其人孔四壁的强度应重新计算。 2、设计依据 (1)建筑结构荷载规范GB 50009-2001(2006年版) (2)混凝土结构设计规范GB 50010-2002 (3)砌体结构设计规范GB 50003-2001 (4)砌体工程施工质量验收规范GB 50203-2002 (5)混凝土结构工程施工及验收规范GB 50204-2002 (6)城市道路设计规范CJJ 37-90 (7)通信管道与通道工程设计规范GB 50373-2006 (8)通信管道工程施工及验收技术规范GB 50374-2006 3、规格、型式及适用场合 (1)规格及适用管孔容量: 4、荷载 (1)人(手)孔上覆上部覆土厚度不大于100mm。 (2)人(手)孔上覆上最大汽车轮压65kN。

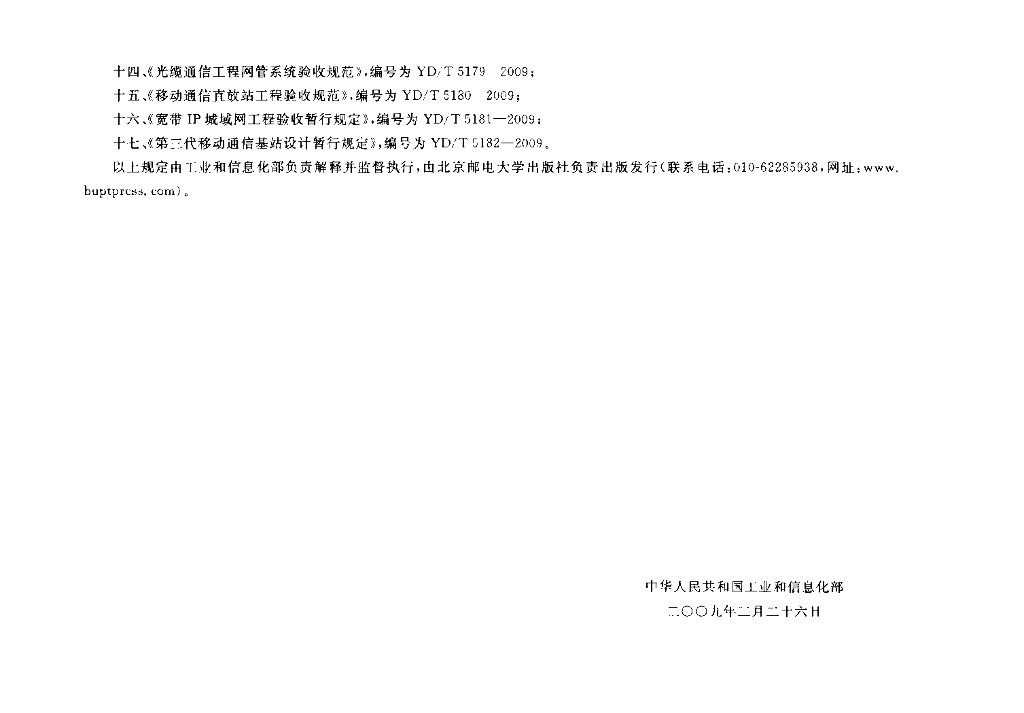

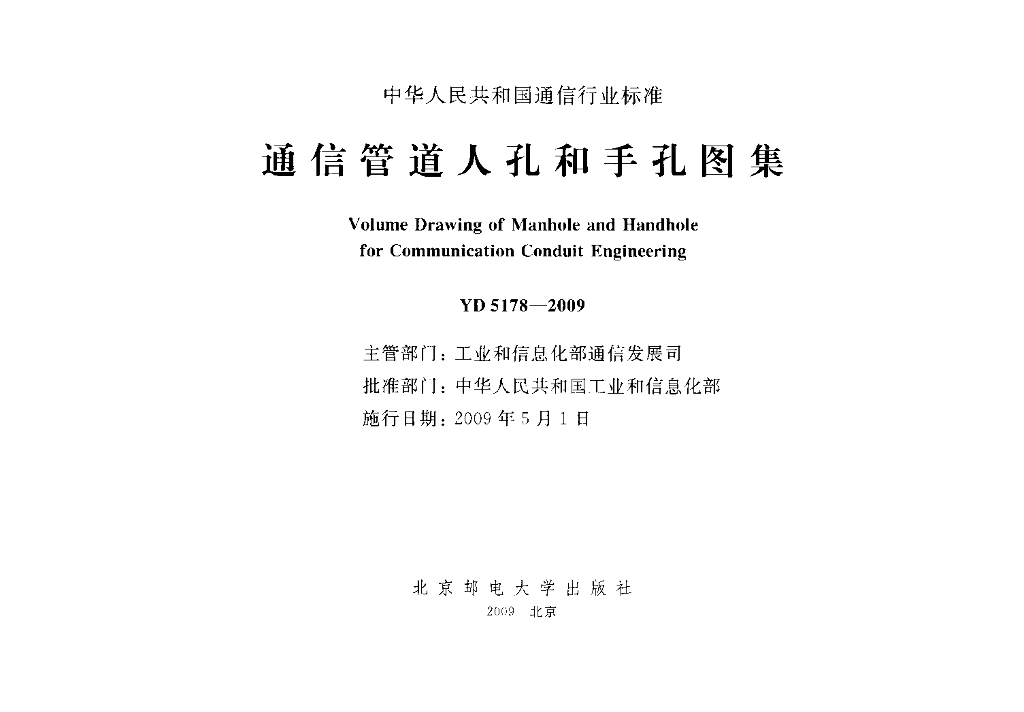

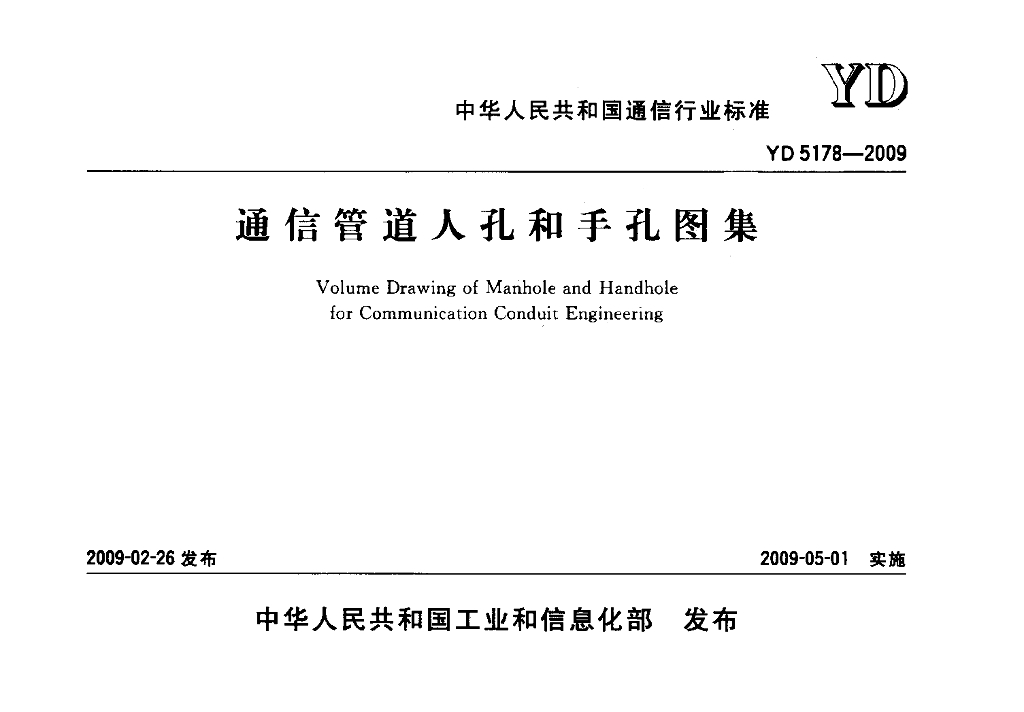

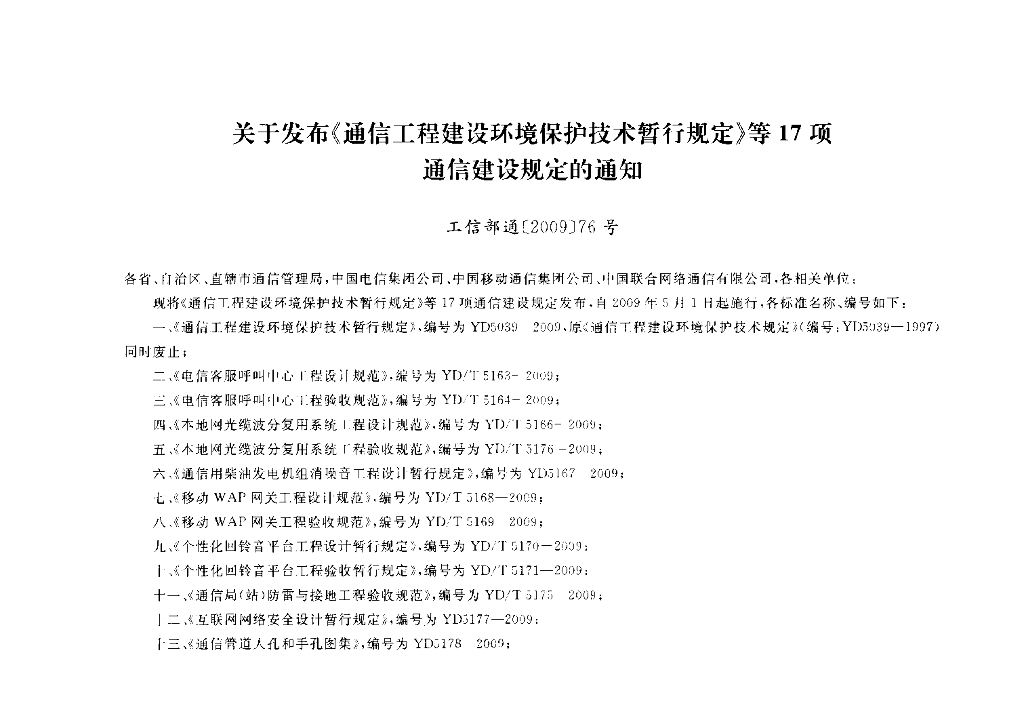

内容预览
