通信设备安装抗震设计图集

基础信息

标准简介

YD 5060-2010.The Collection of Design Drawings for Seismic Installation of Telecommunication Equipment. 第一册 架式、自立式通信设备 说明 第一册为架式、自立式通信设备以及槽道、电缆走线吊挂等设备的安装抗震措施。本册不分设备专业用途,统一将其按架式、自立式通信设备考虑安装抗震措施。架式设备是指宽度为600mm~650mm,深度300mm~400mm,高度不低于2 000 mm,需用铁架安装的设备。自立式通信设备是指宽度为650 mm~ 800 mm,深度为500 mm~800 mm.高度为2000mm和2000mm以下,顶部不用铁架安装的设备。 第二册通信设备电源 说明 第二册图集主要包括以下内容: 一、蓄电池组安装 安装阀控式密封铅酸蓄电池组的型钢框架,通常由蓄电池组厂家提供。 单层蓄电池组型钢框架底部对地面用膨胀螺栓加固。蓄电池设备与框架以及蓄电池设备之间需加减震垫。 图KZ-DY-01“阀控式密封铅酸蓄电池组立式安装示意图”所示的蓄电池组立式安装,需要安装水平固定栏。 二、柴油发电机组安装 采用图KZ- DY-07"柴油发电机组在油机基础_上固定示意图(一)”所示方式安装的机组,实践证明具有良好的抗震效果,但是油机基础四周需做减震缝,基础底部要垫缓冲层。 图KZ-DY-08“柴油发电机组在油机基础上固定示意图(二)”中的抗震减震器,不但在垂直方向具有减震作用,而且在地震时能防止机组在水平方向上产生位移。因此，要求在抗震减震器订货时,应向供货厂家提供机组安装所在地区的抗震设防烈度供其参考。 三、落地式配电设备安装 图KZ-DY -05“交直流配电设备安装加固示意图”中所示的安装方式除适合交直流配电设备外,还适用于开关电源设备、换流设备、UPS设备及蓄电池柜等所有柜式电源设备的安装。 四、太阳能组件支架安装 图KZ-DY-12“太阳能组件支架安装示意图”适用于太阳能组件支架在水泥基础上的安装。如太阳能组件支架基础上装有槽钢,太阳能组件支架底脚应与槽钢固定。由于太阳能组件支架在露天安装,支架和加固件必须具备防腐及防锈性能。

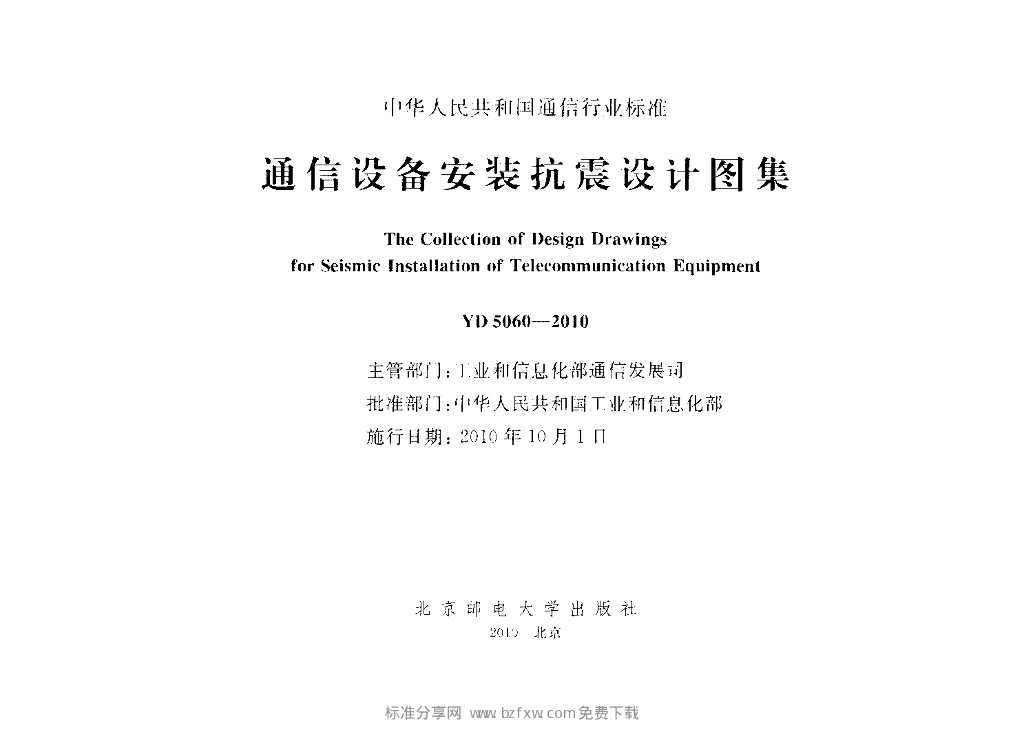

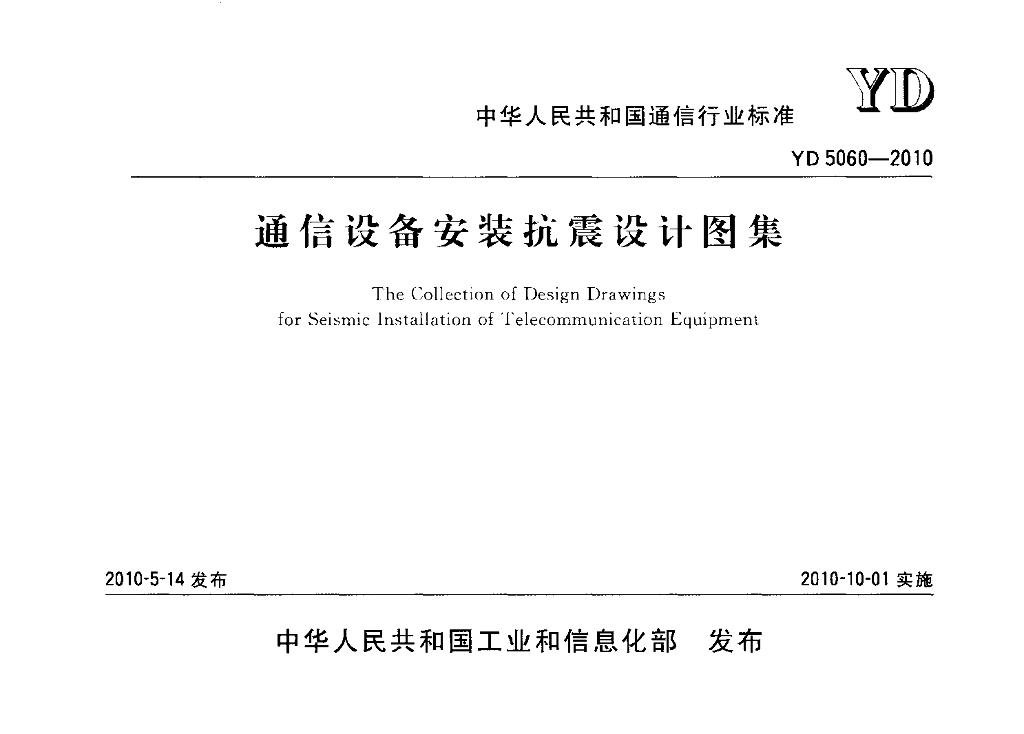

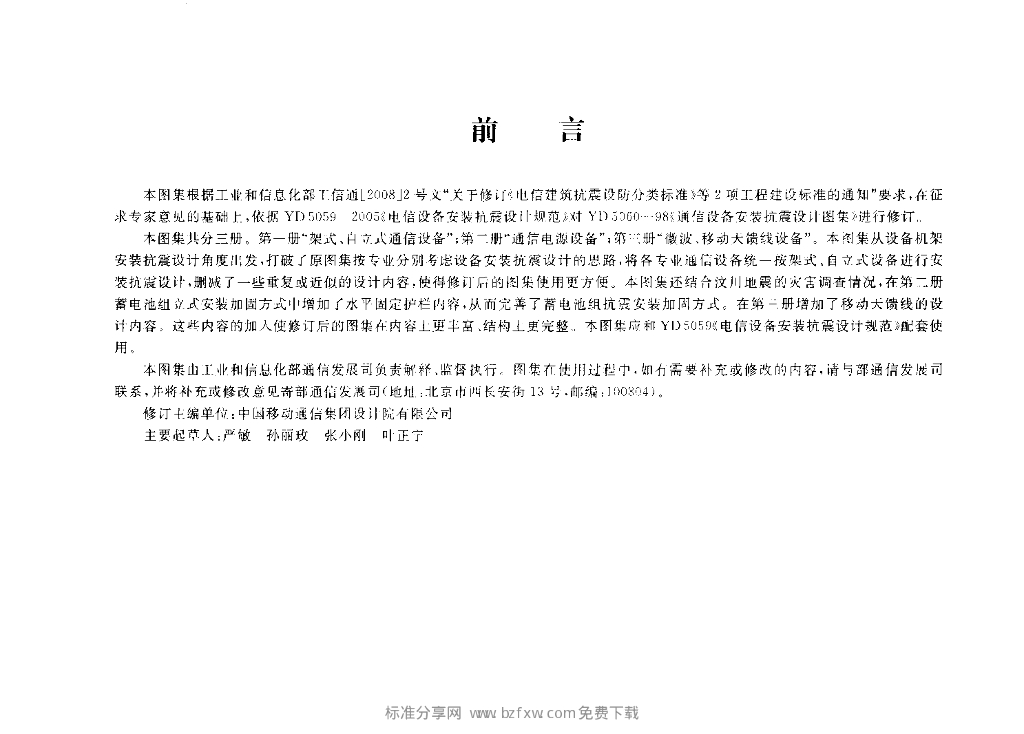

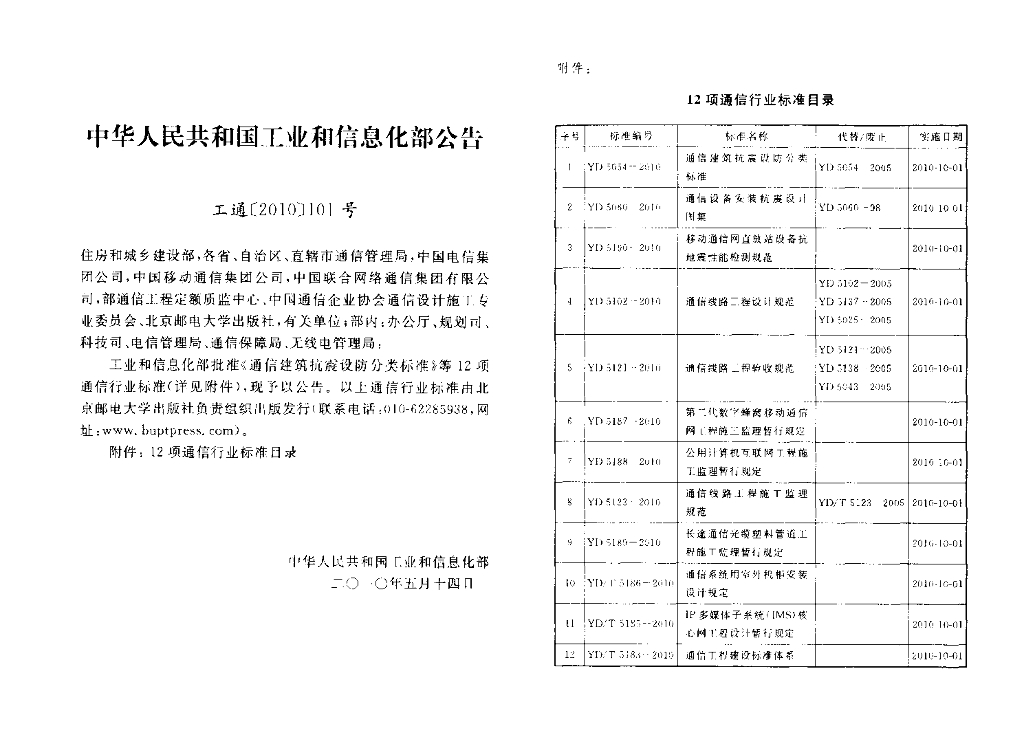

内容预览
