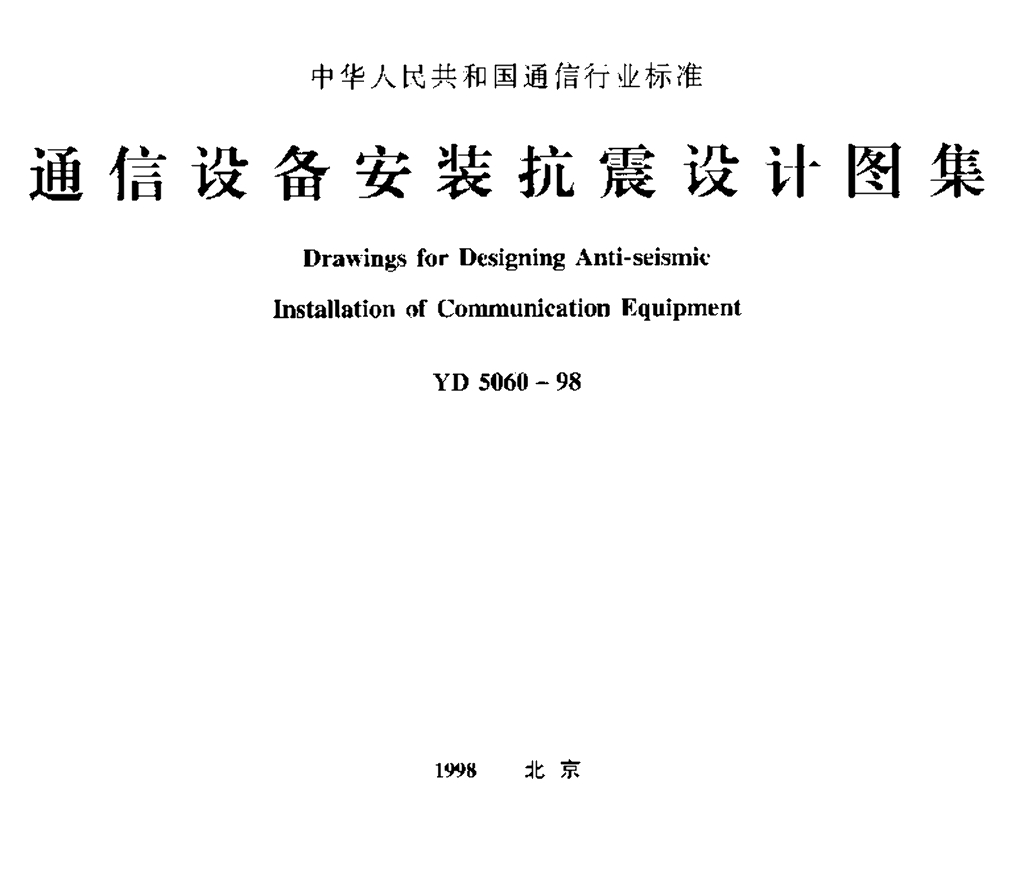

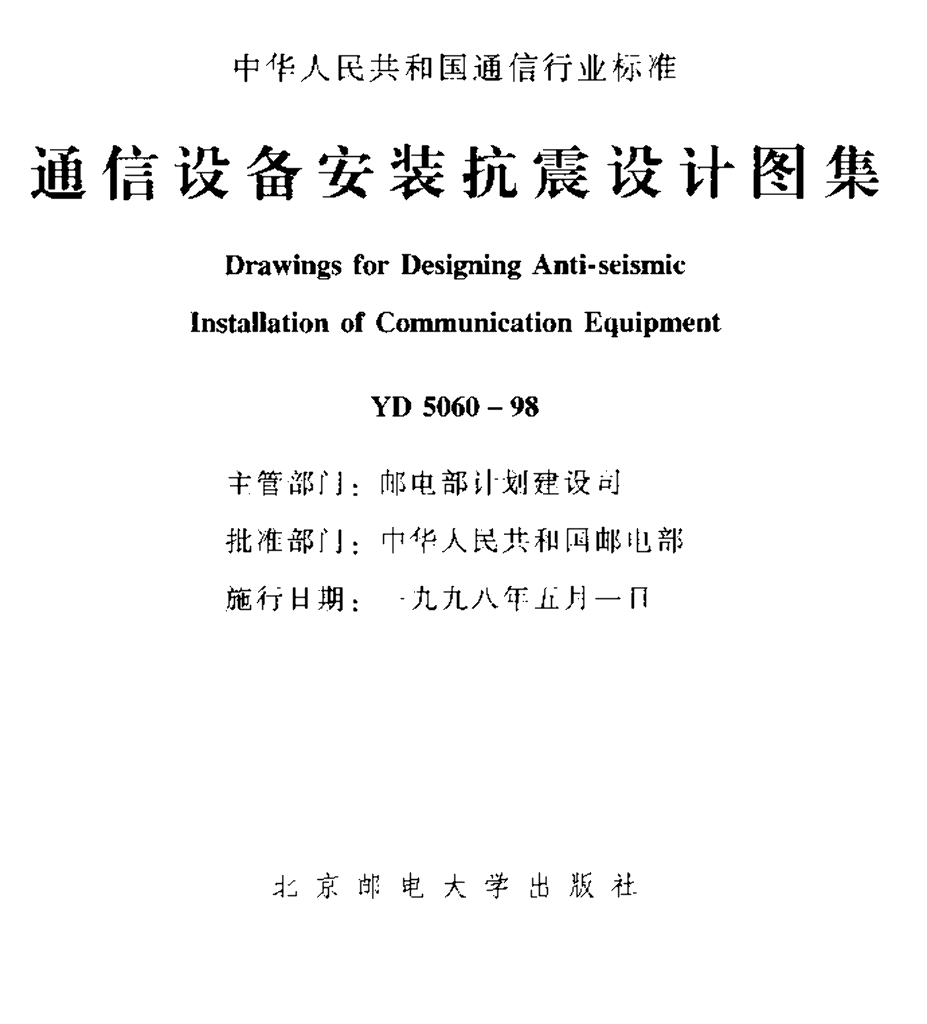

通信设备安装抗震设计图集

基础信息

标准简介

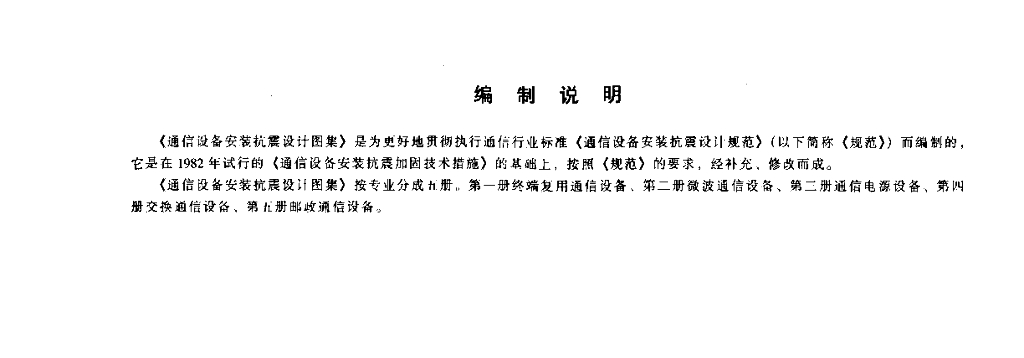

YD 5060-1998.Drawings for Designing Anti-seismic Installation of Communication Equipment. 第一册终端复用通信设备 说明 图KZ-ZF-01, KZ-ZF-02 “机房铁架安装方法示意图”中，铁架的安装除应遵照说明外，还应结合设备所在房屋的结构平面进行设计。 图KZ-ZF-03为“机房槽道安装平面示意图”。由于邮电通信建筑的结构平面布置形式较多，无法统一，因此，这里只给出一种结构平面形式下的安装方法，其他结构平面形式下的机房槽道安装，可参照此图进行设计。 图KZ-ZF-05“旁侧撑铁与加固示意图”中，预埋柱内的钢板尺寸，可根据工程实际情况进行调整。 图KZ-ZF-10“立柱与地面加固示意图”中包含了四种加固方式，在工程施工中结合地面或楼板的不同情况选用其中的一种。 第二册微波通信设备 说明 第二册微波通信设备包括微波设备机架和天线、馈线的抗震加固措施两部分。 微波设备在机房地面上安装时,可利用机架底座的固定孔用膨胀螺栓固定,参见图Kz-ww-01;或利用角钢做压板对地面固定,参见图Kz- WW-02。设备机架在活动地板上安装时,为使机架与机房地面固定,应通过“机架加固铁架”实现其加固,参见图Kz. wW-03。 图KZ-Ww-04为机房微波设备机顶加固的整体结构。机列顶部用加固上梁联结，相邻机列的上梁再利用列间撑铁和连固铁连固,使机群构成一个整体，这样相当于加大了机架与地面的接触面积，同时，机列间又起到了相互支撑的作用。为达到机房不倒机列也不倒的目的，还应通过旁侧撑铁、连固铁使机架与机房梁柱连固。 机架(列)顶部在墙上支撑，-定要固定在承重的非砖砌的墙上，通常是支撑在两端固定在房柱上的加固撑梁上，使得水平地屣作用能作用在梁柱上，见图KZ- WW-08。当机房梁柱间距较远时，为避免加固撑梁下垂，尚需对地加支撑柱予以解决，参见图KZ- WW-11。
