架空通信线路铁件三眼双槽钢绞线夹板

基础信息

标准简介

YD/T 206.8-1997. 1范围 YD/T 206.8规定了吊缆钢绞线和钢绞线拉线接续以及终端用的三眼双槽钢绞线夹板的技术要求，试验方法，检验规则以及包装、标志、运输和贮存。 2引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准的最新版本的可能性。 YD/T 206.1-1997架空通信线路铁件通用技术条件 YD/T 206.10-1997架空通信线路铁件带头穿钉 YD/T 206.14-1997架空通信线路铁件螺母 3技术要求 3.1材料要求 . 制造产品所用材料应符合YD/T 206.1-1997中3.1节、3.2节及3.9节的相关规定，双槽夹 板不得采用铸造方法制造。 3.2外观要求 外观质量应符合YD/T 206. 1-1997中3. 10节的规定。 3.3 结构尺寸 3.3.1 结构形式和配套要求见图1(单位:mm)和表1。 3.3.3 后夹板的外形尺寸见图3(单位:mm)和表2。 3.3.4 带头穿钉的外形尺寸见图4(单位:mm)，其螺纹部分应符合YD/ T 206.1-1997中的规定。 3.3.5 螺母应符合YD/ T 206. 14-1997中的规定。 3.3.6钢绞线夹板用穿钉 旋紧时，两个半圆形的槽应相互吻合，不得错口。 3.3.7 前后两块夹板的直线度应不大于0.1%。 3.4 拉力要求 双槽夹板装入相应的钢绞线(φ7装7/2.2; φ9装7/2. 9)三个配套穿钉旋紧到140N/m(14kg/m)扭力后，两条钢绞线在承受25000N拉力试验后应不滑动移位。 3.5 防腐要求 产品应热镀锌处理、镀锌质量应符合YD/ T 206.1-1997中3. 11节的规定。

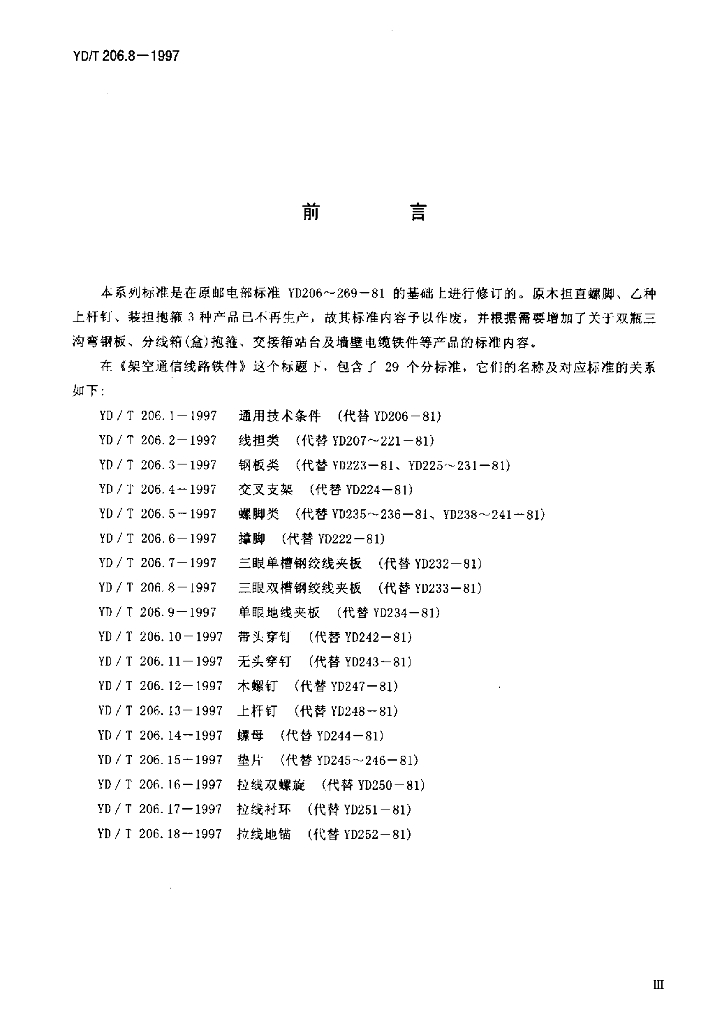

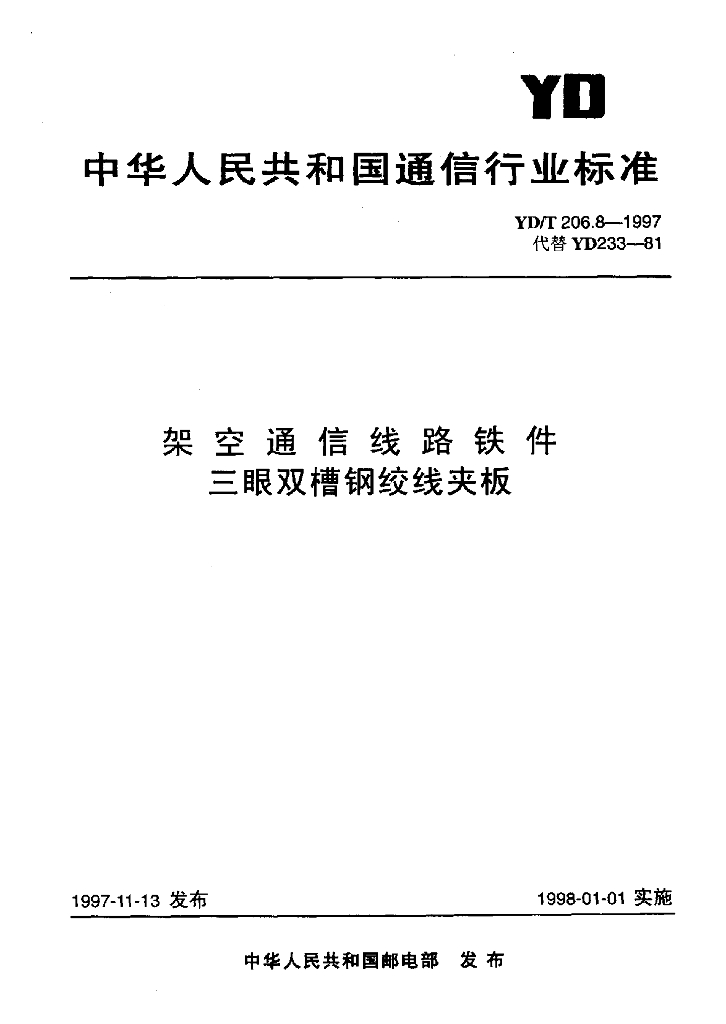

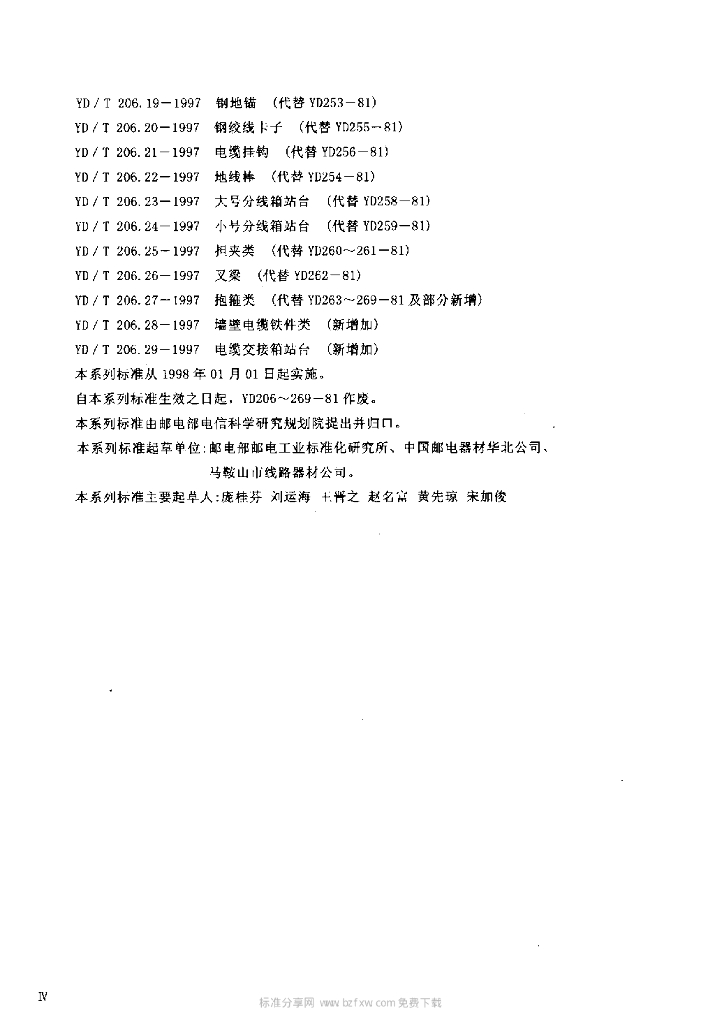

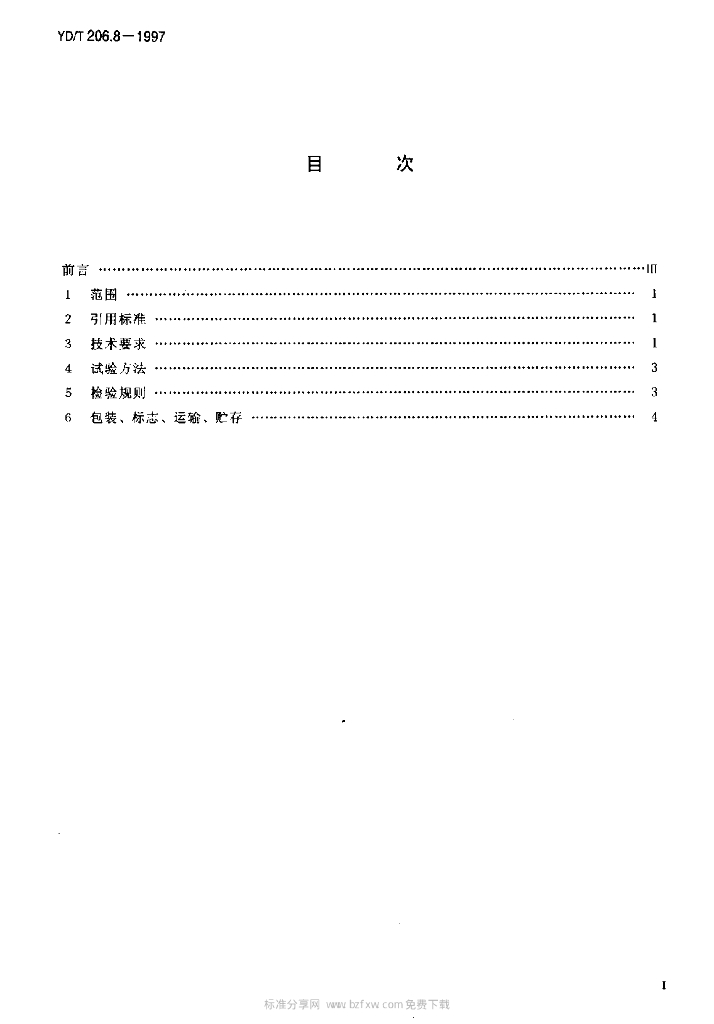

内容预览
