架空通信线路铁件三眼单槽钢绞线夹板

基础信息

标准简介

YD/T 206.7-1997. 1范围 YD/T 206.7规定了电线杆上夹紧吊挂电缆钢绞线用的三眼单槽钢绞线夹板的技术要求，试验方法，检验规则以及包装、标志、运输和贮存。 2引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准的最新版本的可能性。 GB 978-67可锻铸铁件分类及技术条件 YD/T 206.1-1997架空通信线路铁件通用技术条件 YD/T 206.10-1997架空通信线路铁件带头穿钉 YD/T 206.14-1997架空通信线路铁件螺母 3技术要求 3.1材料要求 3.1.1热顶锻成型制造产品所用的材料应符合YD/ T 206.1-1997中3.1节、3.2节及3.9节的规定。铸造成型制造产品所用的材料，其化学成分及机械性能应符合GB978-67 中KT-30-6 类可锻铸铁的各项规定。 3.1.2 穿钉和螺母所用材料应符合YD/T 206. 10-1997和YD/T 206. 14-1997中的材料要求。 3.2外观要求 外观质量应符合YD/ T 206. 1-1997中3. 10节的规定。 3.3结构尺寸 3.3.1结构形式和配套要求见图1(单位:mm)和表1。 3.3.2夹板I的外形尺寸见图2(单位:mm)。 3.3.3夹板II的外形尺寸见图3(单位:mm)。 3.3.4带头穿钉的外形 尺寸见图4(单位:mm)。其螺纹部分应符合YD/ T 206.1-1997中的规定。 3.3.5螺母应符合YD/T 206.14-1997 中的规定。 3.3.6 三眼单槽夹板用穿钉拧紧后，夹板槽应吻合，不得错口。

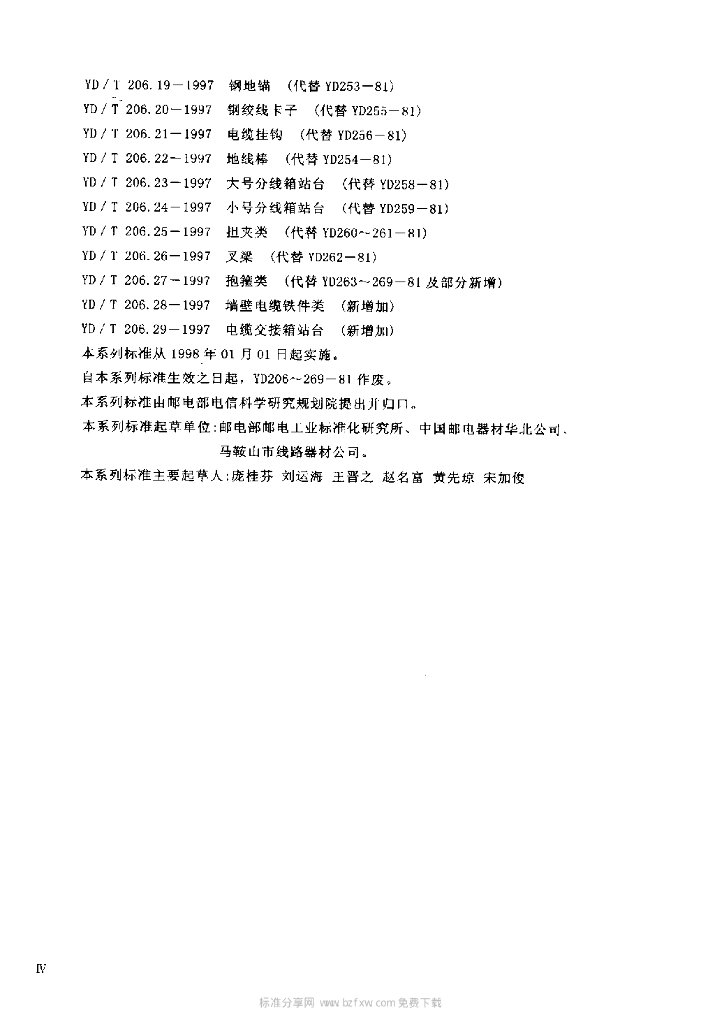

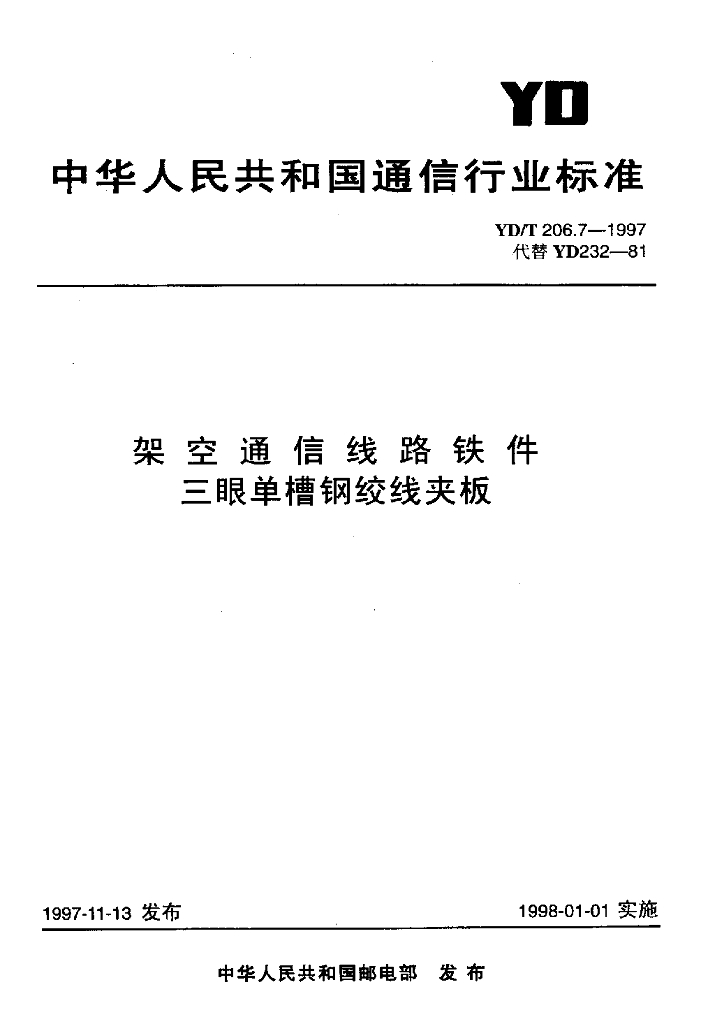

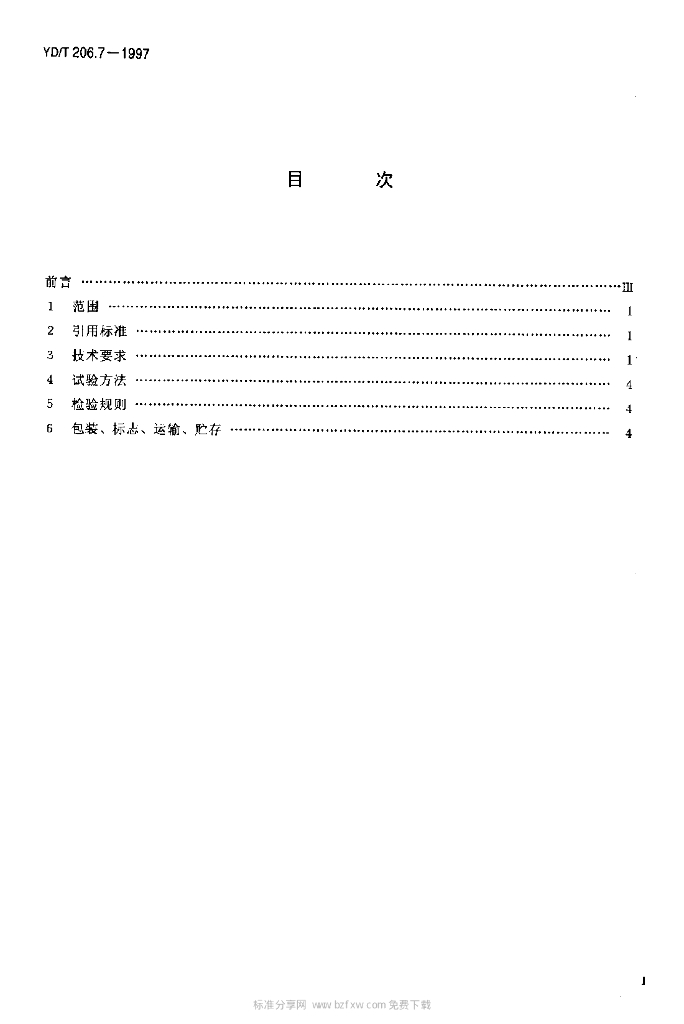

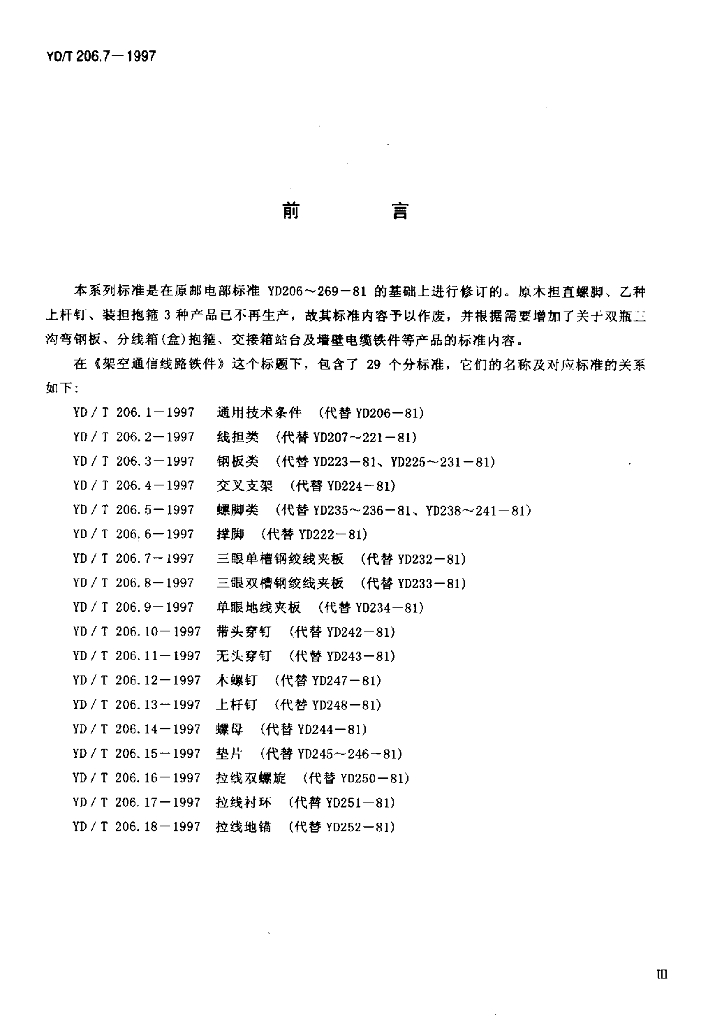

内容预览
