架空通信线路铁件螺脚类

基础信息

标准简介

YD/T 206.5-1997. 1范围 YD/T 206.5规定了各种螺脚的产品分类，技术要求，试验方法，检验规则以及装、标志、运输和贮存。 2引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准的最新版本的可能性。 YD/ T 206.1-1997 架空通信线路铁件通用技术条件 YD/ T 206.10-1997 架空通信线路铁件带头穿钉 YD/ T 206.14-1997 架空通信线路铁件螺母 3产品分类 螺脚类包括6种产品，其产品名称和用途见表1。 4技术要求 4.1材料要求 制造产品所用材料应符合YD/T 206.1-1997中3.1节、3.2节及3.9节的相应规定。 4.2外观要求 外观质量应符合YD/T 206.1-1997中3.10节的规定。 4.3外形尺寸 4.3.1加强直螺脚的外形尺寸见图 1，其单位为mm。 4.3.2钢担直 螺脚的外形尺寸见图2和表2。 4.3.3弯螺脚的外形尺寸见图3和表3。 4.3.4水泥弯螺脚的外形尺寸见图4和表4。 4.3.5拉力弯螺脚的外形尺寸见图5，其单位为mm。 4.3.6终端弯螺脚的外形尺寸见图6，其单位为mm。 4.3.7加强直螺脚、钢担直螺脚、水泥杆直螺脚及终端弯螺脚的螺纹部分应符合YD/ T 206.10-1997的规定。其配套螺母应符合YD/ T 206.14-1997的规定。 4.3.8水泥杆弯 螺脚配套用的瓦型垫片应符合YD/ T 206.15- 1997的规定。 4.4防腐要求 产品应热镀锌，镀锌质量应满足YD/ T 206.1-1997中3.11节的规定。 5试验方法 按YD/ T 206.1-1997中第4章执行。

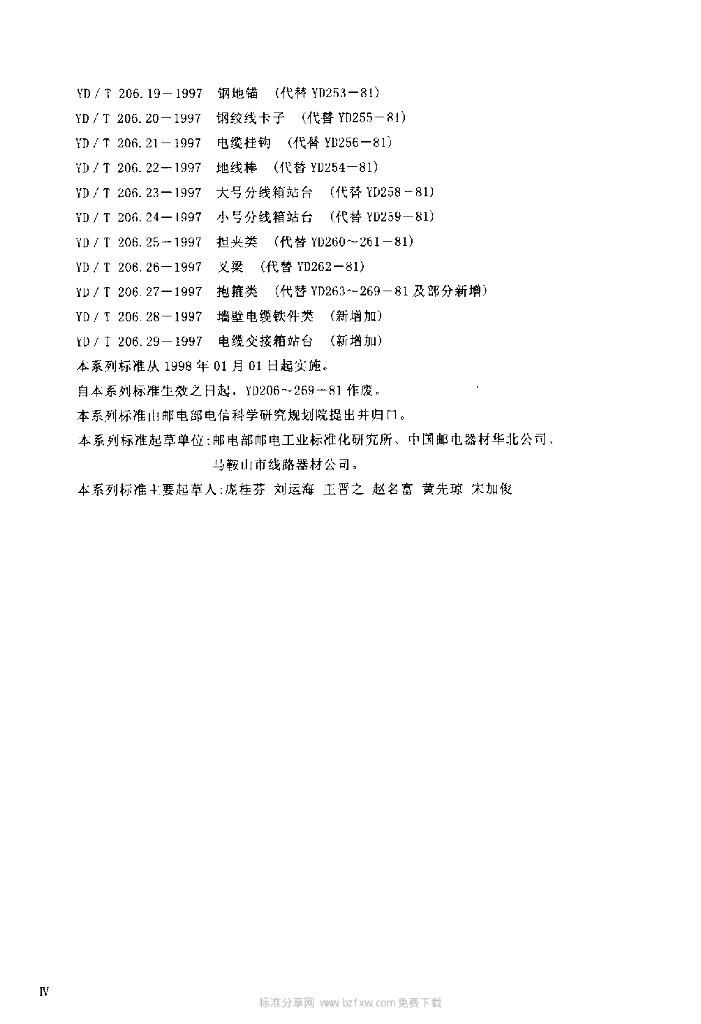

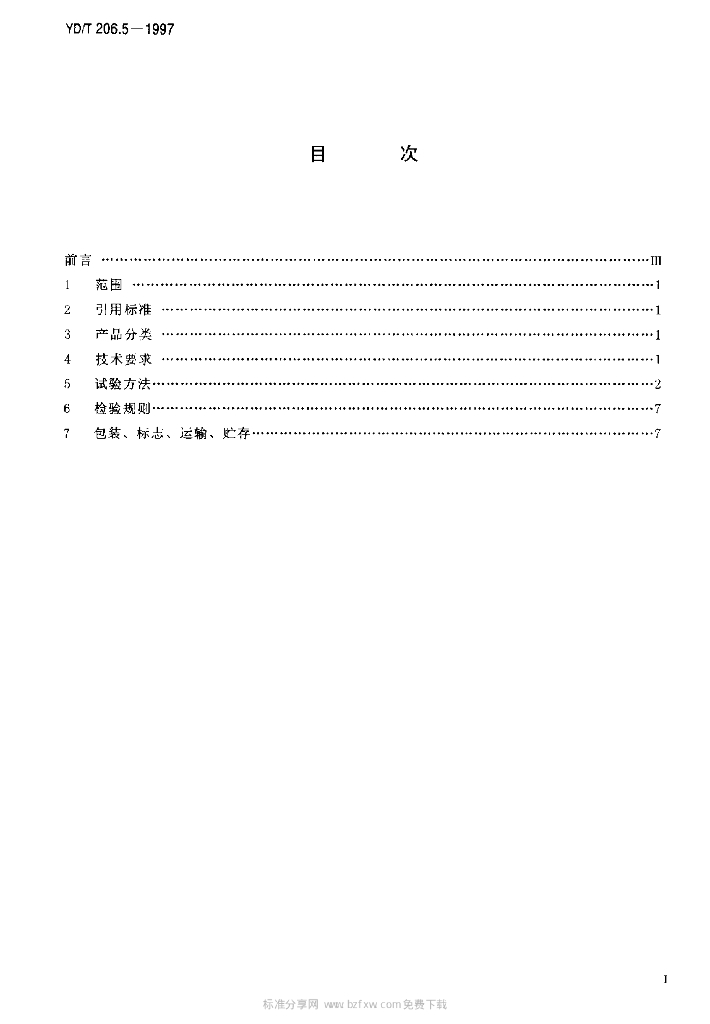

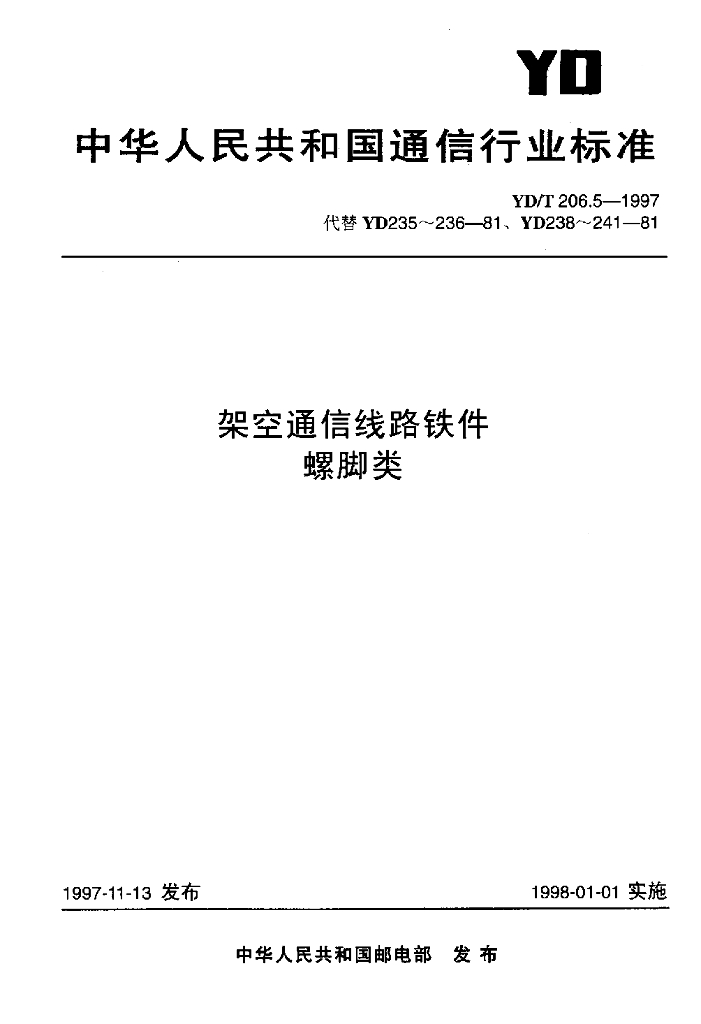

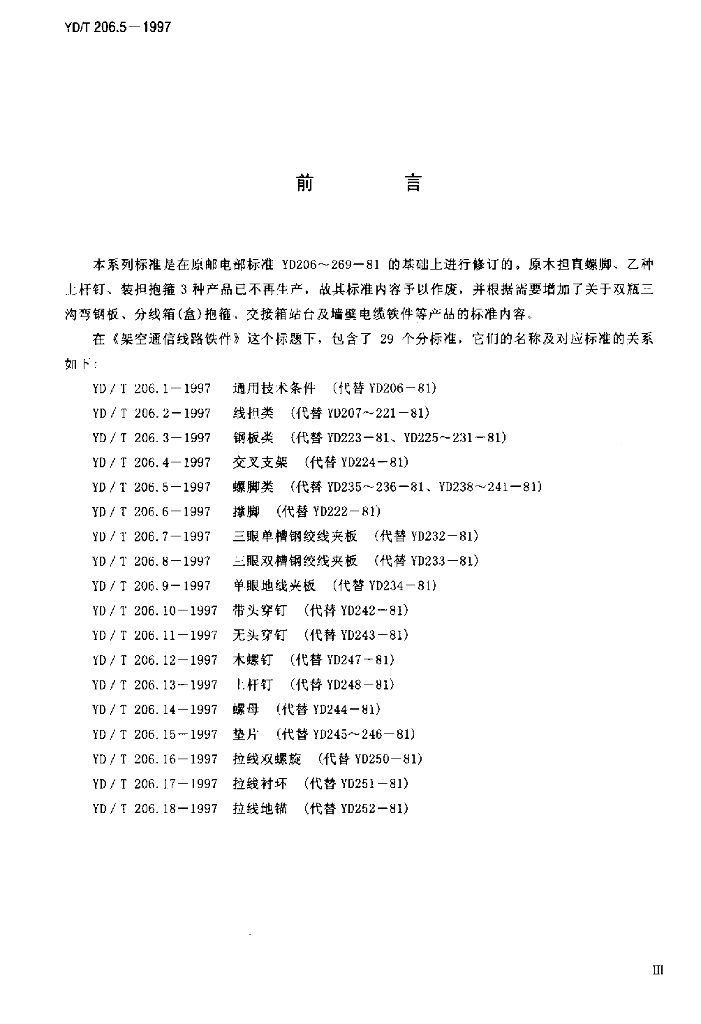

内容预览
