架空通信线路铁件拉线地锚

基础信息

标准简介

YD/T 206.18-1997. 1范围 YD/T 206.18规定了配合横木作拉线用的拉线地锚的技术要求，试验方法，检验规则以及包装、标志、运输和贮存。 2引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准的最新版本的可能性。 GB 61-76螺母技术条件 YD/T 206.1- 1997架空通信线路铁件通用技术条件 YD/T 206.14-1997架空通信线路铁件螺母 YD/T 206.15-1997架空通信线路铁件垫片 3技术要求. 3.1 材料要求 制造产品所用材料应符合YD/T 206.1-1997 中3.1节、3.2 节及3.9节的相关规定。 3.2 外观质量 外观质量应符合YD/T 206. 1-1997中3.10节的规定。 3.3 结构形式和配套要求 结构形式和配套要求见图1和表1，其单位为mm。 3.4地锚杆外形尺寸 地锚杆的外形尺寸见图2(单位:mm)和表2。其螺纹部分应符合YD/T 206. 1-1997中3.6节的规定。 3.5 配套螺母和方垫片的要求 a.配套螺母应符合YD/T 206. 14- 1997的规定; b.方垫片应符合YD/T 206. 15一1997的规定。 3.6拉力要求 拉线地锚应能承受表3中规定拉力值试验不应损坏。 3.7 防腐要求 地锚杆应热镀锌处理，镀锌质量应符合YD/ T 206. 1- 1997中3. 11节的规定。 4试验方法 4.1除拉力试验外，其他试验按YD/T 206.1-1997中第4章执行。 4.2拉力试验 4.2.1地锚的圆环一端穿入7/3.0钢绞线夹在拉力试验机的一端，另一端按GB 61-76第16章方法夹在拉力机另一端。 4.2.2开动拉力试验机进行拉力试验到表3规定的拉力值。 4.2.3经试验后的样品应完好无损。

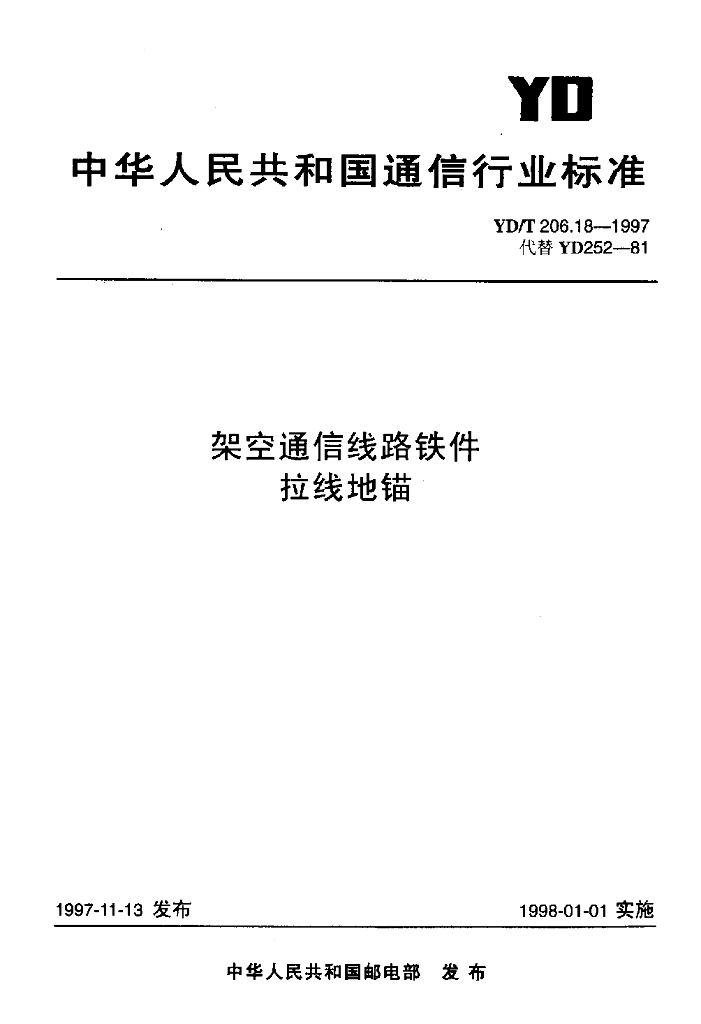

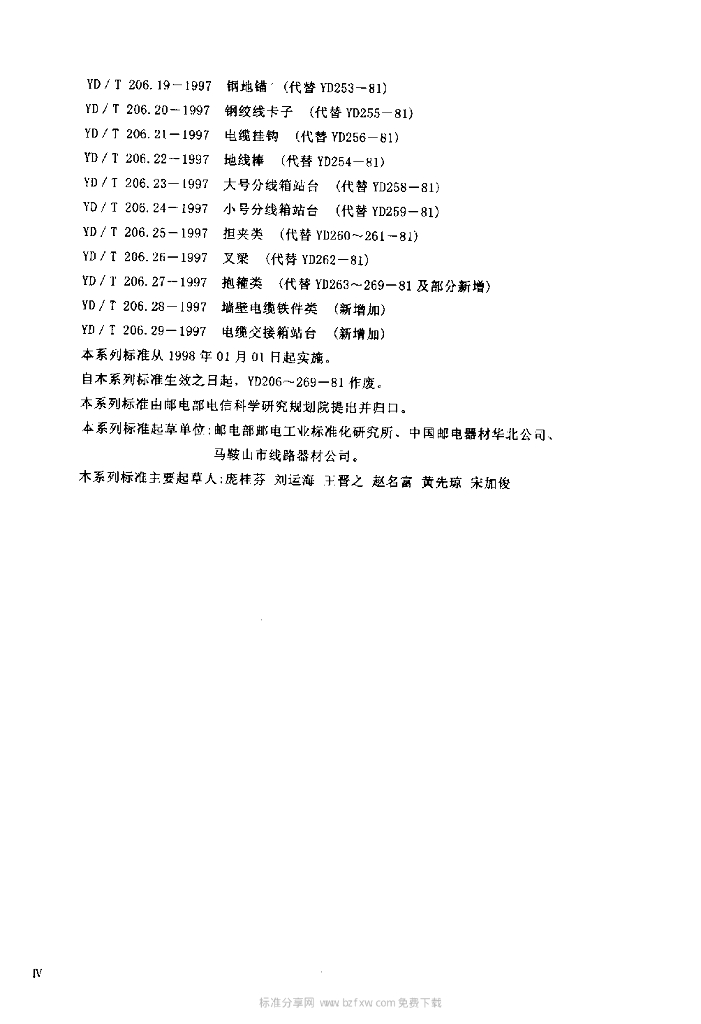

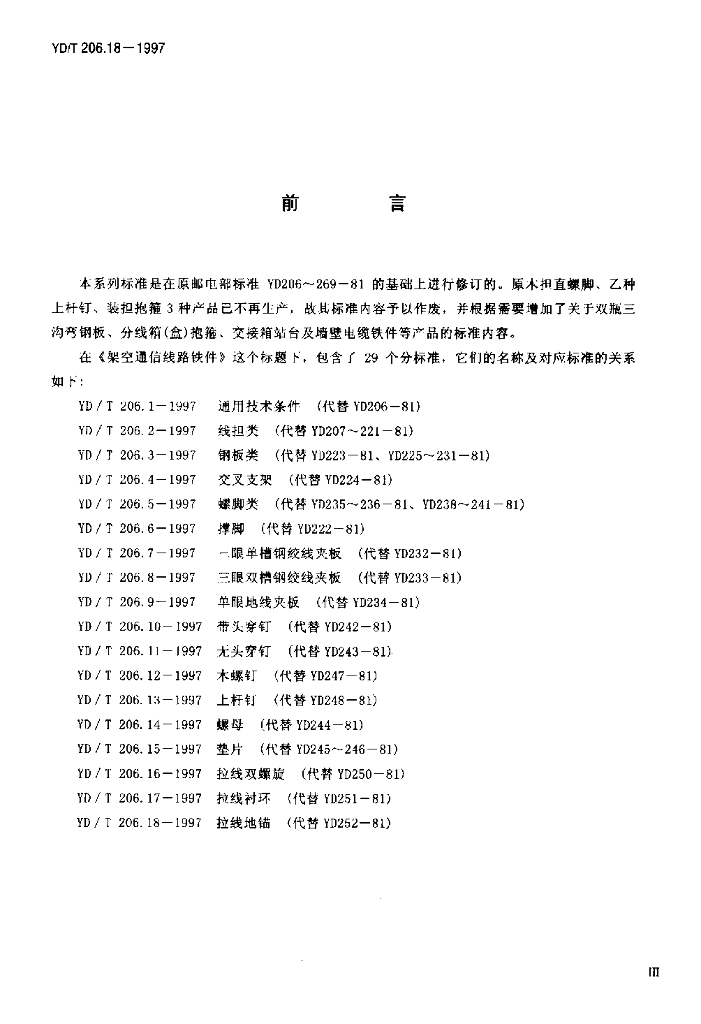

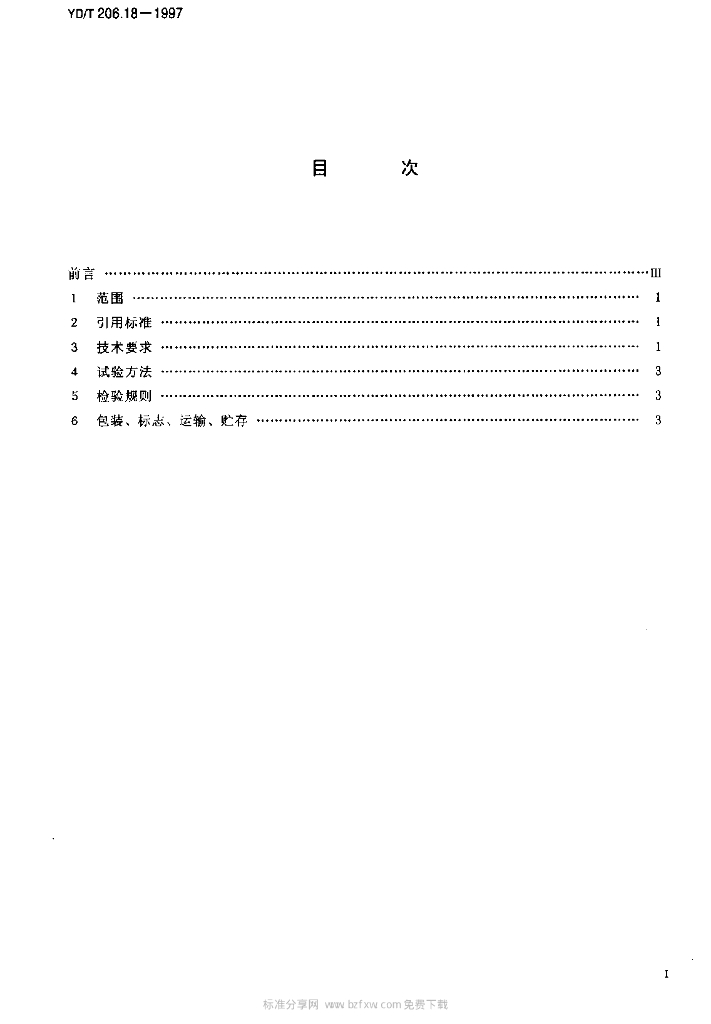

内容预览
