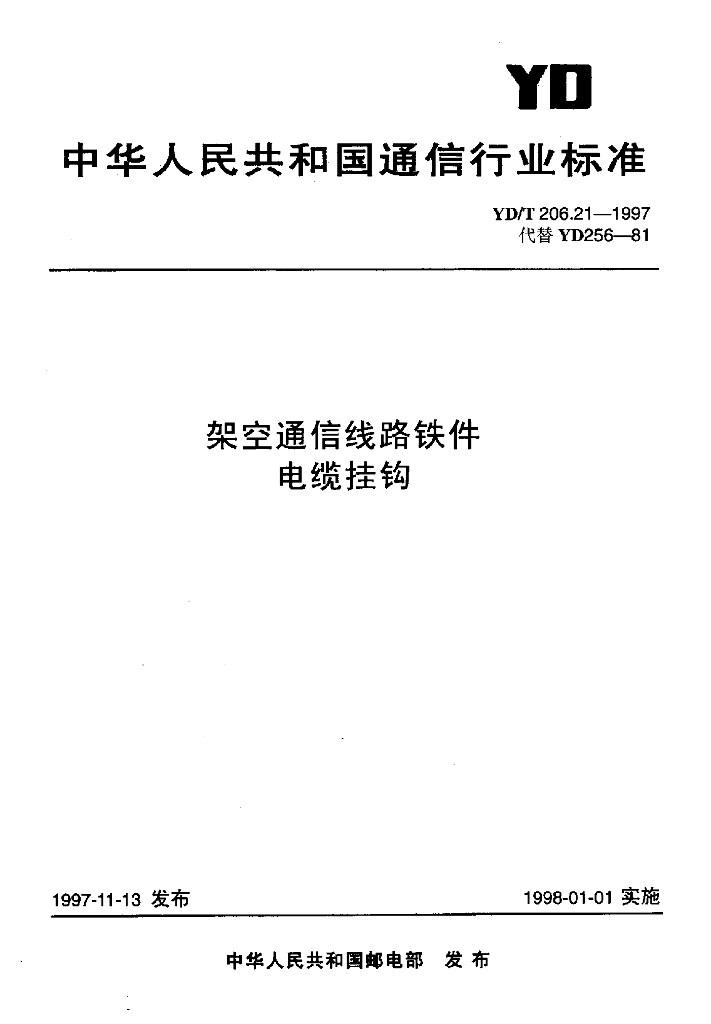

架空通信线路铁件电缆挂钩

基础信息

标准简介

YD/T 206.21-1997. 1范围 YD/T 206.21规定了吊挂架空通信电缆用的电缆挂钩的技术要求，试验方法，检验规则以及包装、标志、运输和贮存。 2引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准的最新版本的可能性。 GB 3206-82优质碳素结构钢丝 YD/T 206.1-1997架空通信线路铁件通用技术条件 3技术要求 3.1材料要求 电缆挂钩所用钢丝应符合GB3206-82中45号钢丝的规定。 3.2规格尺寸 规格尺寸见图1(单位:mm)和表1。 3.3框板边沿必须向外坡斜，与电缆接触的表面不得有星粒隆起或粗糙不平现象。 3.4 挂于钢绞线上须垂直，紧密搭扣。 3.5铝托与挂钩间隙不超过0.5mm。 3.6 钩平面与水平面交角规定: 3.7外斜坡r可以在1~2mm之间，无严格要求，但不允许呈棱角。 3.8框板中部分与挂钩连接的钩片尖端不得高出托板上表面。 3.9 电缆挂钩允许架用电镀锌，镀层厚度不得低于25μ m。 4试验方法 按YD/T 206.1-1997中第4章执行。 5检验规则 按YD/T 206.1-1997中第5章执行。 6包装、标志、运输、贮存 6.1包装 电缆挂钩采用纸箱包装，包装数量见表2,包装应符合YD/T 206.1-1997 中6. 1. 2.3条的规定。 6.2标志 应符合YD/T 206.1-1997中6.2节的规定。
