标准详情
139 264kbit/s 相位抖动测试仪技术条件
下载标准电子版
PDF · 9 页 · 273.65KB
登录后可查看已购记录，会员和金币权益与电子标准网共用。
基础信息
标准号
YD/T 503-1991
标准状态
现行
发布日期
2022-10-09
实施日期
2022-10-09
标准简介

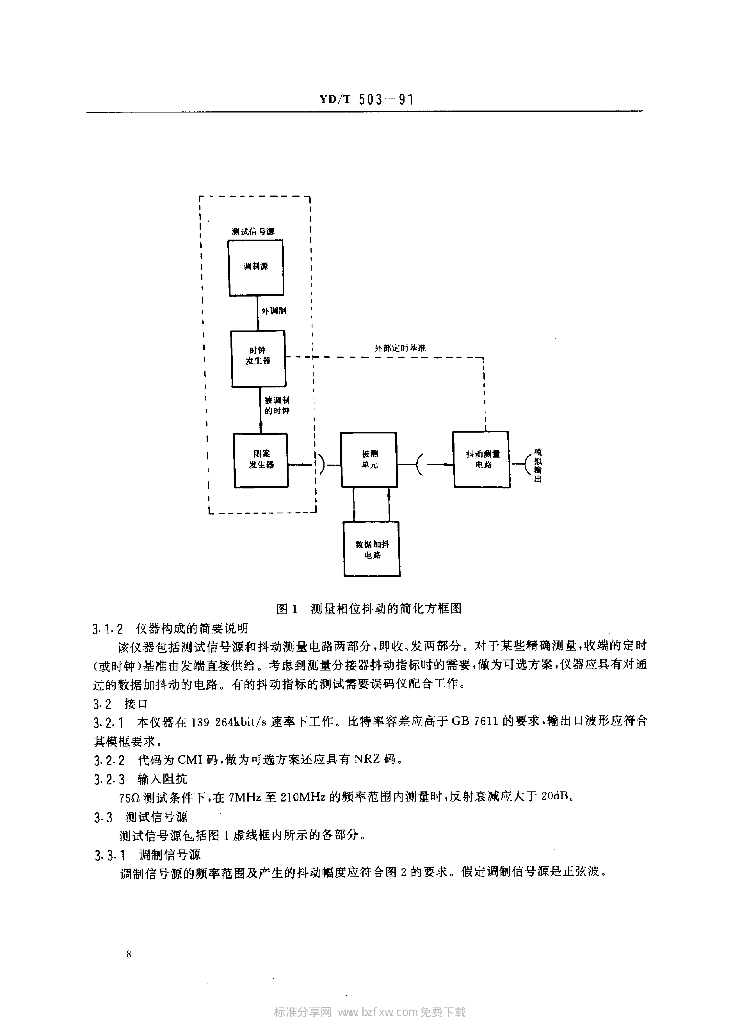

YD/T 503-1991. 1主题内容与适用范围 YD/T 503规定了139 264kbit/s 相位抖动测试仪的技术要求、试验方法、检验规则和标志、包装、运输、贮存。 YD/T 503适用于测量四次群数字通信系统相位抖动指标的测试仪器。 2引用标准 GB 6587. 1电子测量仪器环境试验总纲 GB 6587.2电子测量仪器温度试验 GB 6587.3电子测量仪器湿度试验 GB 6587.4电子测量 仪器振动试验 GB 6587.5电子测量仪器冲击试验 GB 6587.6电子测量仪器运输试验 GB 6587.7电子测量仪器基本安全试验 GB 6587.8电子测量仪器电源频率与电压试验 GB 4798.2电工电子产品应用环境条件 运输 GB 6593电子测量仪器质量检验规则 GB 7611脉冲编码调制通信系统网路数字接口参数 GB 191包装 储运图示标志 SJ1 889电子测量仪器可靠性试验方案 3技术要求 3.1仪器的主要组成部分 3.1.1仪器的简化方框图 仪器的简化方框图见图1。 3.1.2仪器构成的简要说明 该仪器包括测试信号源和抖动测量电路两部分,即收、发两部分。对于某些精确测量,收端的定时(或时钟)基准由发端直接供给。考虑到测量分接器抖动指标时的需要,做为可选方案,仪器应具有对通过的数据加抖动的电路。有的抖动指标的测试需要误码仪配合工作。 3.2接口 3.2.1本仪器在139 264kbit/s速率下工作。比特率容差应高于GB 7611的要求,输出口波形应符合其模框要求。 3.2.2代码为CMI码,做为可选方案还应具有NRZ码。 3.2.3输入阻抗
