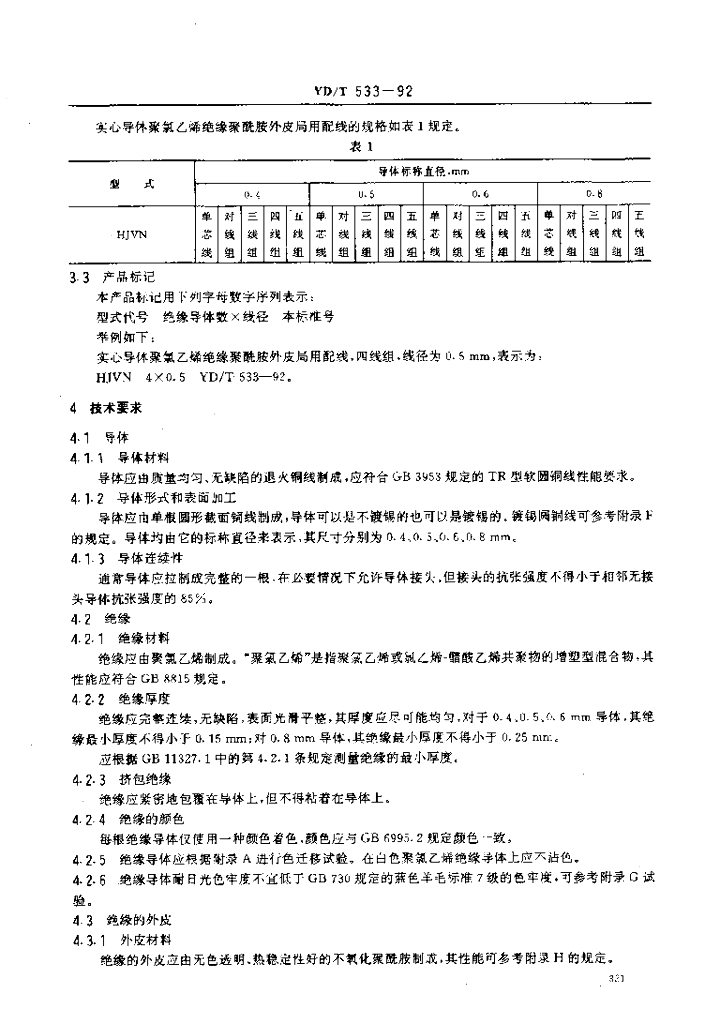

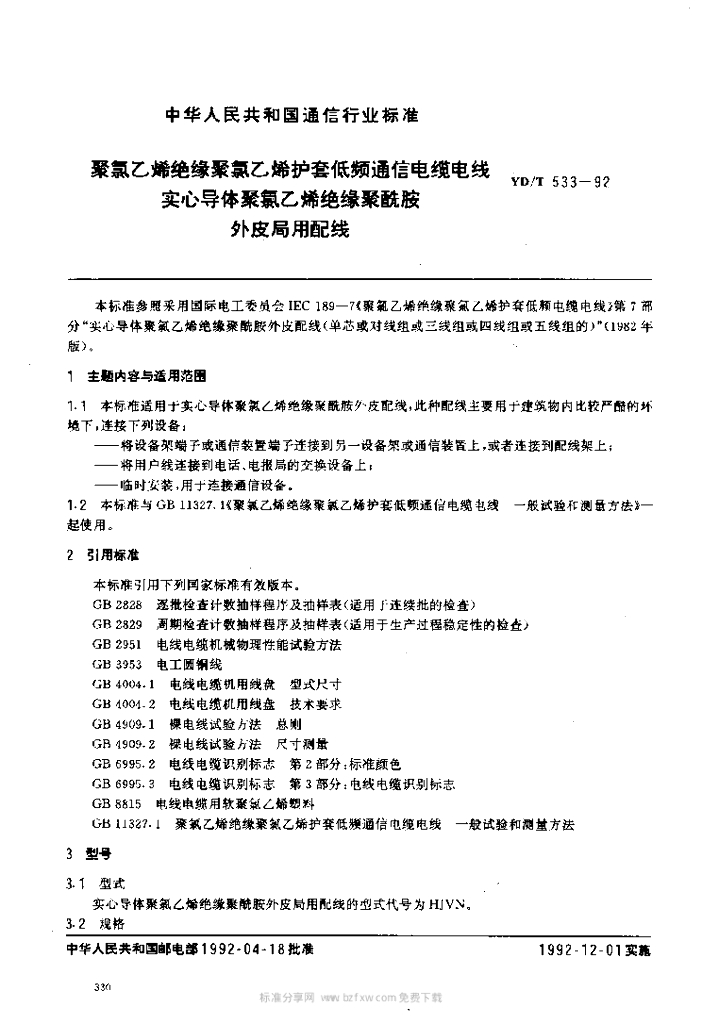

YD/T 533-1992.1主题内容 与适用范围1.1YD/T 533适用于实心导体聚氯乙烯绝缘聚酰胺外皮配线,此种配线主要用于建筑物内比较严酷的环境下,连接下列设备:一将设备架端子或通信装置端子连接到另一设备架或通信装置上,或者连接到配线架上;一将用户线连接到电话、电报局的交换设备上;一临时安装,用于连接通信设备。1.2YD/T 533与GB11327.1《聚氯乙烯绝缘聚氯乙烯护套低频通信电缆电线一般试验和测量方法》一起使用。2引用标准本标准引用下列国家标准有效版本。GB 2828逐批检查计数抽样程序及抽样表(适用于连续批的检查)GB 2829周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)GB 2951电线 电缆机械物理性能试验方法GB 3953电工圆铜线GB 4004.1电线电缆机用线盘型式尺寸GB 4004.2电线电缆机用线盘技术要求GB 4909.1裸电线试验方法总则GB 4909.2裸电线试验方法尺寸测量GB 6995.2电线电缆识别标志第2部分:标准颜色GB 6995.3电线电缆识别标志第3部分:电线电缆识别标志GB 8815电线电缆用软聚氯乙烯塑料GB 11327.1聚氯乙烯绝缘聚氯乙烯护套低频通信电缆电线一般试验和测量方法3型号3.1型式实心导体聚氯乙烯绝缘聚酰胺外皮局用配线的型式代号为HJVN。3.2规格4技术要求4.1导体4.1.1导体材料导体应由质量均匀、无缺陷的退火铜线制成,应符合GB 3953规定的TR型软圆铜线性能要求。4.1.2导体形式和表面加工导体应由单根圆形截面铜线制成,导体可以是不镀锡的也可以是镀锡的。镀锡圆铜线可参考附录F的规定。导体均由它的标称直径来表示,其尺寸分别为0.4、0.5、0.6、0.8 mm。4.1.3导体连续性通常导体应拉制成完整的一根,在必要情况下允许导体接头。但接头的抗张强度不得小于相邻无接头导体抗张强度的85%。
