聚氯乙烯绝缘聚氯乙烯护套低频通信电缆电线实心或绞合导体聚氯乙烯绝缘屏蔽型设备用电缆电线

基础信息

标准简介

YD/T 531-1992. 1主题内容 与适用范围 1.1YD/T 531适用于实心或绞合导体聚氯乙烯绝缘屏蔽型设备用电缆电线(单芯的或单对线组的),此种产品用于下列内部布线: ——传输设备; ——电话和电报设备; ——数据处理设备。 YD/T 531与GB 11327.1《聚氯乙烯绝缘聚氯乙烯护套低频通信电缆电线-般试验和测量方法》一起使用。 2引用标准 本标准引用下列国家标准有效版本。 GB 2828逐批检查计数抽样程序及抽样表(适用于连续批的检查) GB 2829周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查) GB 3953电工圆铜线 GB 4004.1电线电缆机用线盘型式尺寸 GB 4004.2电线电缆机用线盘技术要求 GB 4909.1裸电线试验方法总则 GB 4909.2裸电线试验方法尺寸测量 GB 6995.2电线电缆识别标志第2部分:标准颜色 GB 6995.3电线电缆识别标志第3部分:电线电缆鉴别标志 GB 8815电线电缆用软聚氯乙烯塑料 GB 11327.1聚氯乙烯绝缘聚氯乙烯护套低频通信电缆电线一般试验和测量方法 3型号 3.1型式 本标准规定的电缆电线采用下列型式代号: HNVP一实心或绞合导体聚氯乙烯绝缘屏蔽型设备用电线; HNVVP-实心或绞合导体聚氯乙烯绝缘聚氯乙烯护套屏蔽型设备用电缆。 3.2规格 3.3产品标记 3.3.1实心导体电缆电线的标记用下列字母、数字序列表示: 型式代号绝缘导体数X 线径颜色本标准 号 举例如下: 实心导体聚氯乙烯绝缘聚氯乙烯护套屏蔽型电缆(单对线组的),线径0.8mm,白、橙色,表示为HNVVP 2X0.8 白、橙 YD/T 531-92。 3.3.2绞合导体标记用下列字母、数字序列表示: 型式代号绝缘导体数X标称截面积(单线根数X单线最大直径)颜色本标准号 举例如下: 绞合导体聚氯乙烯绝缘屏蔽型电线(单芯的),标称截面积0.75m㎡,单线24根,单线最大直径为0.21mm,蓝色,表示为:

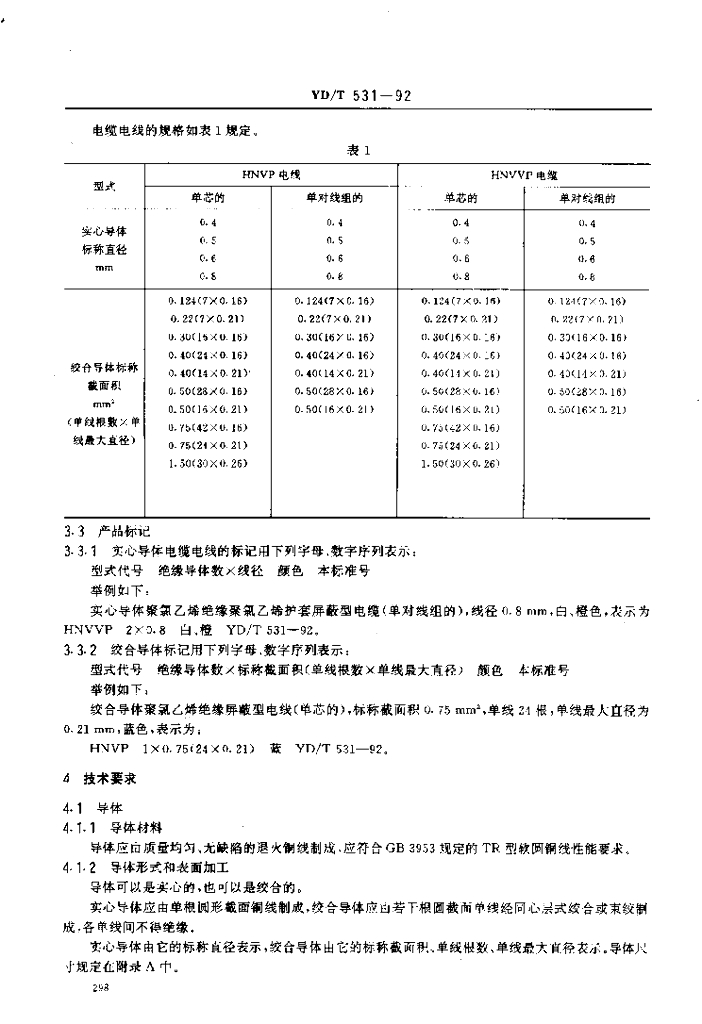

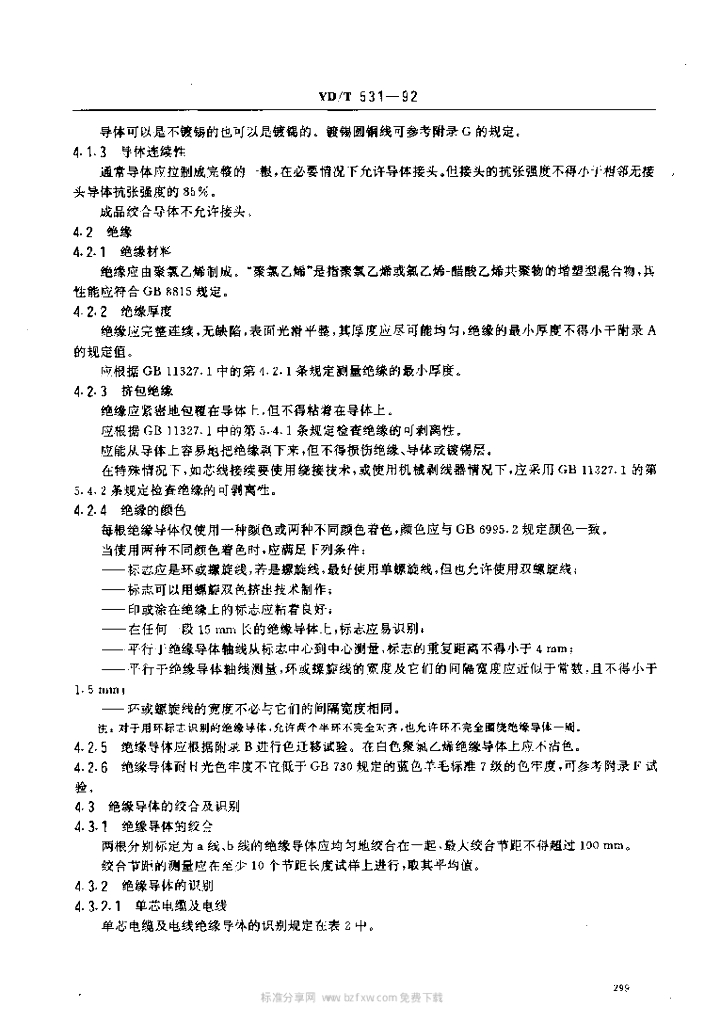

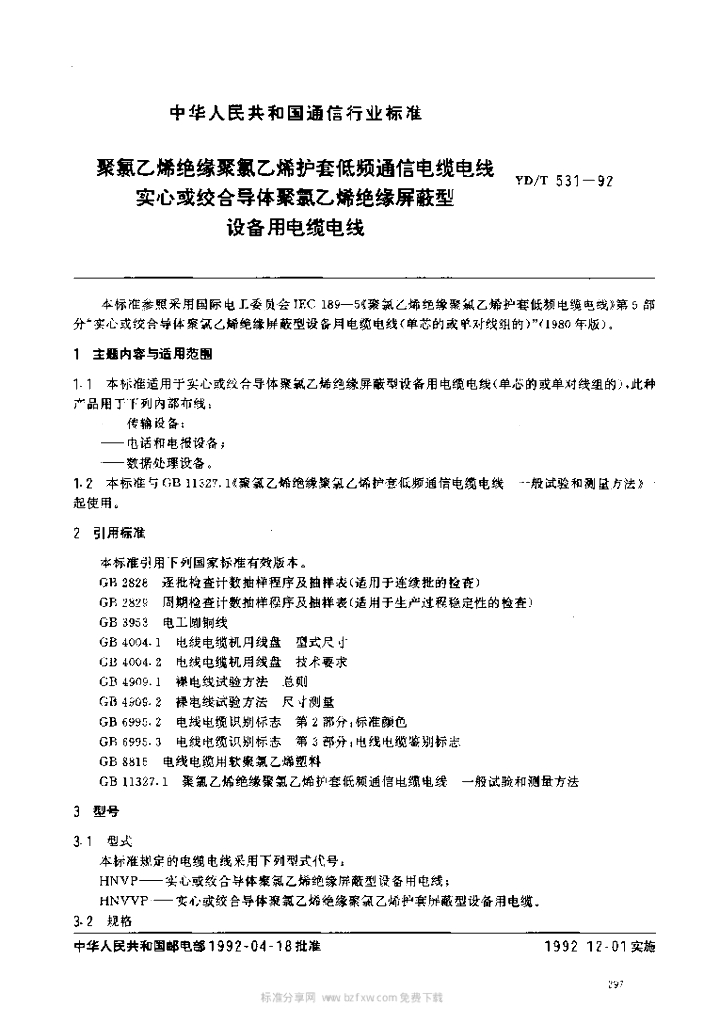

内容预览
