数字交换机模拟接口测试方法及模拟接口(二线或四线)间传输特性的测试方法

基础信息

标准简介

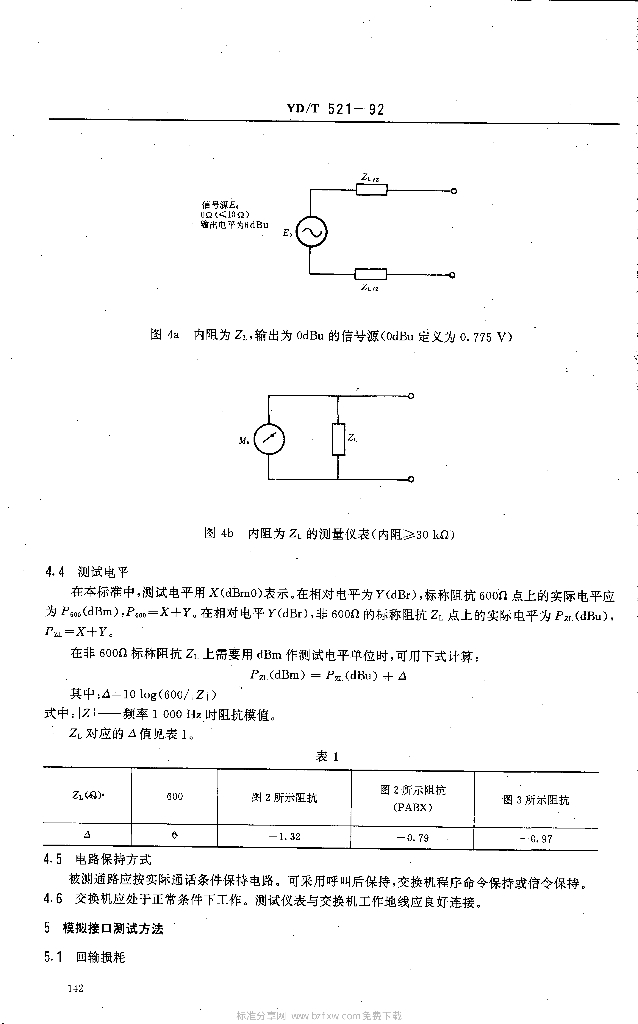

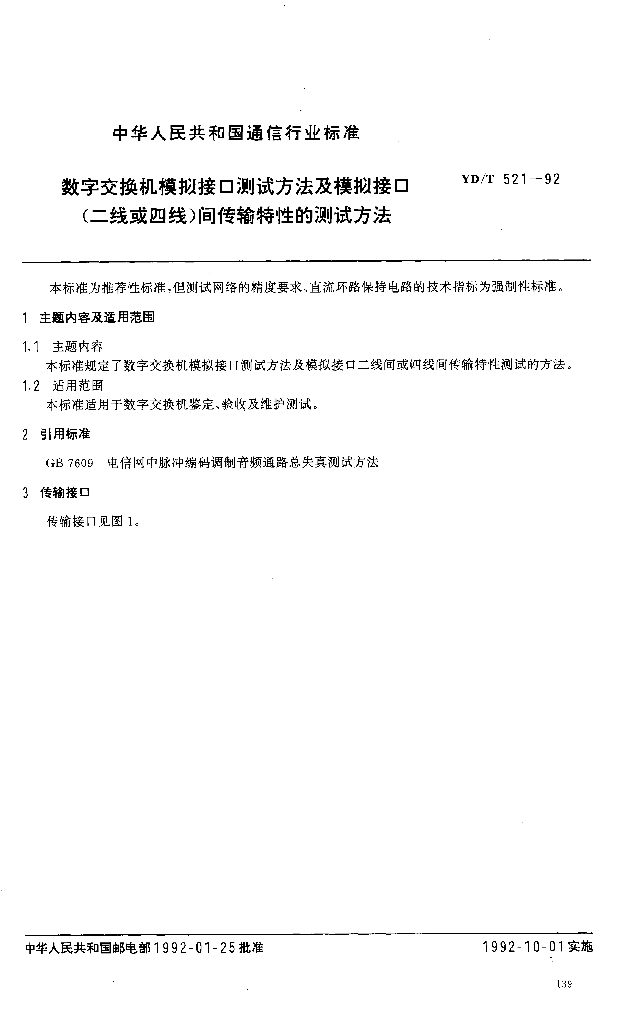

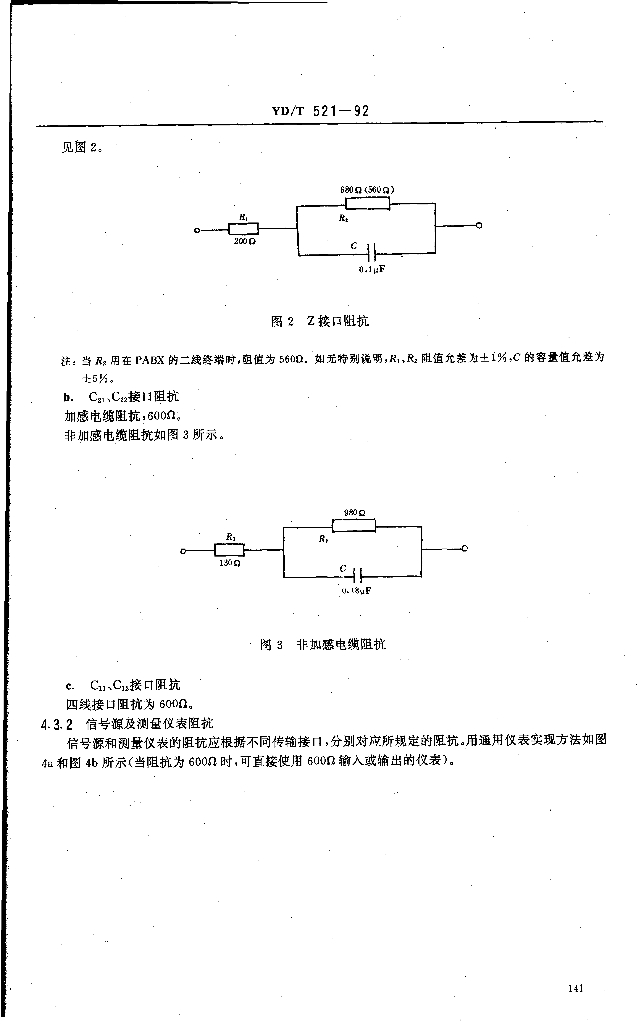

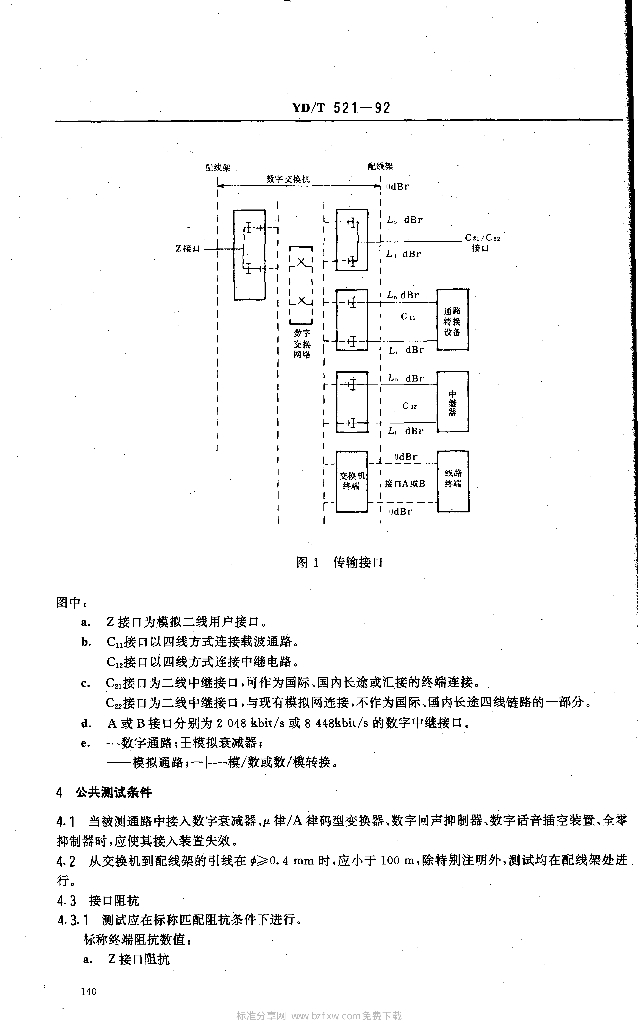

YD/T 521-1992. 1主题内容及适用范围 1.1主题内容 YD/T 521规定了数字交换机模拟接口测试方法及模拟接口二线间或四线间传输特性测试的方法。 1.2适用范围 YD/T 521适用于数字交换机鉴定、验收及维护测试。 2引用标准 GB 7609电信网中脉冲编码调制音频通路总失真测试方法 3传输接口 传输接口见图1。 4公共测试条件 4.1当被测通 路中接入数字衰减器、μ律/A律码型变换器、数字回声抑制器、数字话音插空装置、全零 抑制器时,应使其接入装置失效。 4.2从交换机到配线 架的引线在φ≥0.4 mm时,应小于100 m,除特别注明外,测试均在配线架处进行。 4.3 接口阻抗 4.3.1测试应在标称匹配阻抗条件下进行。 标称终端阻抗数值: a.Z接口阻抗 四线接口阻抗为6002。 4.3.2信号 源及测量仪表阻抗 信号源和测量仪表的阻抗应根据不同传输接口,分别对应所规定的阻抗。用通用仪表实现方法如图4a和图4b所示(当阻抗为6000时，可直接使用600输入或输出的仪表)。 4.5 电路保持方式 被测通路应按实际通话条件保持电路。可采用呼叫后保持,交换机程序命令保持或信令保持。 4.6 交换机应处于正常条件下工作。测试仪表与交换机工作地线应良好连接。 5. 模拟接口测试方法 5.1回输损耗 c.直流环路保持电路技术指标 (1)阻抗特性:200Hz~72kHz频带范围内不小于30kΩ;直流电阻不大于1kΩ。 (2)平衡度要求:200 Hz~72 kHz不小于46 dB。 (3)绝对时延及群时延失真:均小于10 μs。 (4)对地最大直流电压:不大于60 V。 (5)最大保持电流:不大于100 mA。 (6)最小工作电流:不小于18 mA. 注:在被测通路的输入口或输出口是否加直流环路保持电路,取决于该端口是否有直流馈电。
