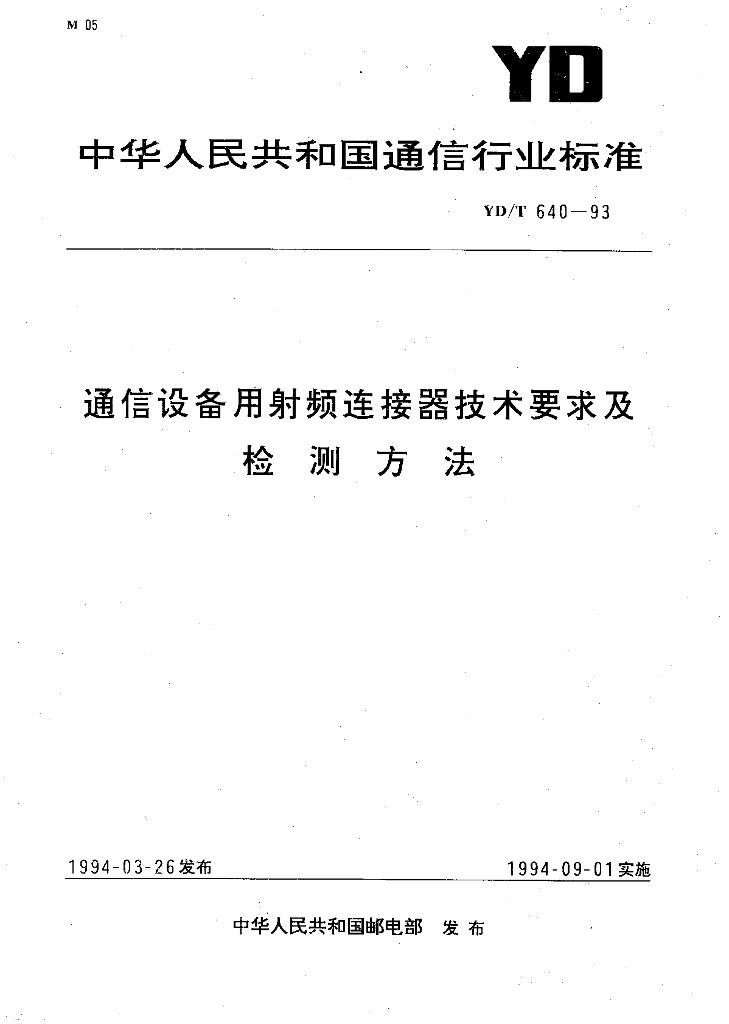

通信设备用射频连接器技术要求及检测方法

基础信息

标准简介

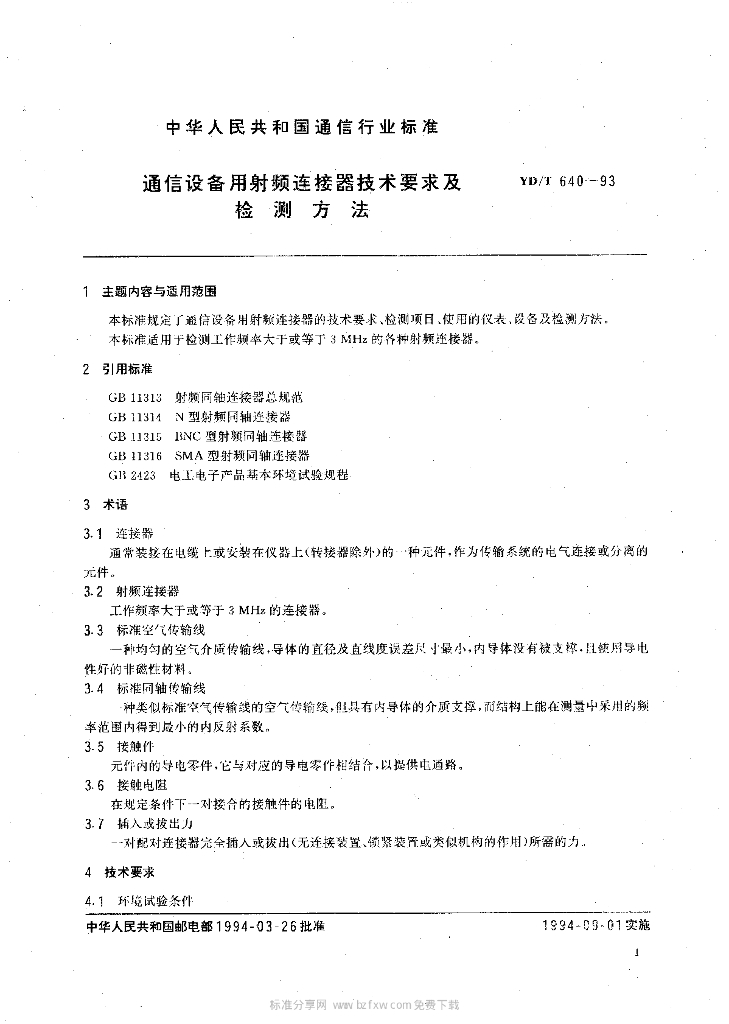

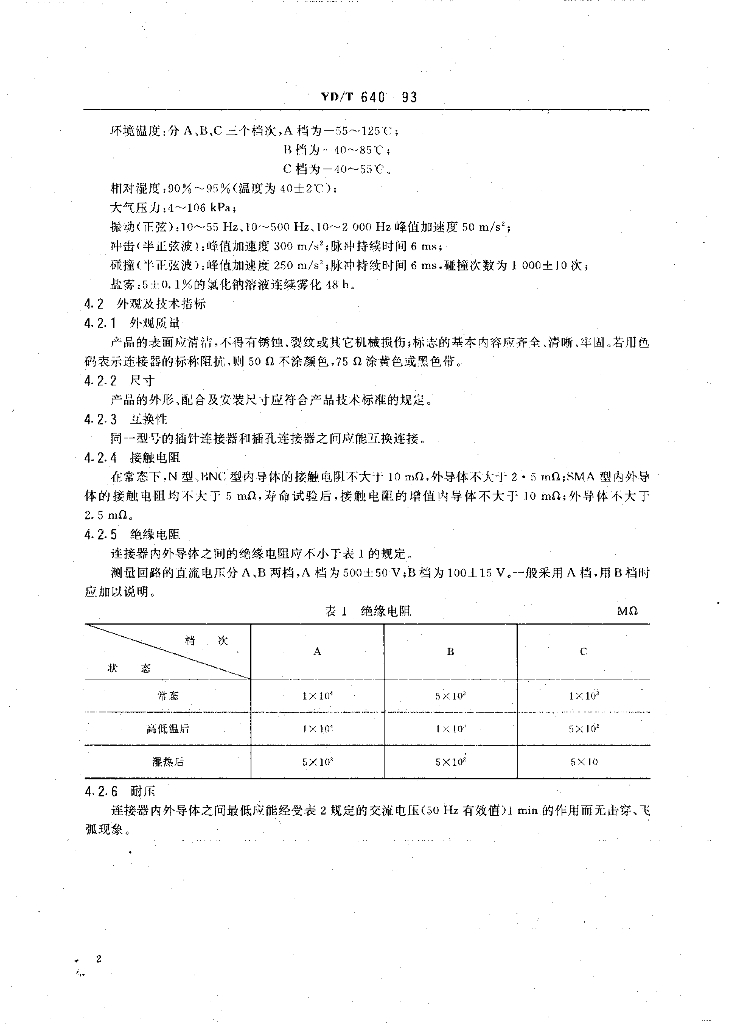

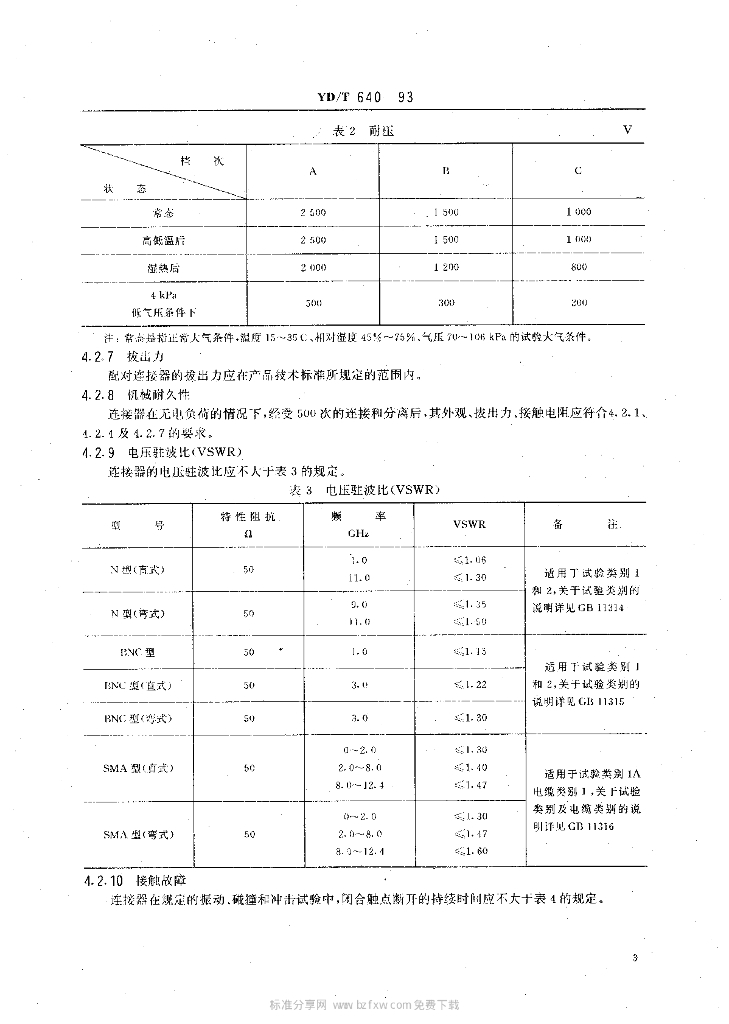

YD/T 640-1993. 1主题内容与适用范围 YD/T 640规定了通信设备用射频连接器的技术要求、检测项目、使用的仪表、设备及检测方法。 YD/T 640适用于检测工作频率大于或等于3MHz的各种射频连接器。 2引用标准 GB 11313射频同轴连接器总规范 GB 11314 N型射频同轴连接器 GB 11315 BNC型射频同轴连接器 GB 11316 SMA型射频同轴连接器 GB 2423电工电子产品基本环境试验规程 3术语 3.1连接器 通常装接在电缆上或安装在仪器上(转接器除外)的一种元件,作为传输系统的电气连接或分离的元件。 3.2射频连接器 工作频率大于或等于3 MHz的连接器。 3.3标准空气传输线 一种均匀的空气介质传输线,导体的直径及直线度误差尺寸最小,内导体没有被支撑,且使用导电性好的非磁性材料。 3.4标准同轴传输线 一种类似标准空气传输线的空气传输线,但具有内导体的介质支撑,而结构上能在测量中采用的频率范围内得到最小的内反射系数。 3.5 接触件 元件内的导电零件,它与对应的导电零件相结合,以提供电通路。 3.6 接触电阻 在规定条件下一对接合的接触件的电阻。 3.7 插入或拔出力 一对配对连接器完全插入或拔出(无连接装置、锁紧装置或类似机构的作用)所需的力。 4技术要求 4.1环境试验条件 4.2外观及技术指标 4.2.1外观质量 产品的表面应清洁,不得有锈蚀、裂纹或其它机械损伤;标志的基本内容应齐全、清晰、牢固。若用色码表示连接器的标称阻抗,则50Ω不涂颜色,75Ω涂黄色或黑色带。 4.2.2尺寸 产品的外形、配合及安装尺寸应符合产品技术标准的规定。 4.2.3互换性 同一型号的插针连接器和插孔连接器之间应能互换连接。
