铜芯聚烯烃绝缘铝塑综合护套.市内通信电缆进网要求

基础信息

标准简介

YD/T 630-1993. 1主题内容与适用范围 1.1YD/T 630规定了铜芯聚烯烃绝缘铝塑综合护套市内通信电缆进入国家公用电信网时所必须具备的结构、电气与机械物理性能要求。 1.2YD/T 630适用于本地电信网的城市与乡镇电信线路(室外电缆),也适用于接入公用网的专用网线路。本标准规定的电缆可用于传输音频信号和综合业务数字网的2B+D速率及以下的数字信号,也可用于传输2 048 kbit/s的数字信号或150 kHz以下的模拟信号。 2引用标准 GB 3048电线电缆电性能试验方法. GB 5441通信电缆试验方法 GB 4909裸电线试验方法 GB 2951电线电缆机械物理性能试验方法 GB 11326聚烯烃绝缘铝聚烯烃粘结护套高频农村通信电缆 GB 2952电缆外护层 GB 8358钢丝绳破断拉伸试验方法 GB 6995电线电缆识别标志 YD 322铜芯聚烯烃绝缘铝塑综合护层市内通信电缆 3电缆型号 3.1电缆型号由电缆型式代号和规格代号组成,其表示方法按YD322的规定。当内屏蔽电缆内加有业务线对时,应在规格代号中标明。例如:HYAG 200X2X0. 5+2X2X0.5。 3.2 各种类型电缆的使用场合列于表1。 3.3 电缆规格列于表2。 4电缆结构 4.1基本单位和超单位 4.1.1 基本单位由25个对线组(以下简称线对)以SZ方式或螺旋方式或交叉方式绞合而成, 也可由12个线对和13个线对的两个子单位或更少线对数的两个以上的子单位构成。基本单位中各线对的绞合节距应各不相同,在任何3m长的线对上测得的平均绞合节距应不超过155mm。基本单位中各线对的序号及绝缘色谱应符合附录A(补充件)表A1的规定。

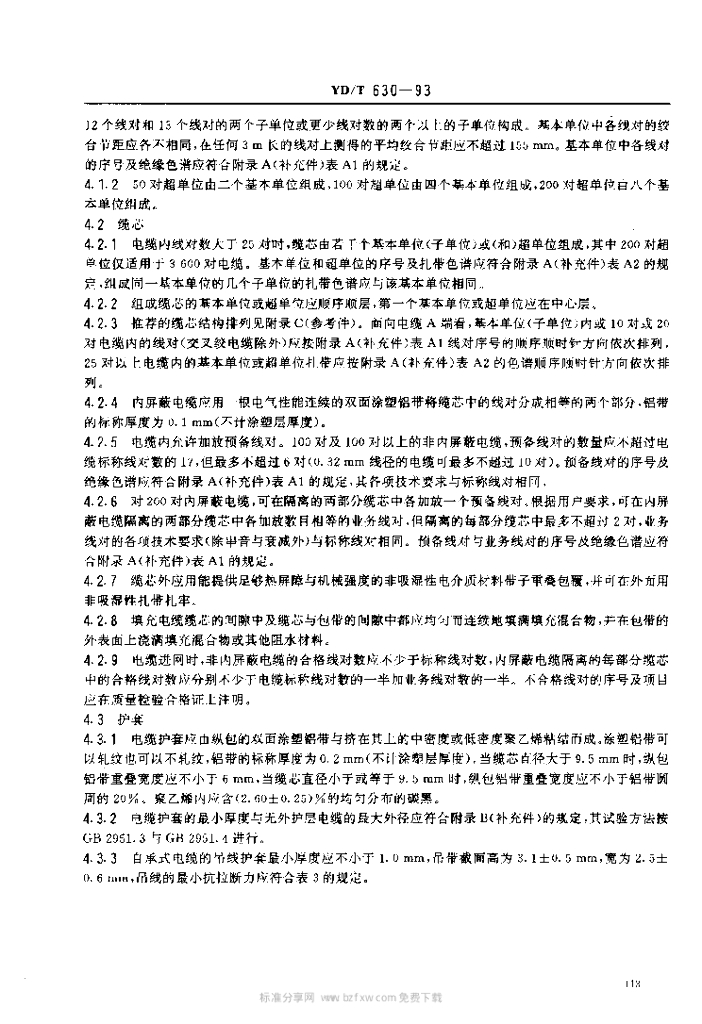

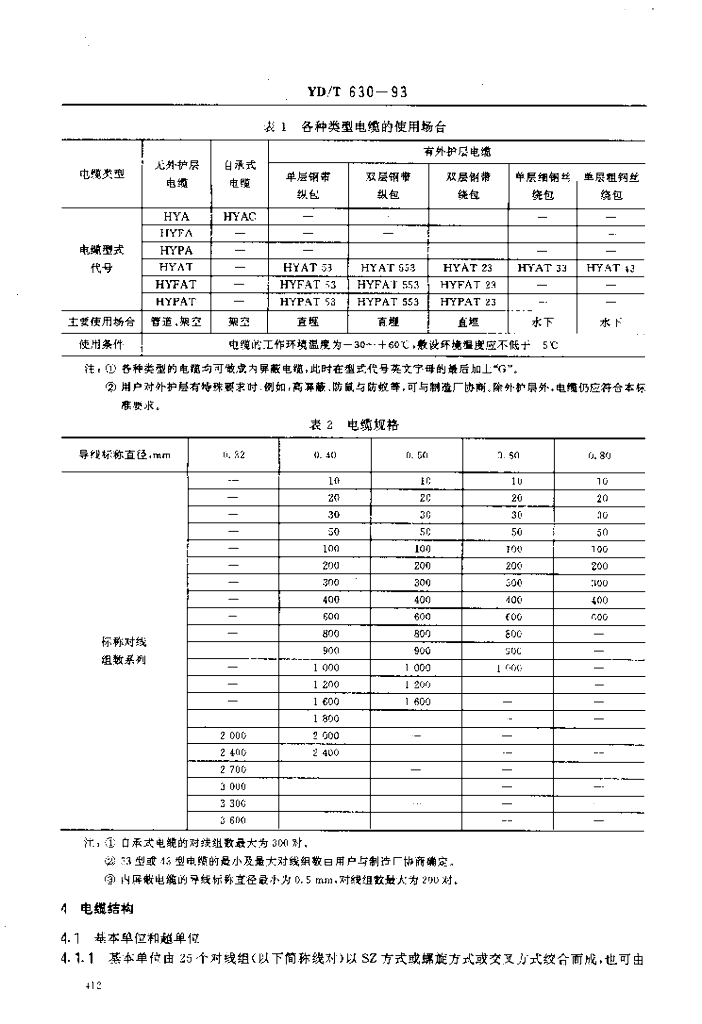

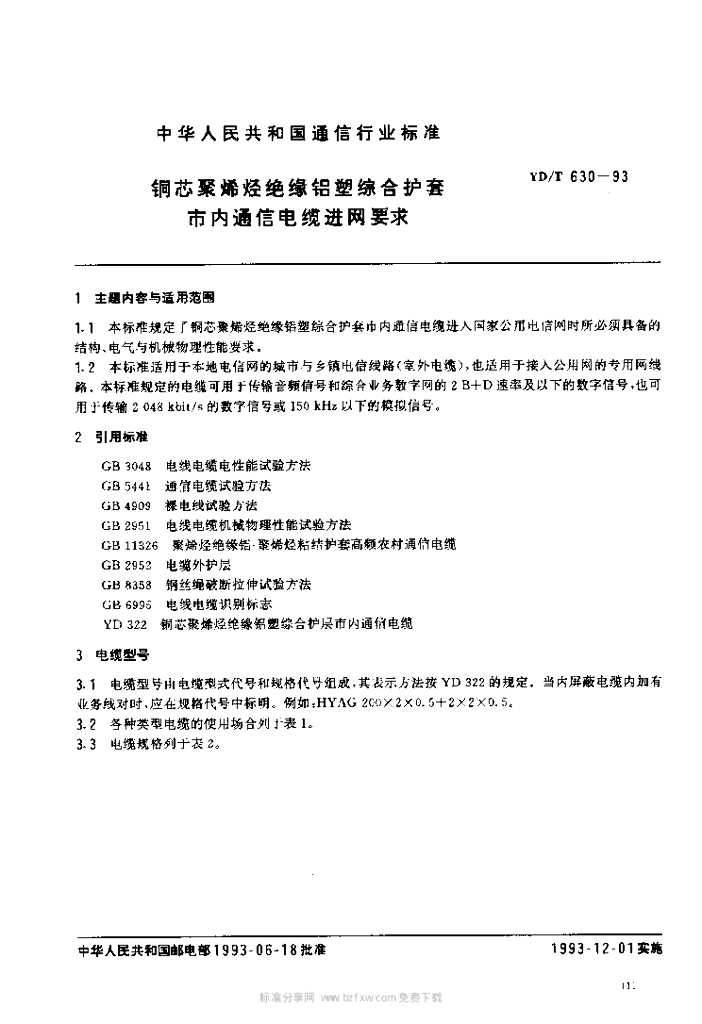

内容预览
