FC 型单模光纤光缆活动连接器

基础信息

标准简介

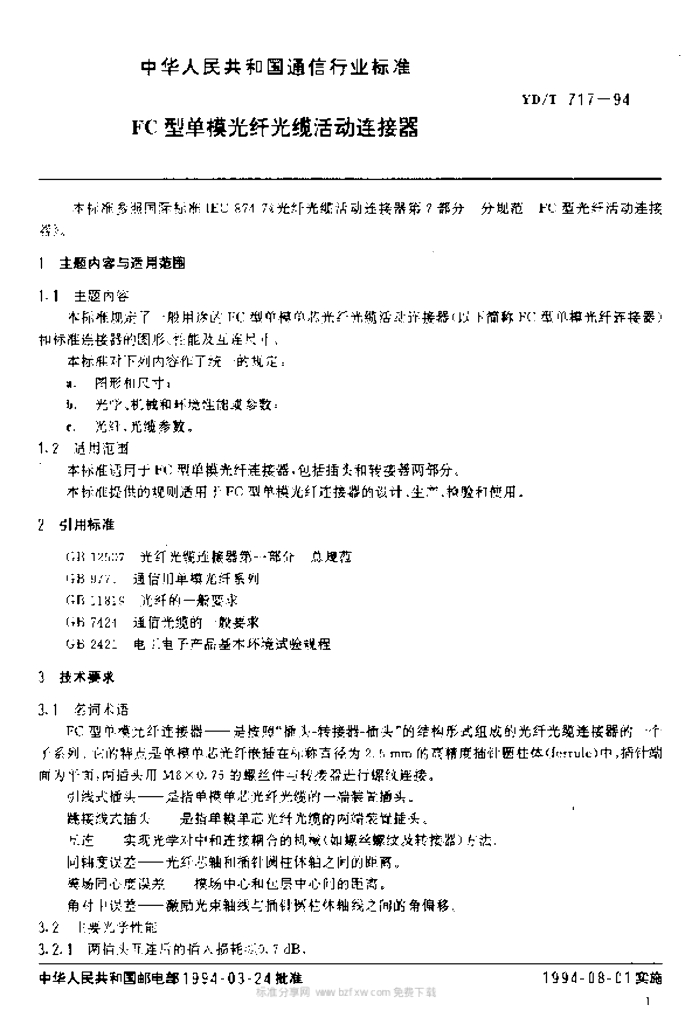

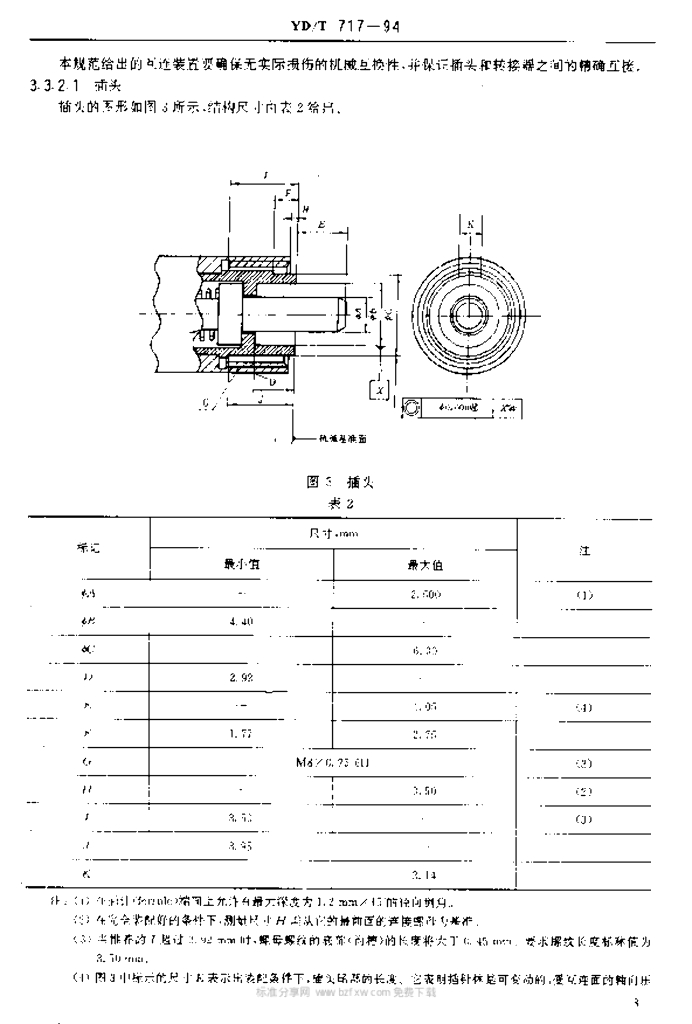

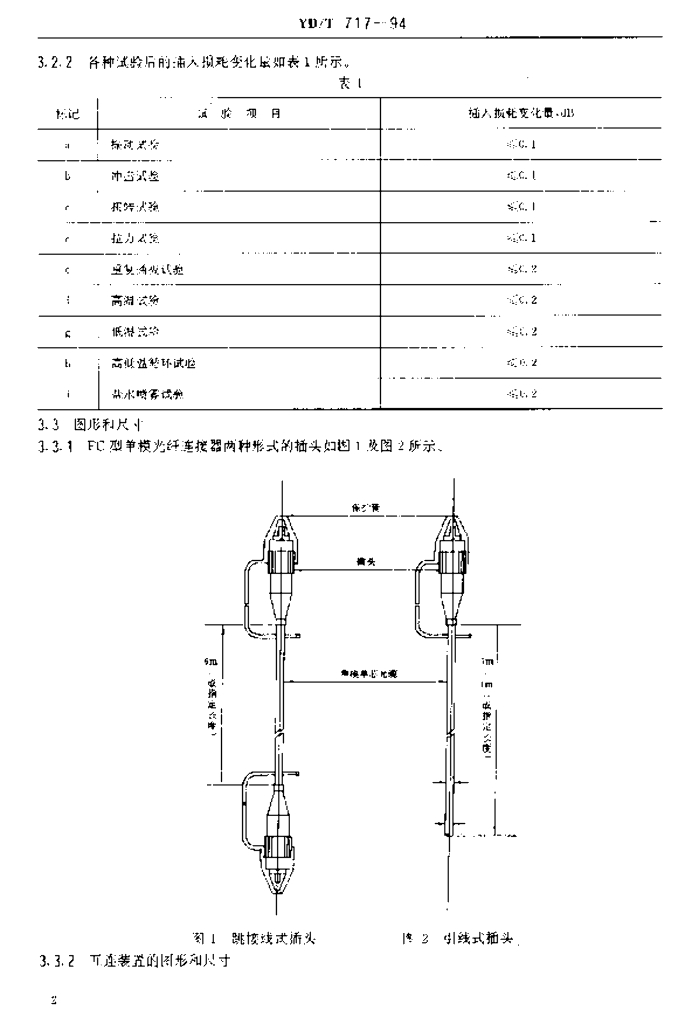

YD/T 717-1994. 1主题内容与适用范围 1.1主题内容 YD/T 717规定了一般用途的FC型单模单芯光纤光缆活动连接器(以下简称FC型单模光纤连接器)和标准连接器的图形、性能及互连尺寸。 YD/T 717对下列内容作了统一的规定: a.图形和尺寸; b.光学、机械和环境性能或参数; c.光纤、光缆参数。 1.2 适用范围 本标准适用于FC型单模光纤连接器,包括插头和转接器两部分。 本标准提供的规则适用于FC型单模光纤连接器的设计、生产检验和使用。 2引用标准 GB 12507光纤 光缆连接器第一部分总规范 GB 9771通信用单模光纤系列 GB 11819光纤的一般要求 GB 7424通信光缆的一般要求 GB 2421电工电子产品基本环境试验规程 3技术要求 3.1名词术语 FC型单模光纤连接器一一是按照“插头转接器插头”的结构形式组成的光纤光缆连接器的一个子系列。它的特点是单模单芯光纤嵌插在标称直径为2.5mm的高精度插针圆柱体(ferrule)中,插针端面为平面,两插头用M8X0.75的螺丝件与转接器进行螺纹连接。 引线式插头 是指单模单芯光纤光缆的一端装置插头。 跳接线式插头——是指单模单芯光纤光缆的两端装置插头。 互连——实现光学对中和连接耦合的机械(如螺丝螺纹及转接器)方法。 同轴度误差——光纤芯轴和插针圆柱体轴之间的距离。 模场同心度误差——模场中心和包层中心间的距离。 角对中误差——激励光束轴线与插针圆柱体轴线之间的角偏移。 3.2主要光学性能 3.2.1两插头互连后的插入损耗≤0.7dB。
