PIN/FET 光接收组件测试方法

基础信息

标准简介

YD/T 702-1993. 1主题内容与适用范围 YD/T 702规定了PIN/FET光接收组件的光电参数的测试项目及测试方法。 YD/T 702适用于PIN/FET光接收组件光电参数的测试。 2术语和符号 2.1.术语 2.1.1 响应波长 光电二极管对入射光波能引起响应的光波波长。 2.1.2暗电流 光电二极管在给定反偏下无光照射时的电流。 21.3结电容 光电二极管无光照射时,在给定的反向偏压下，器件两极之间的电容。 2.1.4.上升时间， 下降时间 上升时间为光电二极管对光脉冲响应前沿从幅度的10%上升至90%所需要的时间。 下降时间为光电二极管对光脉冲响应后沿从幅度的90%下降至10%所需要的时间。 2.1.5响应度 光电二极管在给定波长的光照下,输出电流与入射到光电二极管光敏面上的平均光功率之比。 2.1.6 调制速率 在光纤通信系统中是指传输的码速率。 2.1.7光接收组件带宽 光接收组件幅频特性曲线下降3dB所对应的频率宽度。 2.1.8 光接收组件灵敏度 在相应的调制速率下,满足规定的误码率要求时光接收组件所需要的最小平均光功率。 2.1.9光接收组件动态范围 光接收组件输出不失真时的最大输入平均光功率与灵敏度的差值。 2.1.10 额定反向击穿电压 给无光照射的光电二极管施加反向偏压并逐步增大,当通过光电二极管的电流等于测试条件所规定的值时,所加的反向偏压值定义为光电二极管额定反向击穿电压。 2.1.11偏置电压 光电二极管所加的反向电压。 2.1.12 前置放大器的跨阻抗 光接收组件中前置放大器的跨阻抗为该放大器输出电压变量与相应的输入电流变量之比值。 2.1.13 均方根噪声电压

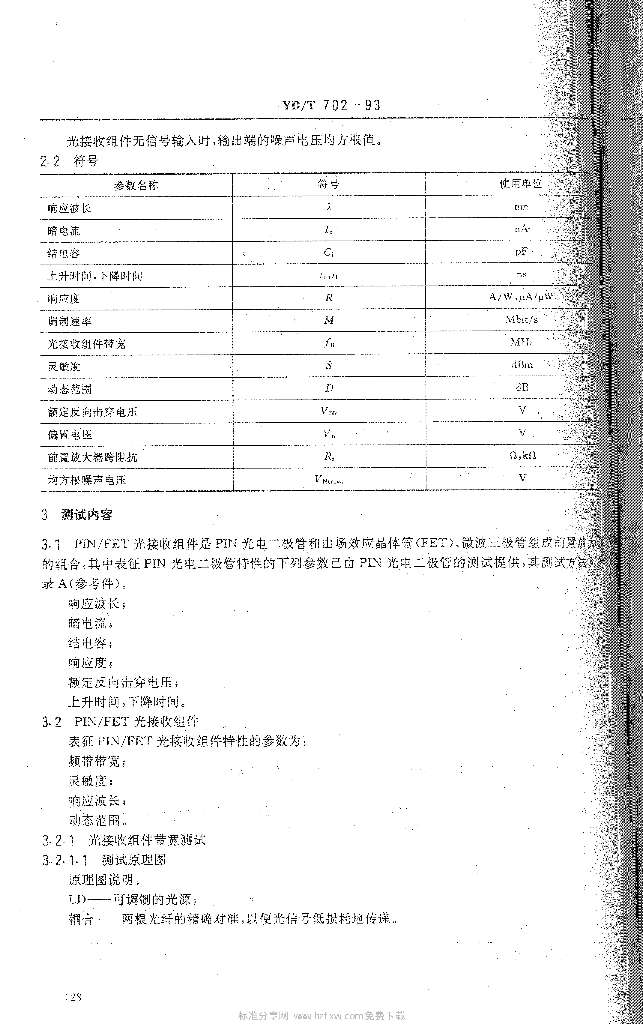

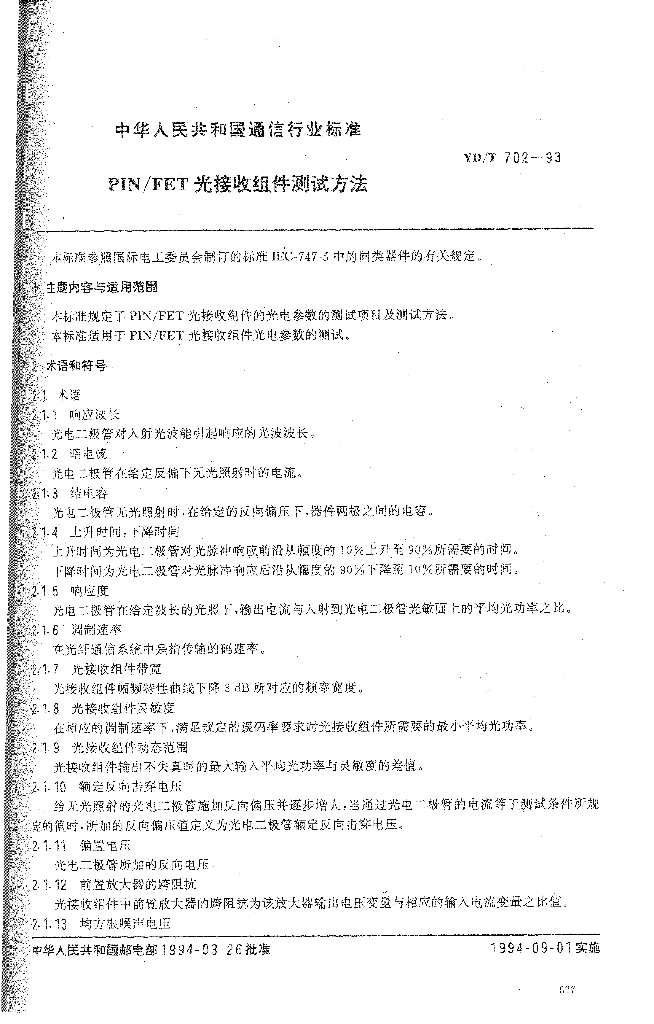

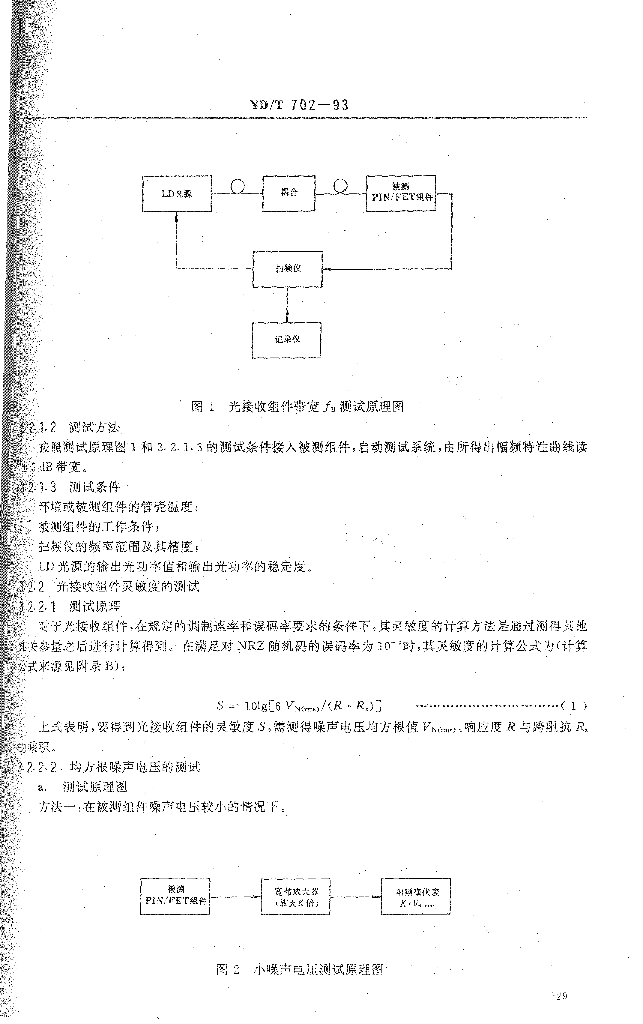

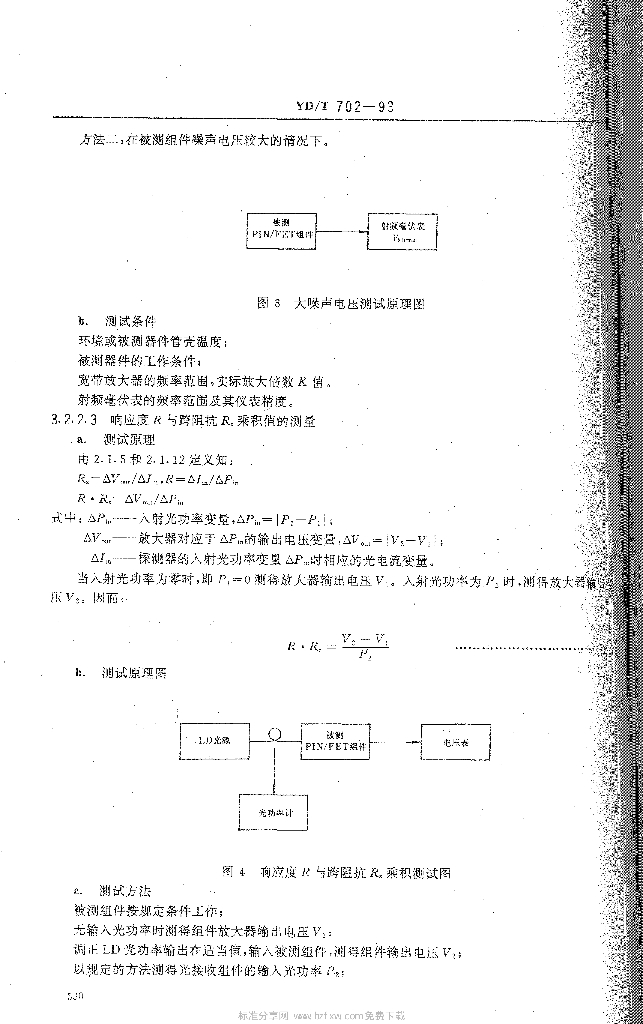

内容预览
