程控交换机基础电源技术要求

基础信息

标准简介

YD/T 693-1993. 1主题内容 与适用范围 YD/T 693主要对程控交换机用的直流基础电源系统,包括换流配电设备，电压允许变动范围、全程放电回路电压降、杂音电压.导线配线原则等主要技术问题提出要求。 YD/T 693适用于公用通信网用的程控交换机电源，专用通信网用的程控交换机电源亦应参照使用。 2术语 直流基础电源 直流基础电源是直接向通信设备供电,同时可对换流电源装置供电的直流电源。 3电源系统的组成和技术要求 3.1程控交换机基础电源系统由交流配电屏、整流器、直流控制配电屏和铅酸蒿电池组等组成。 3.2程控交换设备的直流基础电源额定值为-48V。 3.3馈送 至程控交换机设备电源输入端子上的电压允许变动范围为-40.0~-57.0V。 3.4 程控交换机电源系统全程放电回路电压降最大为3.2V。 4电源设备技术要求 4.1交流配电屏 4.1.1交流配电屏的输入、 输出电压额定值为380/220 V ,频率为50 Hz。 4.1.2交流配电屏具有油机电源和市电电源自动转换性能时,必须有可靠的联锁装置。 4.1.3应提供远距离监控的以下性能: 控制;电源转换(具有自动转换性能的屏); 信号:工作、故障状态指示。 4.2整流器 4.2.1整流器交流输人电压为380/220V,电压幅度变化范围,上限值为额定值的+10%，下限值为额定值的-15%。频率为50Hz，频率变化不超过+5%额定值。配线方式采用三相五线制或单相三线制。

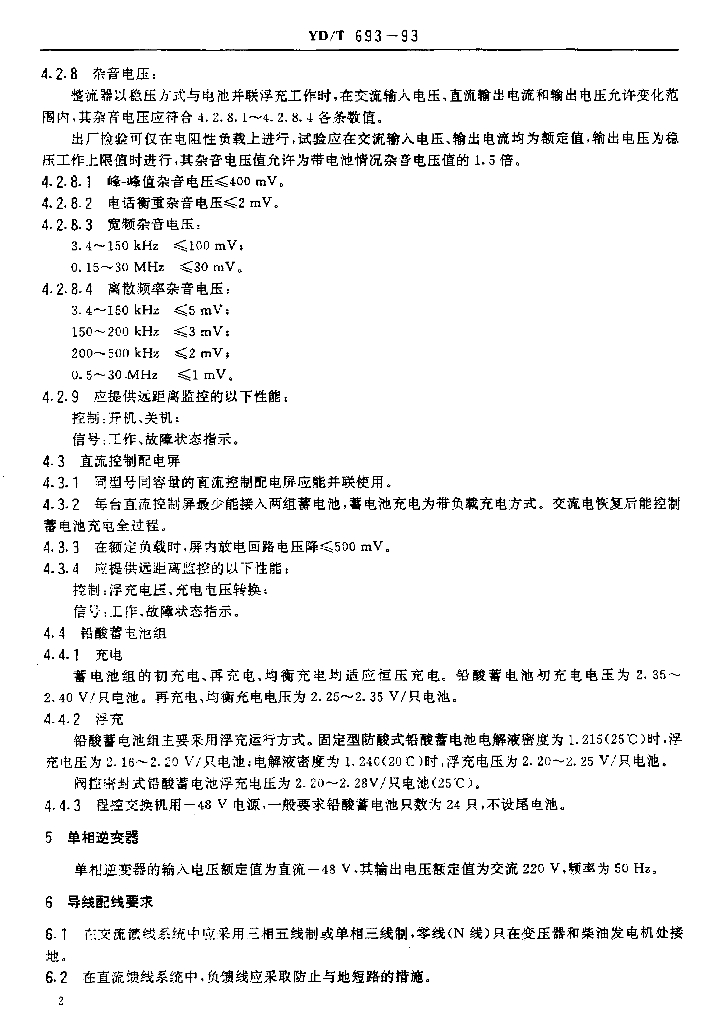

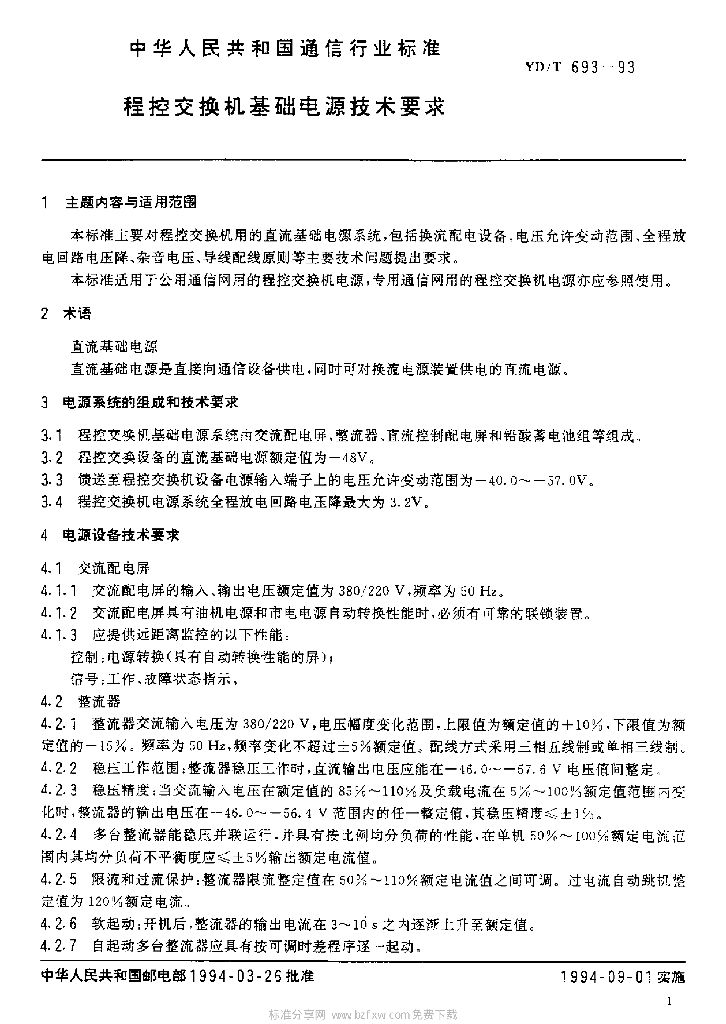

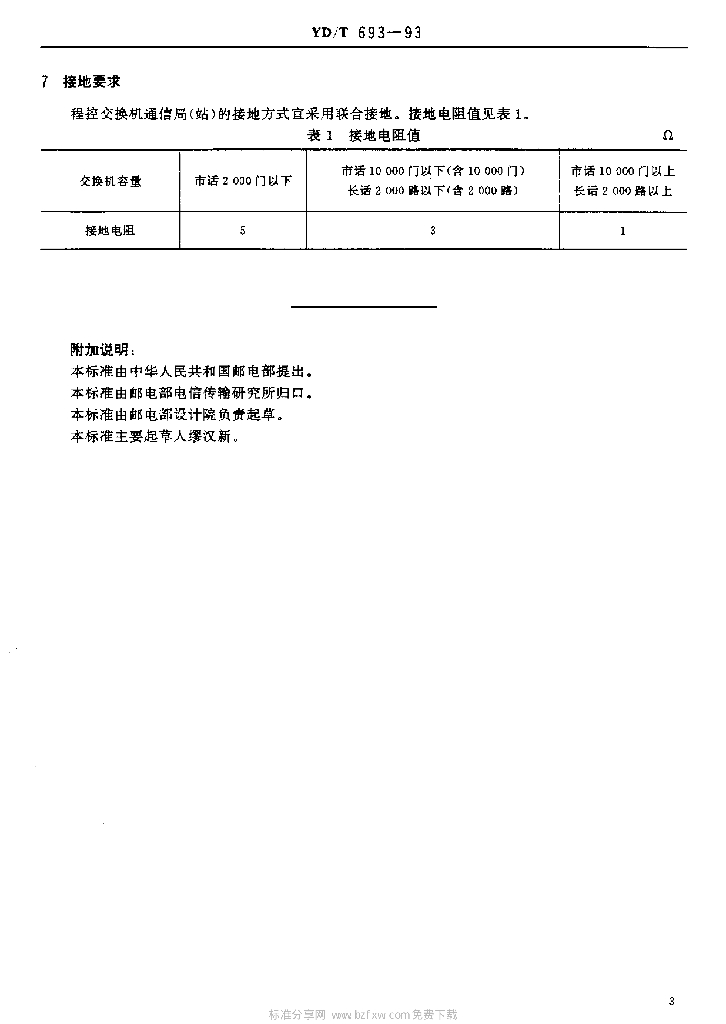

内容预览
