半导体激光二极管组件测试方法

基础信息

标准简介

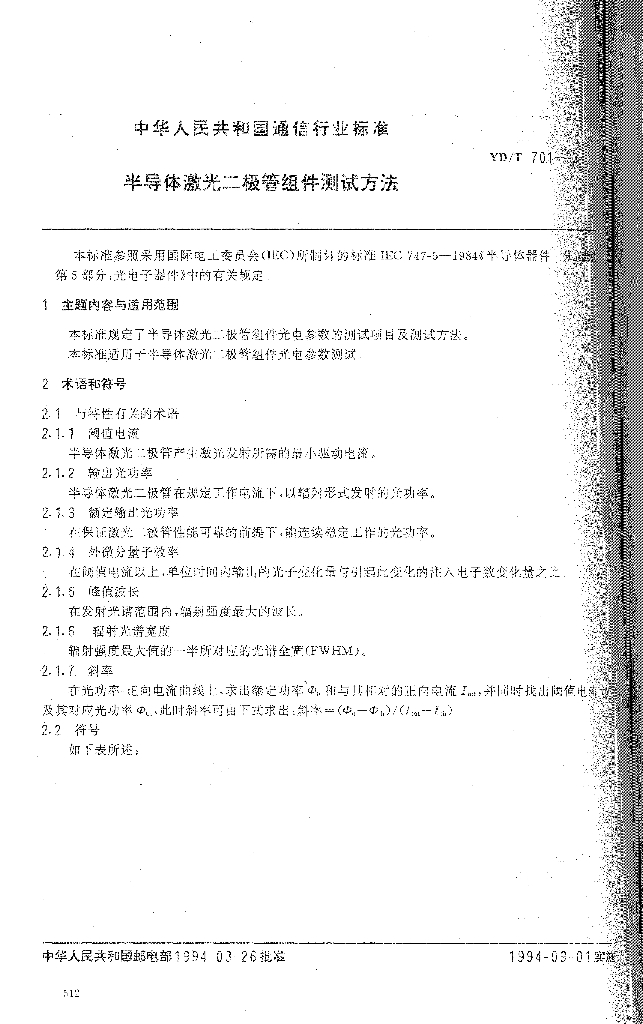

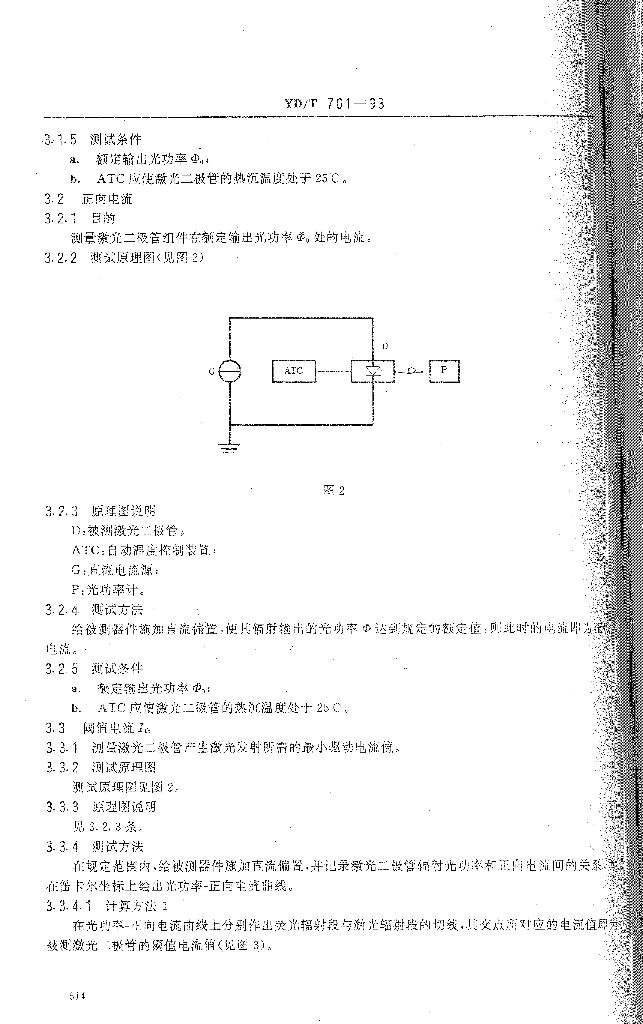

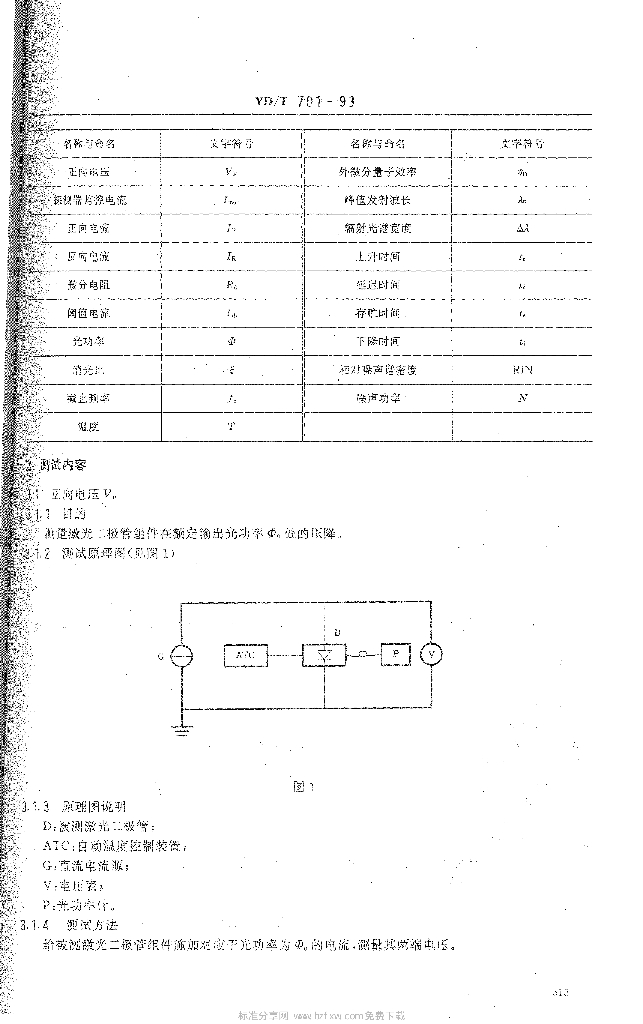

YD/T 701-1993. 1主题内容与适用范围 YD/T 701规定了半导体激光二极管组件光电参数的测试项目及测试方法。 YD/T 701适用于半导体激光二极管组件光电参数测试。 2术语和符号 2.1与特性有关的术语 2.1.1 阈值电流 半导体激光二极管产生激光发射所需的最小驱动电流。 2.1.2 输出光功率 半导体激光二极管在规定工作电流下,以辐射形式发射的光功率。 2.1.3 额定输出光功率 在保证激光二极管性能可靠的前提下,能连续稳定工作的光功率。 2.1.4 外微分量子效率 在阈值电流以上,单位时间内输出的光子变化量与引起此变化的注入电子数变化量之比。 2.1.5 峰值波长 在发射光谱范围内,辐射强度最大的波长。 2.1.6辐射光谱宽度 辐射强度最大值的一半所对应的光谱全宽(FWHM)。 2.1.7斜率 2.2符号 如下表所述: 了测试内容 3.1正向电压VF 3.1.1 目的 测量激光二极管组件在额定输出光功率φ0处的压降。 3.1.2 测试原理图(见图1) 3.1.3 原理图说明 D:被测激光二极管; ATC:自动温度控制装置; G:直流电流源; V :电压表; P :光功率计。 3.1.4测试方法 给被测激光二极管组件施加对应于光功率为φ0的电流,测量其两端电压。 3.2.3原理图说明 D:被测激光二极管; ATC:自动温度控制装置; G:直流电流源; P :光功率计。 3.2.4 测试方法 给被测器件施加直流偏置,使其辐射输出的光功率φ达到规定的额定值,则此时的电流即为正向电流。
