光通信用声表面波滤波器技术条件

基础信息

标准简介

YD/T 827-1996. 1范围 YD/T 827规定了声表面波滤波器的技术指标、试验方法、检验规则以及标志、包装、运输、贮存。 YD/T 827适用于光纤通信系统中应用的各种声表面波滤波器,其他领域应用的声表面波滤波器也可参照使用。 2引用标准 下列标准包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方面应探讨使用下列标准最新版本的可能性。 GB 2421-89电工电子产品基本环境试验规程 GB 2423.1-89电工电子产品基本环境试验规程试验A;低温试验方法 GB 2423.2-89电工电子产品基本环境试验规程试验B:高温试验方法 GB 2423.5-81电工电子产品基本环境试验规程试验Ea:冲击试验方法 GB 2423.10-81电工电子产品基本环境试验规程试验Ev:振动正弦试验方法 GB 2828-87逐批检查计数抽样程序及抽样表(适用于连续批的检查) 3名词术语 3.1声表面波(SAW) 声表面波是这样的一种声波,它沿着某种弹性衬底的表面传播,其幅度随衬底深度按指数衰减。 3.2声表面波滤波器(SAWF) 是用叉指换能器产生并沿着某种衬底的表面传播到接收换能器的声表面波所实现的滤波器。 3.3标称频率 由厂商或用户提出等同滤波器规范给出的频率。 3.4截止频率 与规定衰减值对应的频率值。 3.5中心频率 截止频率的算术平均值。 3.6 插入损耗 在插入声表面波滤波器之前直接传递到负载阻抗的功率对于插入声表面波滤波器之后传递到负载阻抗的功率之比的对数。

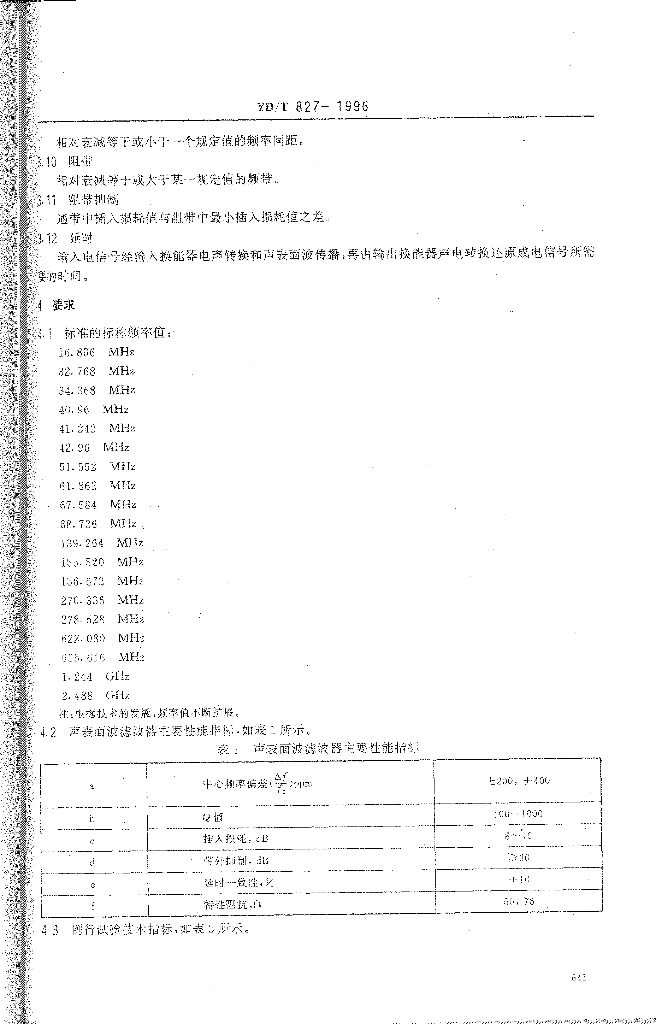

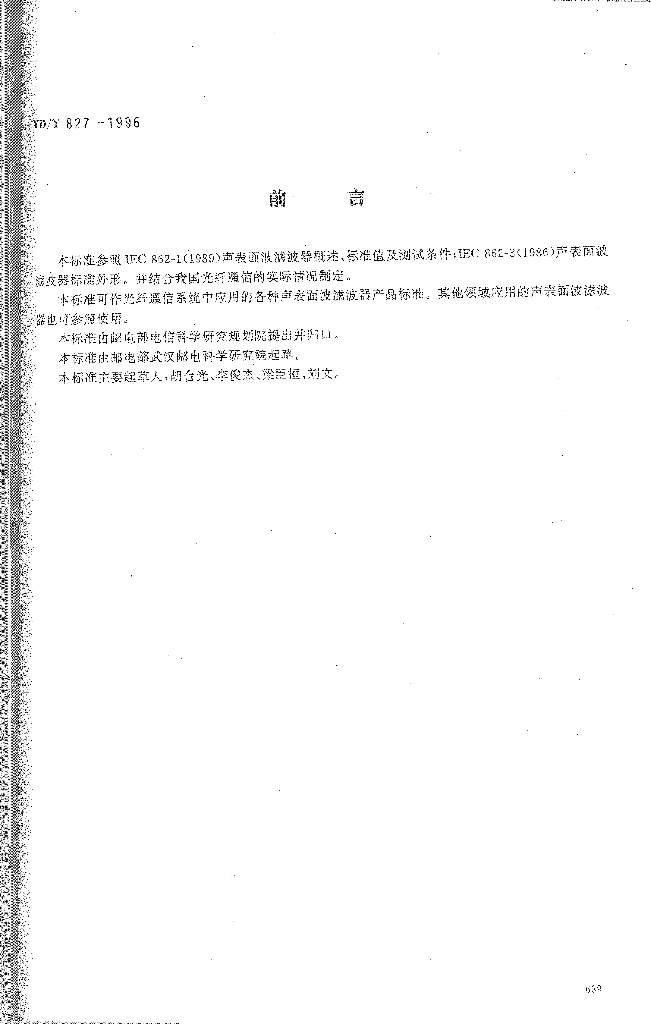

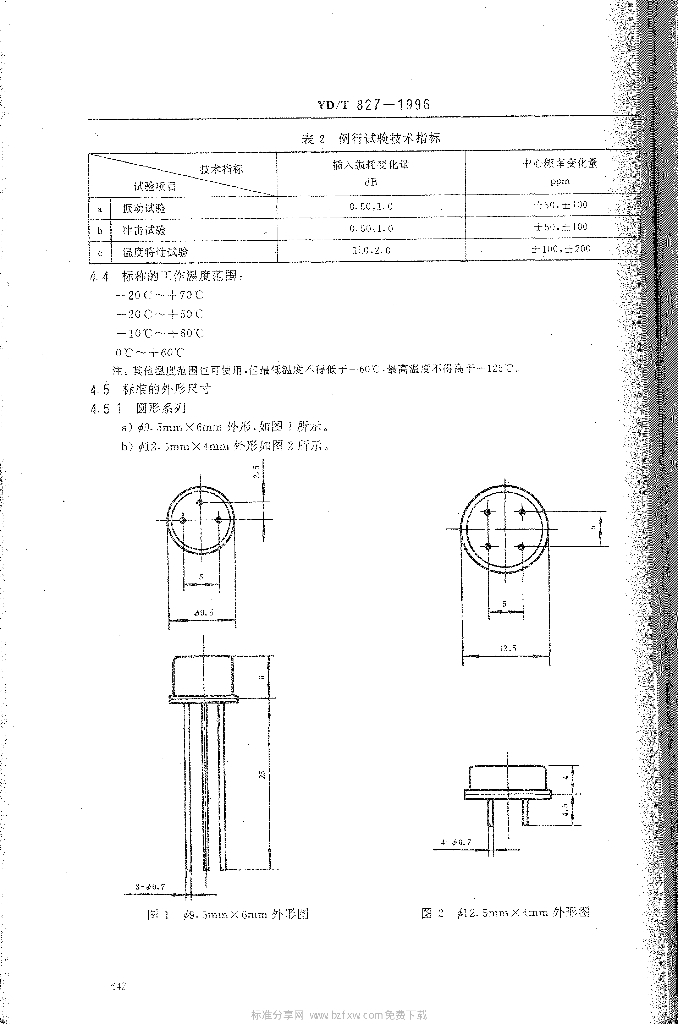

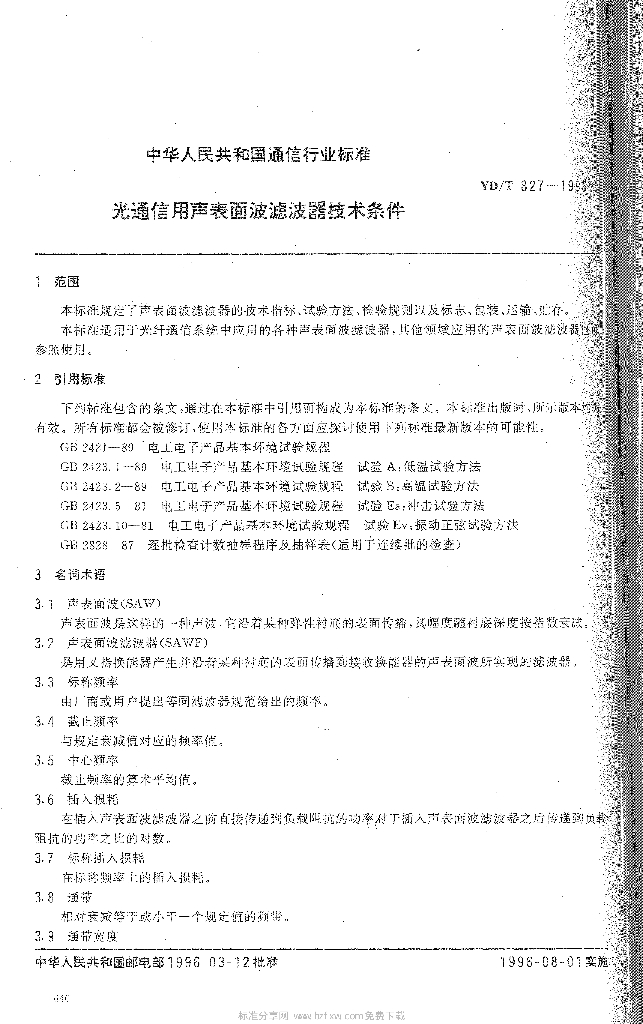

内容预览
