铜芯聚烯烃绝缘铝塑综合护套市内通信电缆试验方法 第5部分：电缆结构试验方法

基础信息

标准简介

YD/T 837.5-1996. 1范围 YD/T 837.5规定了铜芯聚烯烃绝缘铝塑综合护套市内通信电缆结构中的试验方法、试验设备、试验条件、试验步骤、试验结果及计算等的要求。 YD/T 837.5适用于检验铜芯聚烯烃绝缘铝塑综合护套市内通信电缆的结构,也适用于检验其他类似通信电缆的相关性能。 2引用标准 下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。 YD/T 837.1-1996铜芯聚烯烃绝缘 铝塑综合护套市内通信电缆试验方法第1部分总则 3-般规定 结构试验除应符合本标准的规定外,还应符合YD/T 837.1的规定。 4试验方法 4.1电缆最大外径、护套厚度、吊带尺寸测量 4.1.1试验设 备 4.1.1.1读数显微镜或放大倍数至少10倍的测量投影仪,精度0.01mm。有争议时,应采用读数显微镜。 4.1.1.2千分尺 :分度值0.01mm。 4.1.1.3游标卡尺 :分度值0.02mm。 4.1.2试样制备 4.1.2.1从成品电缆两端各截取一个长约100mm的试样(当用4. 1.3.4的方法测量电缆最大外径时，应在电缆两端直接测量)。 4.1.2.2 护套内、外的所有元件须小心除去。 4.1.2.3用适当工具(锐利刀片等)从每个试样上沿着与电缆轴线相垂直的平面切取一个试片,必要时,切片应仔细修平。 4.1.3试验步骤 4.1.3.1将试片置于读数显微镜或投影仪下,切割面与光轴垂直,然后读取护套(包括内护套、吊线护套)厚度与吊带高度及宽度。取两位小数,以mm计。读取护套厚度时,应选最薄点。如果需要平均厚度，则选取圆周上均匀分布的6点(包括最薄点在内)。

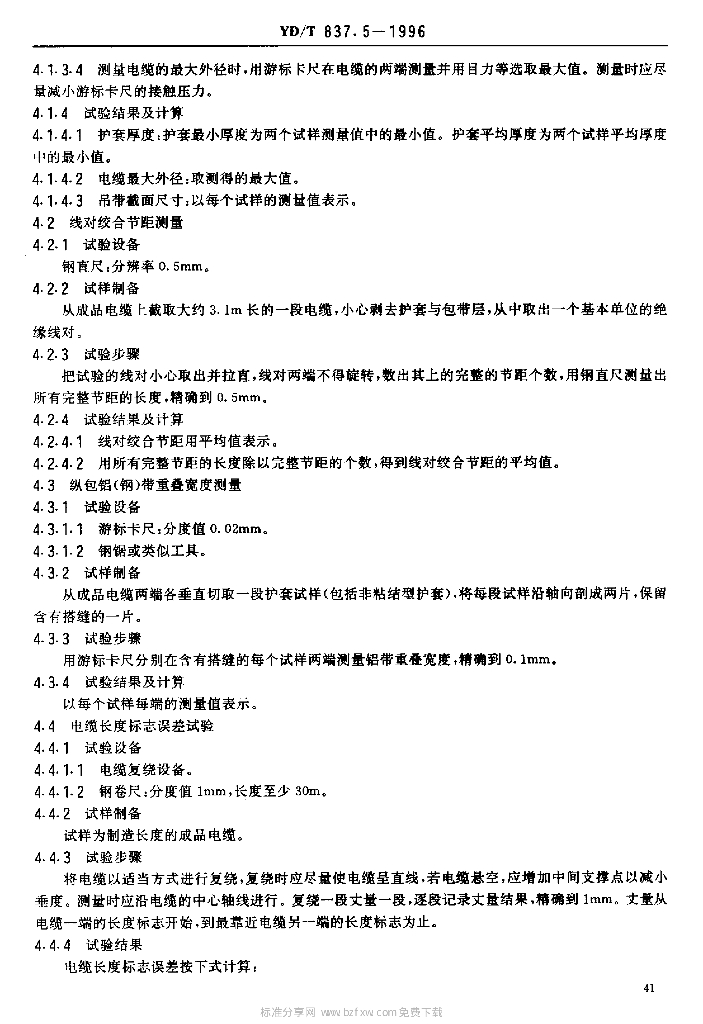

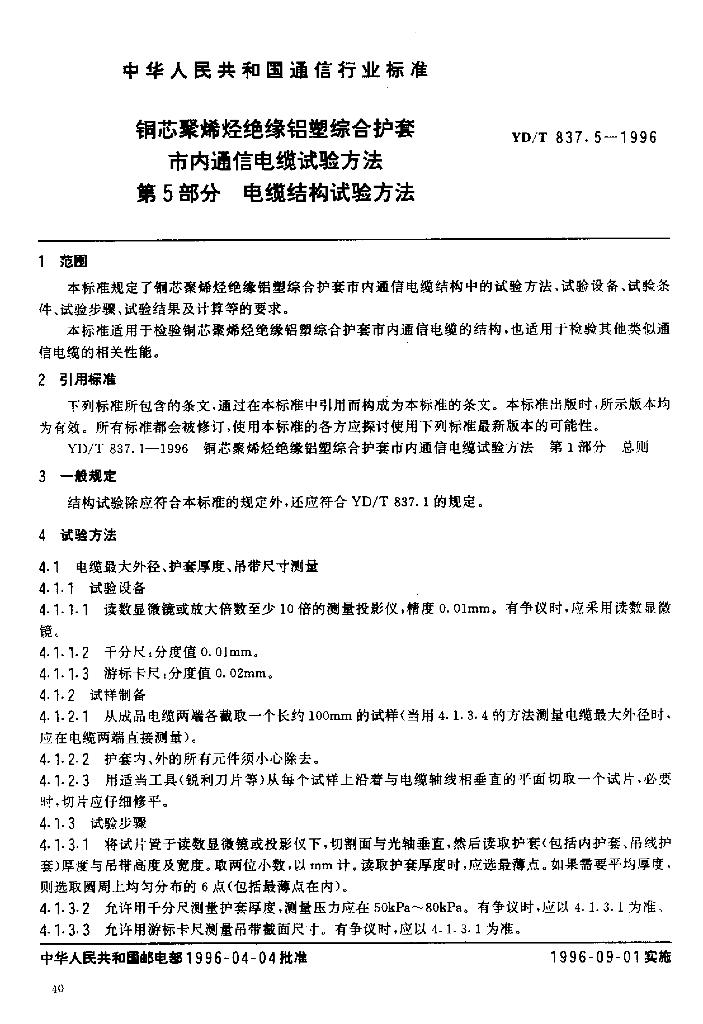

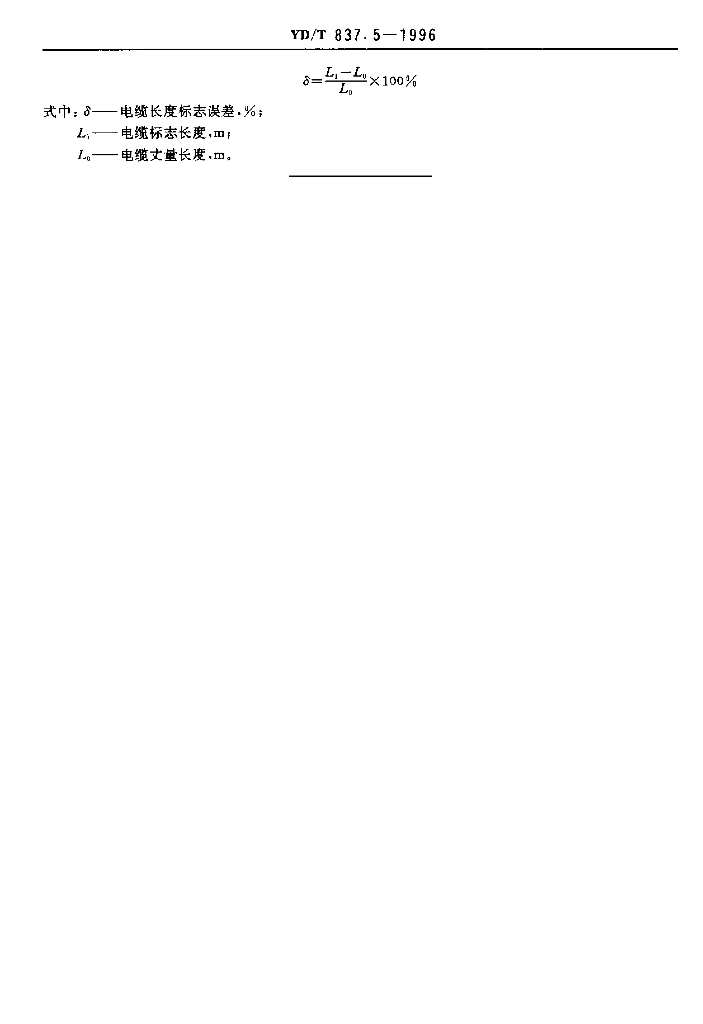

内容预览
