分布反馈激光二极管检测方法

基础信息

标准简介

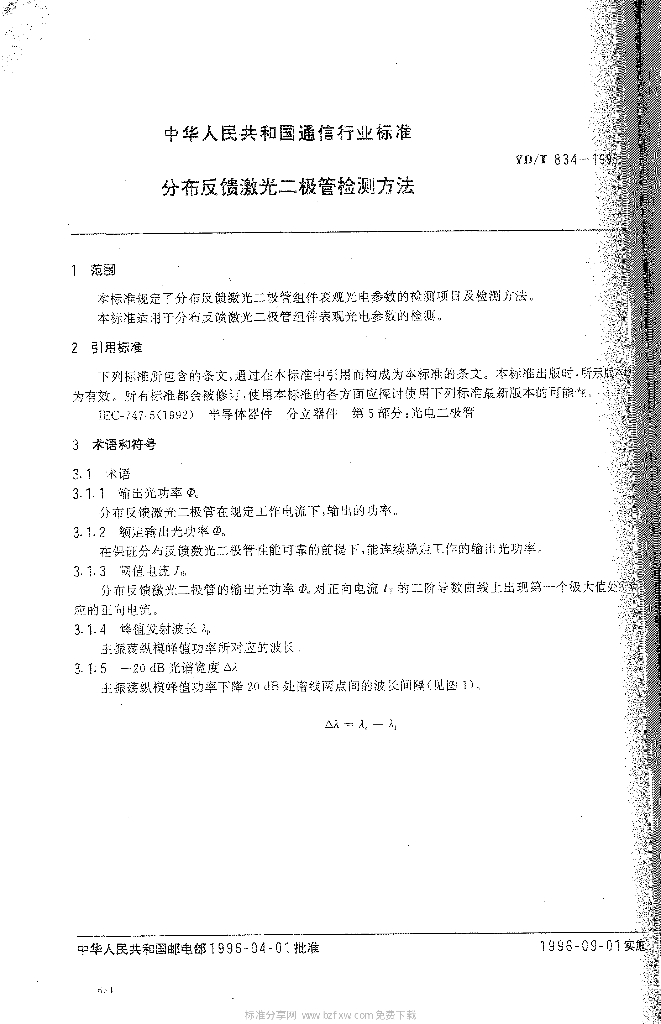

YD/T 834-1996. 1范围 YD/T 834规定了分布反馈激光二极管组件表观光电参数的检测项目及检测方法。 YD/T 834用于分布反馈激光二极管组件表观光电参数的检测。 2引用标准 下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方面应探讨使用下列标准最新版本的可能性。 IEC-747-5(1992)半导体器件 分立器件第5 部分:光电二极管 3. 术语和符号 3.1 术语 3.1.1 输出光功率中。 分布反馈激光二极管在规定工作电流下,输出的功率。 3.1.2 额定输出光功率中。 在保证分布反馈激光二极管性能可靠的前提下,能连续稳定工作的输出光功率。 3.1.3 阈值电流Iu 分布反馈激光二极管的输出光功率。对正向电流Ir的二阶导数曲线上出现第-个极大值处所对 应的正向电流。 3.1.4 峰值发射波长的 主振荡纵模峰值功率所对应的波长。 3.1.5 -20 dB光谱宽度Δλ 主振荡纵模峰值功率下降20dB处谱线两点间的波长间隔(见图1)。 3.1.6 光谱线宽Ou 主振荡纵模功率一半处的谱线两点间的频率间隔。 3.1.7边模抑制比SMSR， 主振荡纵模峰值功率中p与次最大纵模峰值功率中之比(见图2)。 注:边模抑制比通常表示为: 4.3.4检测方法 按图5所示,在规定范围内给被测分布反馈激光二极管组件施加直流驱动电流，并记录其输出光功率和正向电流间的关系，在笛卡尔坐标上绘出输出光功率和正向电流曲线。 并由此求出光功率对正向电流的二阶导数曲线,此曲线上出现第一个极大值处所对应的Ip为分布反馈激光二极管的阈值电流Im(见图6)。
