SDH 微波通信系统测量方法

基础信息

标准简介

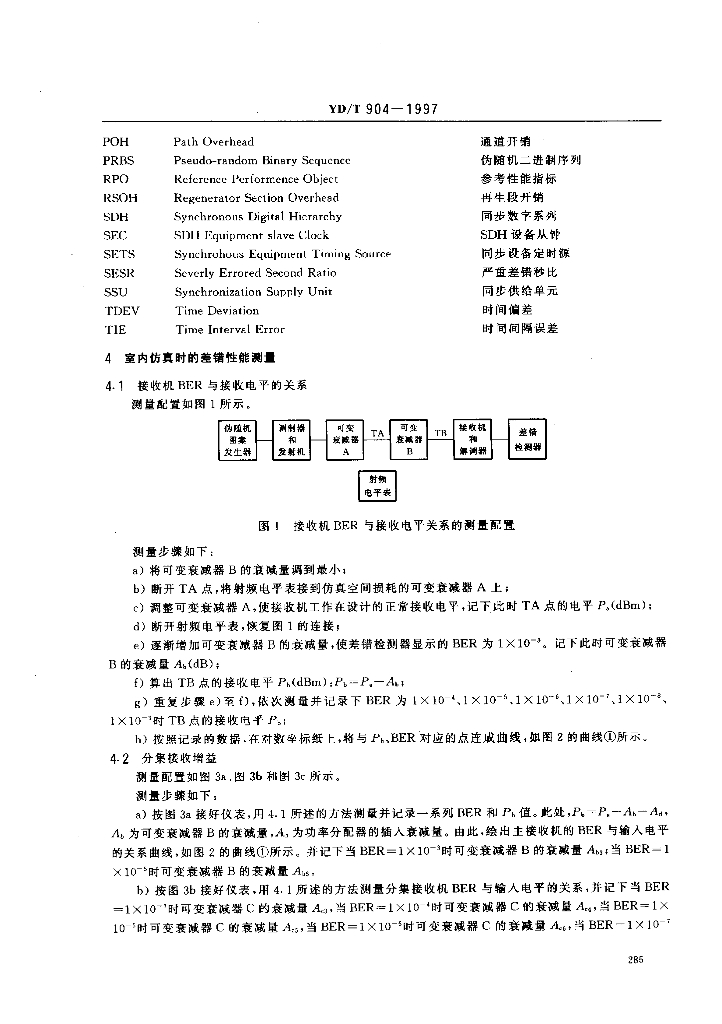

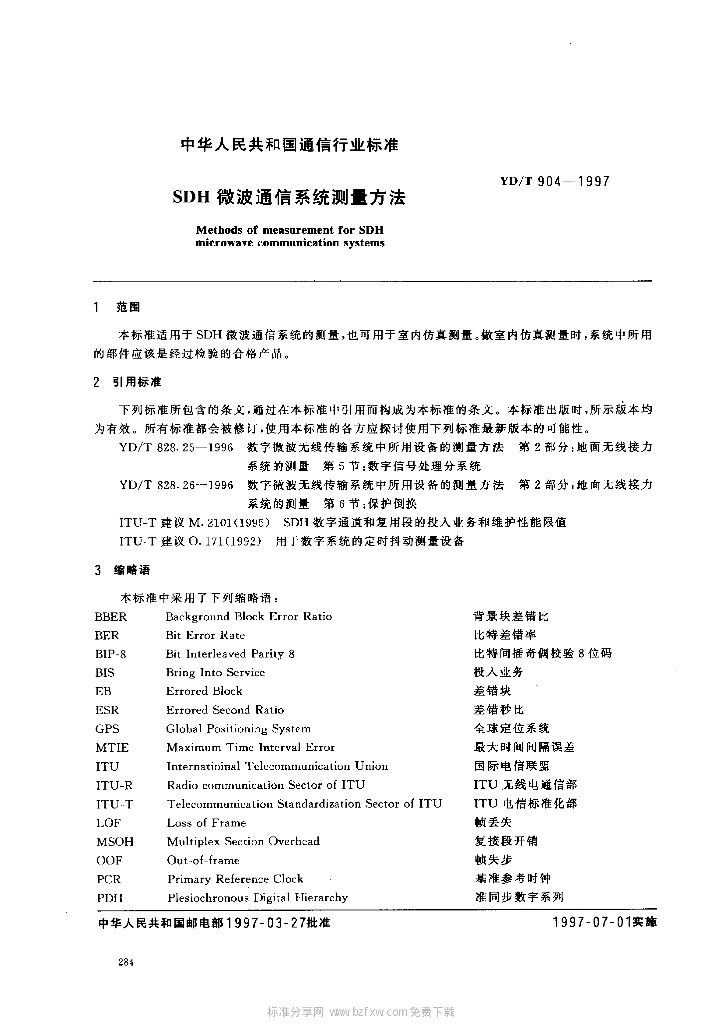

YD/T 904-1997.Methods of measurement for SDH microwave communication systems. 1范围 YD/T 904适用于SDH微波通信系统的测量,也可用于室内仿真测量。做室内仿真测量时,系统中所用;的部件应该是经过检验的合格产品。 2引用标准 下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。 YD/T 828.25-1996数字微波无线传输系统中所用设备的测量方法第2部分:地面无线接力系统的测量第5节:数字信号处理分系统 YD/T 828.26-1996数字微 波无线传输系统中所用设备的测量方法第2部分:地面无线接力系统的测量第6节:保护倒换 ITU-T建议M. 2101(1995)SDH数字通道和复用段的投人业务和维护性能限值 ITU-T建议O.171(1992)用于数字系统的定时抖动测量设备 3缩略语 本标准中采用了下列缩略语: BBER Background Block Error Ratio 背景块差错比. BER Bit Error Rate 比特差错率 BIP-8 Bit Interleaved Parity 8 比特间插奇偶校验8位码 4室内仿真时的差错性能测量 4.1接收机BER与接收电平的关系 测量配置如图1所示。 测量步骤如下: a)将可变衰减器B的衰减量调到最小; b)断开TA点,将射频电平表接到仿真空间损耗的可变衰减器A上; c)调整可变衰臧器A,使接收机工作在设计的正常接收电平,记下此时TA点的电平P. (dBm); d)断开射频电平表,恢复图1的连接; e)逐渐增加可变衰减器B的衰减量,使差错检测器显示的BER为1X10-3。 记下此时可变衰减器B的衰减量Ab(dB);
