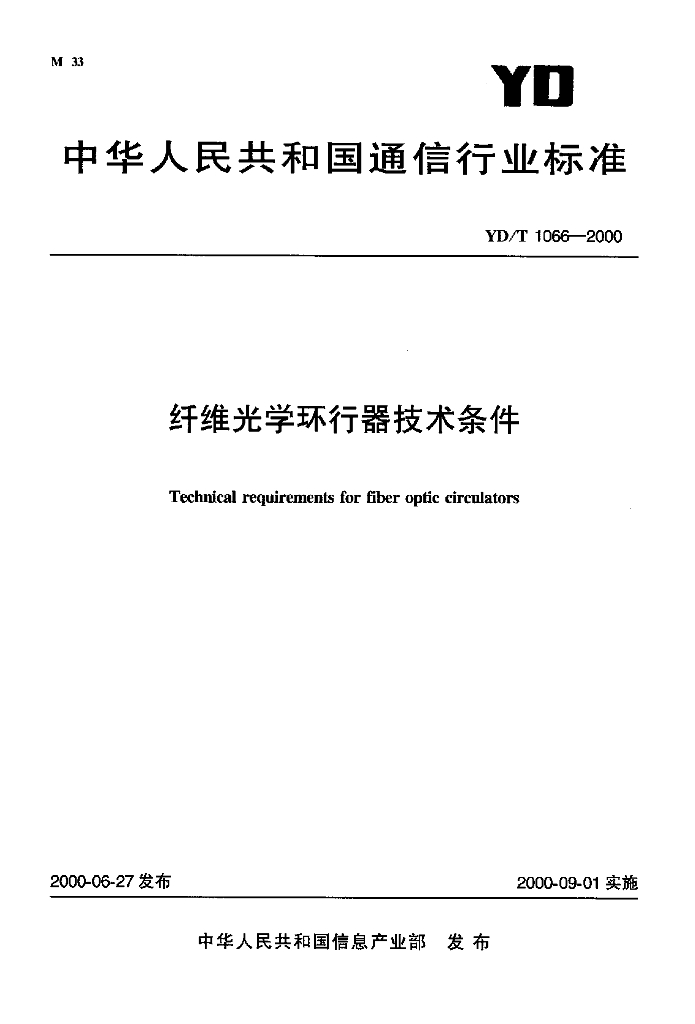

纤维光学环行器技术条件

基础信息

标准简介

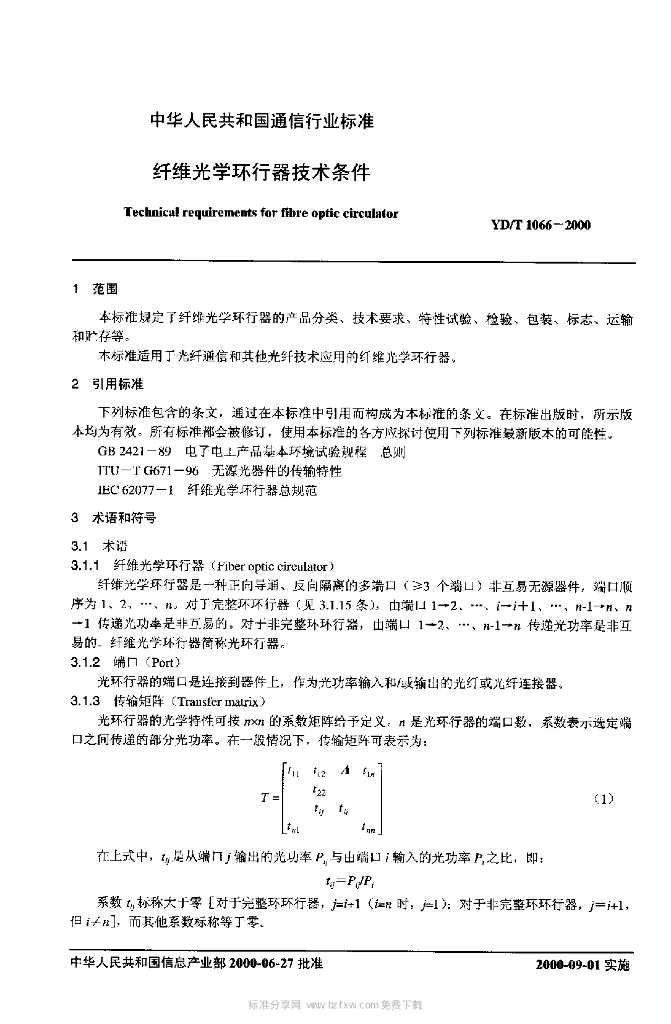

YD/T 1066-2000.Technical requirements for fiber optic circulators. 1范围 YD/T 1066规定了纤维光学环行器的产品分类、技术要求、特性试验、检验、包装、标志、运输和贮存等。 YD/T 1066适用于光纤通信和其他光纤技术应用的纤维光学环行器。 2引用标准 下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 2421-89电子电工产品基本环境试验规程总则 ITU-T G671-96无源光器件的传输特性 IEC 62077-1纤维光学环行器总规范 3术语和符号 3.1术语 3.1.1纤维光学环行器(Fiber optic circulator) 3.1.2端口(Port) 光环行器的端口是连接到器件上，作为光功率输入和/或输出的光纤或光纤连接器。 3.1.3传输矩阵(Transfer matrix) 光环行器的光学特性可按nXn的系数矩阵给予定义。n是光环行器的端口数，系数表示选定端口之间传递的部分光功率。在一般情况下，传输矩阵可表示为: 4分类 4.1分类 光环行器按下列原则分类: (1)端口数，如三端口、四端口、..... (2)类型，如完整环环行器、非完整环环行器; (3)工作原理，如法拉弟效应(磁光效应)、科顿一穆顿效应(磁场屈折效应)和克尔效应(电介质内的光电效应); (4)工作波长，如短波长环行器(630nm) 和长波长环行器(1310nm、 1550nm)。 4.2识别 光环行器的识别应包括工作原理、工作波长、类型、端口数、端口形式、评定水平等信息。 5技术要求 5.1光学性能 光环行器的光学性能如表2所示。
