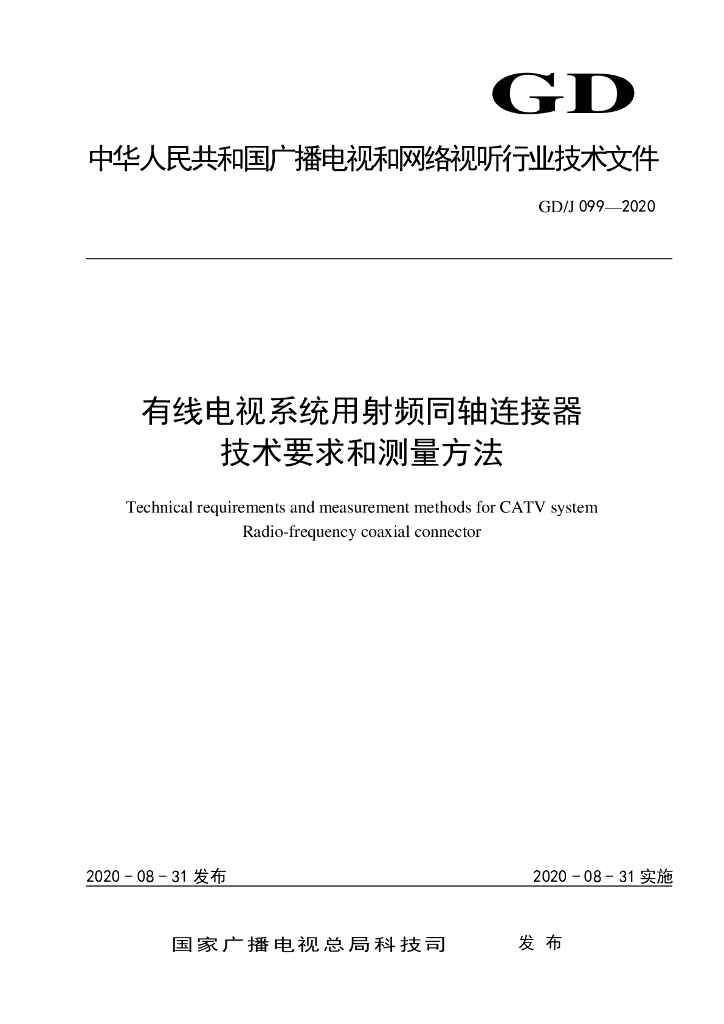

有线电视系统用射频同轴连接器技术要求和测量方法

基础信息

标准简介

GD/J 099-2020.Technical requirements and measurement methods for CATV system Radio-frequency coaxial connector. b)1h内使水冷却至室温，并在此温度下保持1h。然后，在1h之内把水冷却至10'C士2"C，在此温度下再保持1h.然后使水温回升至室温。从被测射频同轴连接器置于水中开始算起，经历24h. c) 被测射频同轴连接器仍然处于水中，通过保留在水外的电缆内外导体，分别按4.6和4.7中的测量方法测量被测射频同轴连接器的绝缘电阻和耐电压，并且应符合3. 3. 1的要求。 4.10稳态湿热 测量步骤如下: b)将被测射频同轴连接器放入湿热试验箱中，按照3.3. 2的要求设置试验箱的温度和湿度;设置完成后，按3.3.2的要求将被测射频同轴连接器在试验箱中进行168h试验: c)从试验箱中取出被测射频同轴连接器后应立刻抖动以去掉表面的露珠，并在15min之内，按4.7中的测量方法测量被测射频同轴连接器的耐电压，应符合3.3.2的要求: d)然后，将被测射频同轴连接器暴露在标准大气条件下恢复1.5h至2h; e)恢复期结束后，按4.6中的测量方法测量被测射频同轴连接器的绝缘电阻，同时对射频同轴连接器进行外观检查，所有项目应符合3.3.2的要求。 4.11 高温 测量步骤如下: a)按照3.3.3的要求设置高温试验箱的温度。当试验箱温度达到3.3.3规定温度的85%时，将被测射频同轴连接器放入高温试验箱中，再升至3. 3. 3规定的温度并保持2h.在整个试验过程中，应无电流流过被测射频同轴连接器。 在试验完成后，将被测射频同轴连接器在室温下恢复1.5h至2h。 c)恢复期结束后，按4.6中的测量方法测量被测射频同轴连接器的绝缘电阻同时对被测射频同轴连接器进行外观检查，所有项目应符合3. 3.3的要求。 4.12 低温 测量步骤如下: a)按照3.3.4的要求设置低温试验箱的温度。当试验箱温度达到3.3.4规定温度的85%时，将被测射频同轴连接器放入低温试验箱中，再降至3.3.4规定的温度并保持2h。在整个试验过程中，应无电流流过被测射频同轴连接器。 b)在试验完成后，将被测射频同轴连接器在室温下恢复1. 5h至2h. c)恢复期结束后，按4.6中的测量方法测量被测射频同轴连接器的绝缘电阻，同时对被测射频同轴连接器进行外观检查，所有项目应符合3. 3.4的要求。
