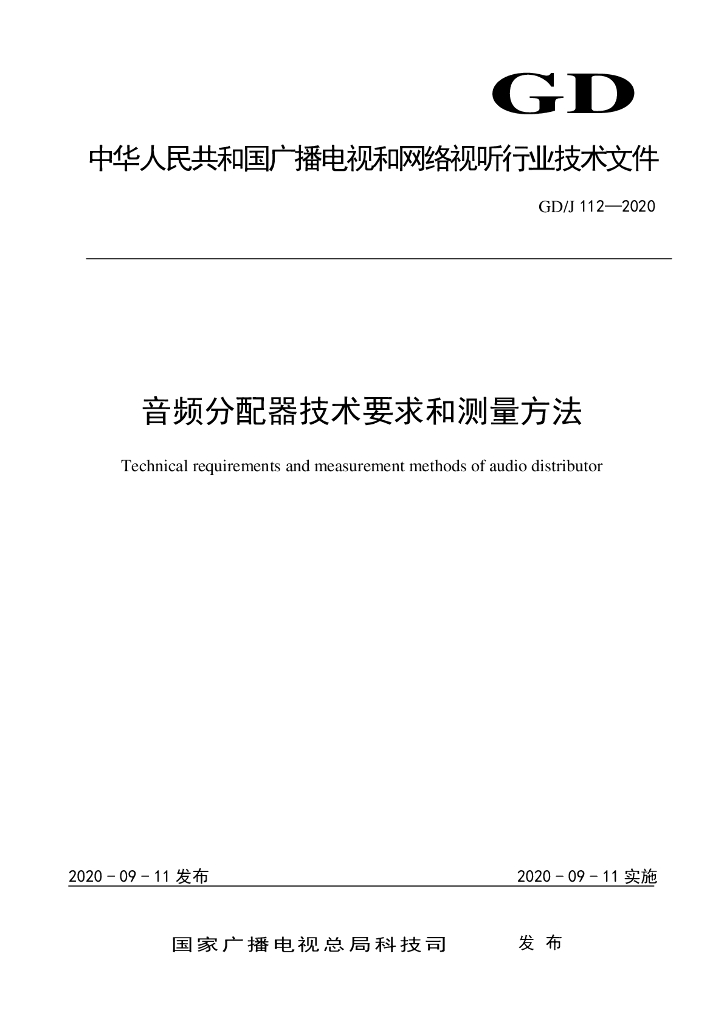

音频分配器技术要求和测量方法

基础信息

标准简介

GD/J 112-2020.Technical requirements and measurement methods of audio distributor. 测量框图见图1。 5.2.1.7.2测量步骤 测量步骤如下: a)按图1连接测量仪器和被测设备; b) 数字音频信号源输出AES信号，经被测数字音频分配器后，接入音频分析仪: c)用音频分析仪检查信 号数据字，确认数字音频格式。 5.2.1.8 介入增益的测量 5.2.1.8.1测量框图 测量框图见图1。 5.2.1.8.2测量步骤 测量步骤如下: . a)按图 1连接测量仪器和被测设备: b)信号发生器送出幅度为-20dBFS的1kHz正弦波测量信号,调整信号发生器的输出阻抗,使之与被测设备的输入阻抗相匹配,调整被测设备至正常工作状态; c) 被测设备输出信号与输入信号的电平幅度偏差为介入增益。 5.2.1.9信噪比(不加权)的测量 5.2.1.9.1测量框图 测量框图见图1。 5.2.1.9.2测量步骤 测量步骤如下: . a)按图1连接测量仪器和被测设备; b)信号发生 器送出幅度为-20dBFS的1kHz正弦波测量信号，调整信号发生器的输出阻抗,使之与被测设备的输入阻抗相匹配,调整被测设备至正常工作状态: c)从数字 音频分析仪读取输出信号电平Ps: d)断开被测设备的输入接线，在输入端加上等额匹配电阻，再从分析仪中读取额定带宽内的噪声电平Px: . e) 按式(1)计算不加权信噪比(SNR) 。
