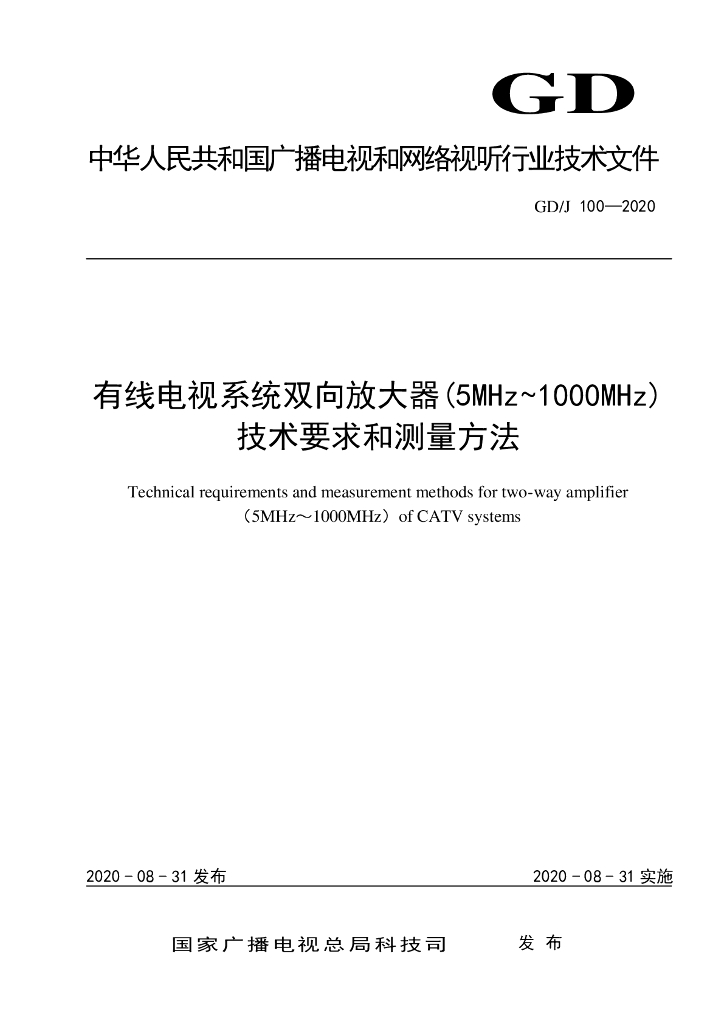

有线电视系统双向放大器(5MHz~1000MHz)技术要求和测量方法

基础信息

标准简介

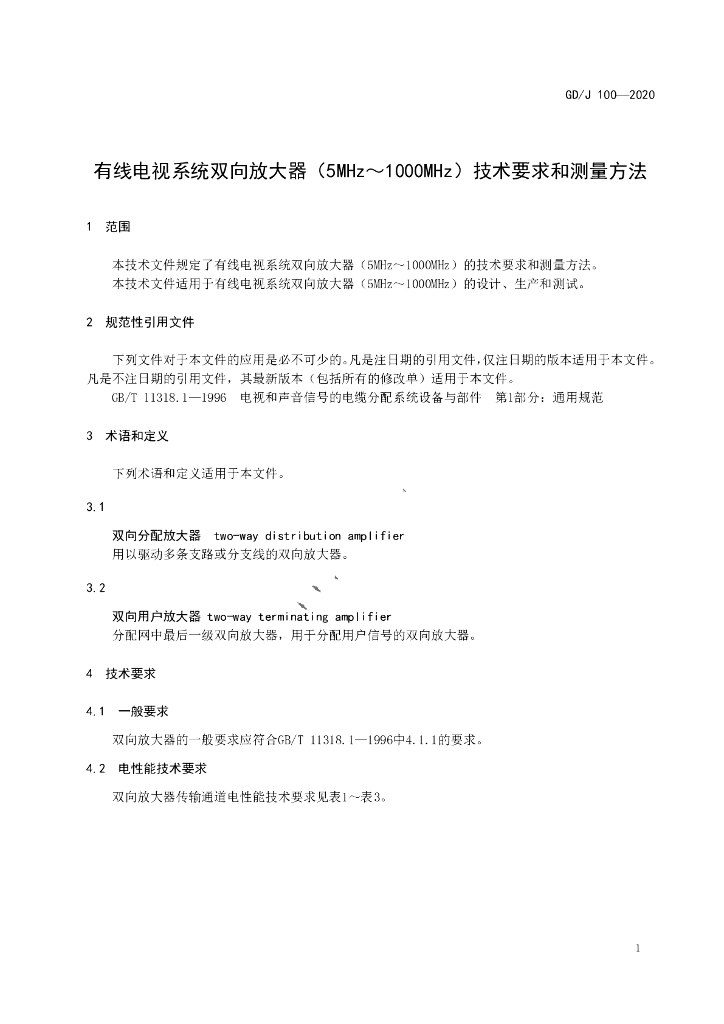

GD/J 100一2020.Technical requirements and measurement methods for two- way amplifier (5MHz~1000MHz) of CATV systems.1范围本GD/J 100规定了有线电视系统双向放大器(5MHz~ 100MHz)的技术要求和测量方法。本GD/J 100适用于有线电视系统双向放大器( 5MHz~ 100MHz2)的设计、生产和测试。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注8期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T 11318. 1-1996电视和声 音信号的电缆分配系统设备与部件第1部分: 通用规范3术语和定义下列术语和定义适用于本文件。3.1双向分配放大器two-way distr ibut ion amplifier用以驱动多条支路或分支线的双向放大器。3.2双向用户放大器two-way terminating amplifier .分配网中最后一级双向放大器，用于分配用户信号的双向放大器。4技术要求4.1 一般要求双向放大器的一般要求应符合GB/T 11318. 1-1996中4.1. 1的要求。4.2电性 能技术要求双向放大器传输通道电性能技术要求见表1~表3。5.1.2测量步骤测量步骤如下:a)将网络分析仪的工作频率设置到被测放大器的工作频段，并将网络分析仪输出电平设置为72dBμV，对网络分析仪进行校准:b)按图1连接被测放大器和网络分析仪:c)将被测放大器的增益调到最大值，斜率调到最小值:d)读取被测放大器上行/下行标称最高工作频率的增益值，即为放大器的最小满增益;e) 在标称频率范围内的增益不低于标称增益，则频率范围符合要求。5.2 带内平坦度5.2.1测量框图测量框图如图1所示。5.2.2测量步骤测量步骤如下:a)将网络分析仪的工作频率设置到被测放大器的工作频段，并将网络分析仪输出电平设置到72dByV,对网络分析仪进行校准:按图1连接被测放大器和网络分析仪:c) 将被测放大器的增益调到最大值，斜率调到最小值:d)分别读取.上行/下行工作频率范围内增益的最大值和最小值，其差值除以2即为带内平坦度。5.3噪声系数5.3.1测量框图测量框图如图2所示。
