有线电视系统输出口(5MHz~1000MHz)技术要求和测量方法

基础信息

标准简介

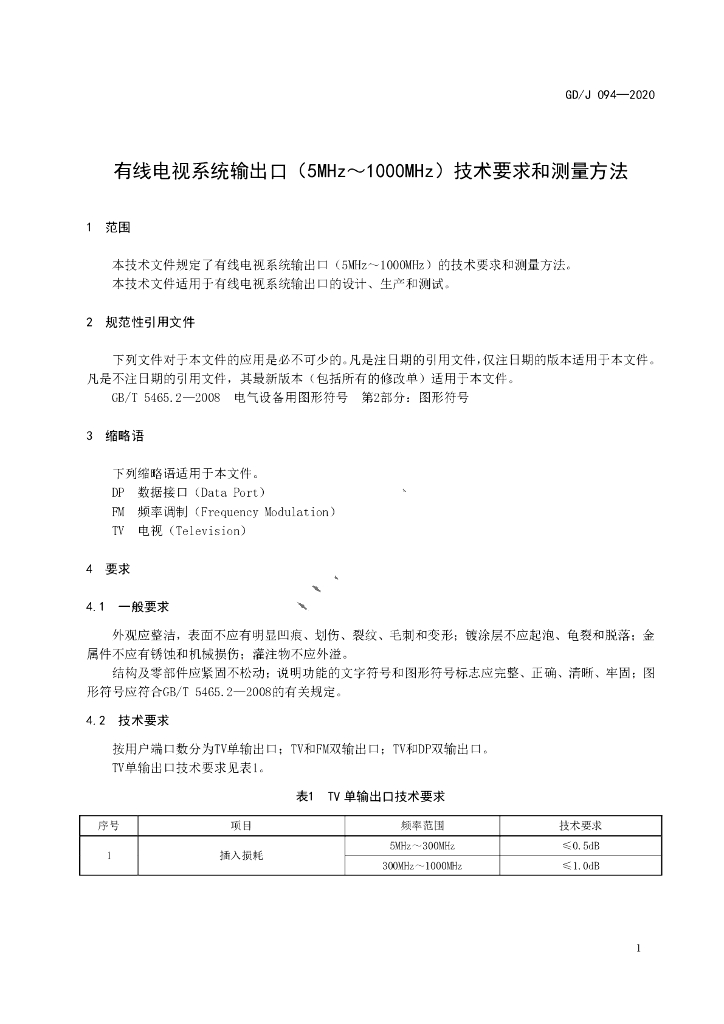

GD/J 094-2020.Technical requirements and measurement methods for CATV system outlets(5MHz~ 1000MHz). 1范围 本GD/J 094规定了有线电视系统输出口(5MHz~ 1000MHz)的技术要求和测量方法。 本GD/J 094适用于有线电视系统输出口的设计、生产和测试。 2规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注8期的引用文件，其最新版本(包括所有的修改单)适用于本文件。 GB/T 5465.2- -2008 电气设备用图形符号第2部分: 图形符号 3缩略语 下列缩略语适用于本文件。 DP数据接口(Data Port) FM频率调制 (Frequency Modulation) TV电视(Television) 4要求 4.1 一般要求 外观应整洁，表面不应有明显凹痕、划伤、裂纹、毛刺和变形:镀涂层不应起泡、龟裂和脱落:金属件不应有锈蚀和机械损伤:灌注物不应外溢。 结构及零部件应紧固不松动;说明功能的文字符号和图形符号标志应完整、正确、清晰、牢固;图形符号应符合GB/T 5465. 2- -2008的有关规定。 4.2技术要求 按用户端口数分为TV单输出口; TV和FM双输出口; TV和DP双输出口。 TV单输出口技术要求见表1。 5.2.2测量步骤 测量步骤如下: a)选择网络分析仪为“传输”测量模式，设置网络分析仪的起止频率分别为5MHz和1000MHz,其他参数为仪器默认值，对网络分析仪进行校准; b)按图1所示，根据测量项目连接有线电视系统输出口和网络分析仪，对有线电视系统输出口未连接端口用75Q2标准负载终接; c)用网络 分析仪测量有线电视系统输出口的插入损耗，按表1~表3中的相关频率范围选择最差值，即为该频段有线电视系统输出口的插入损耗; d) 重复步骤b)，用网络分析仪测量有线电视系统输出口的相互隔离，按表2、表3中的相关频率范围选择最差值，即为该频段有线电视系统输出口的相互隔离。 5.3反射损耗 5.3.1测量框图

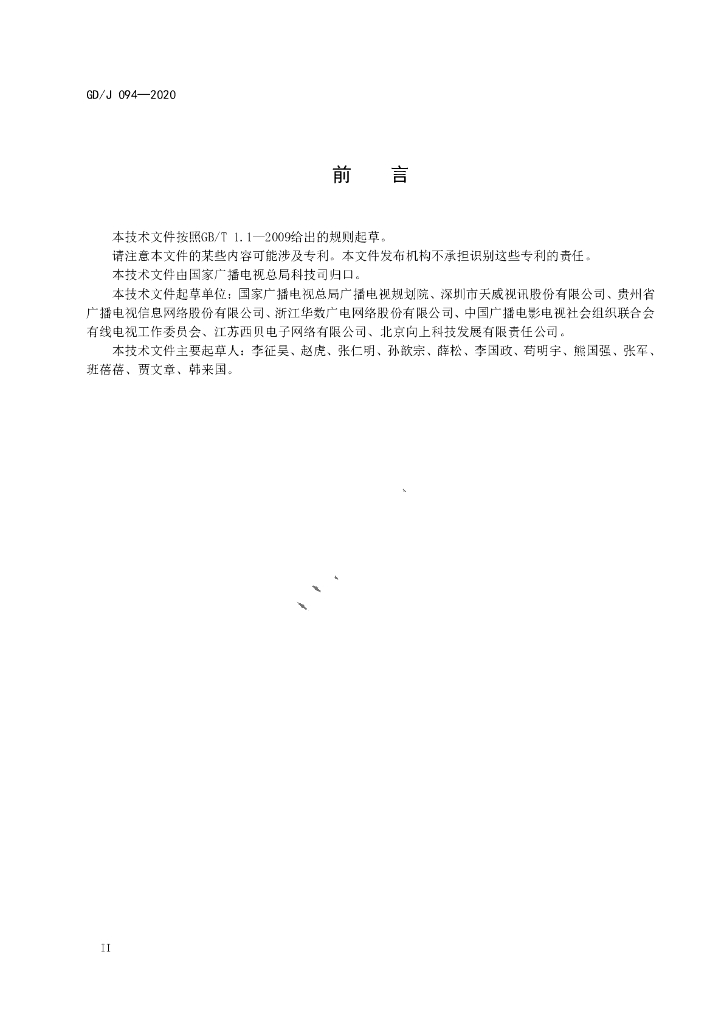

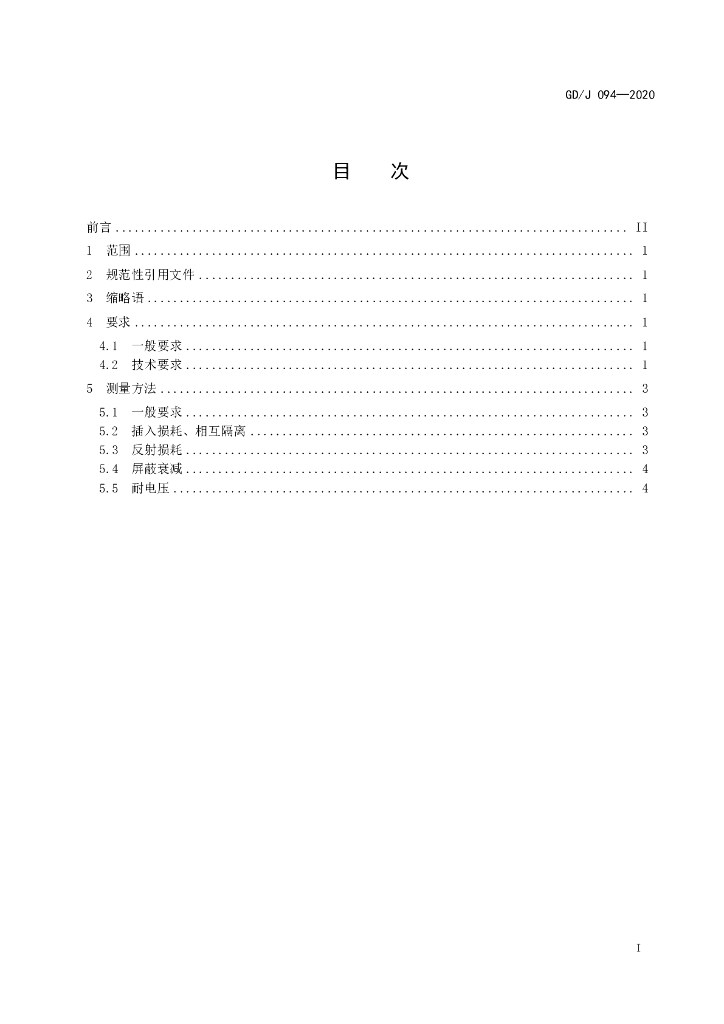

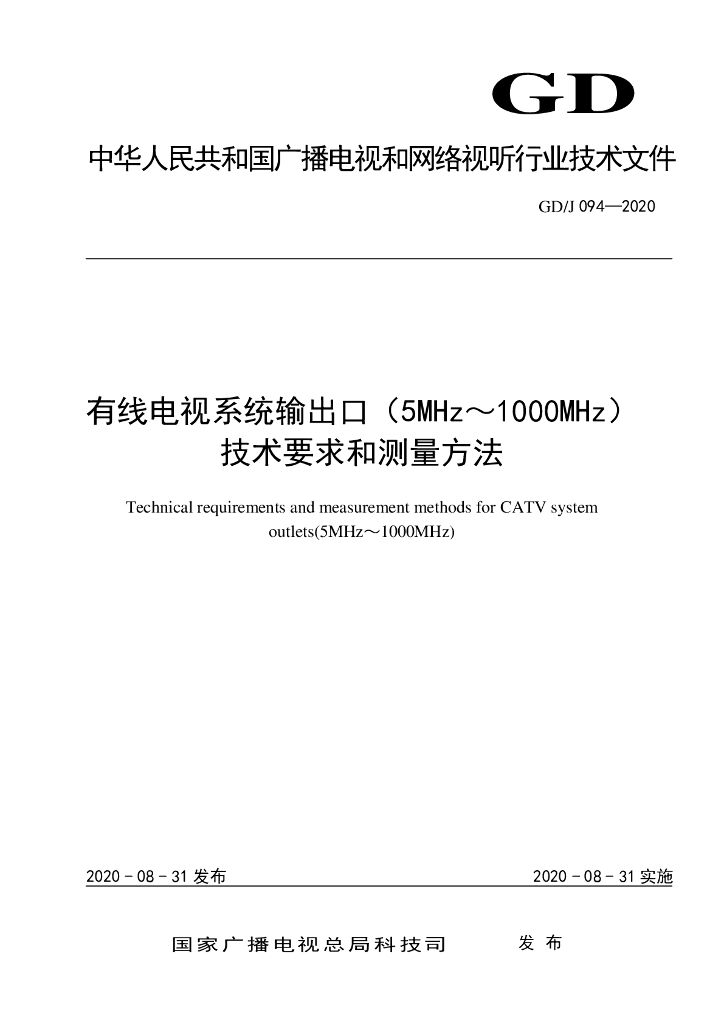

内容预览
