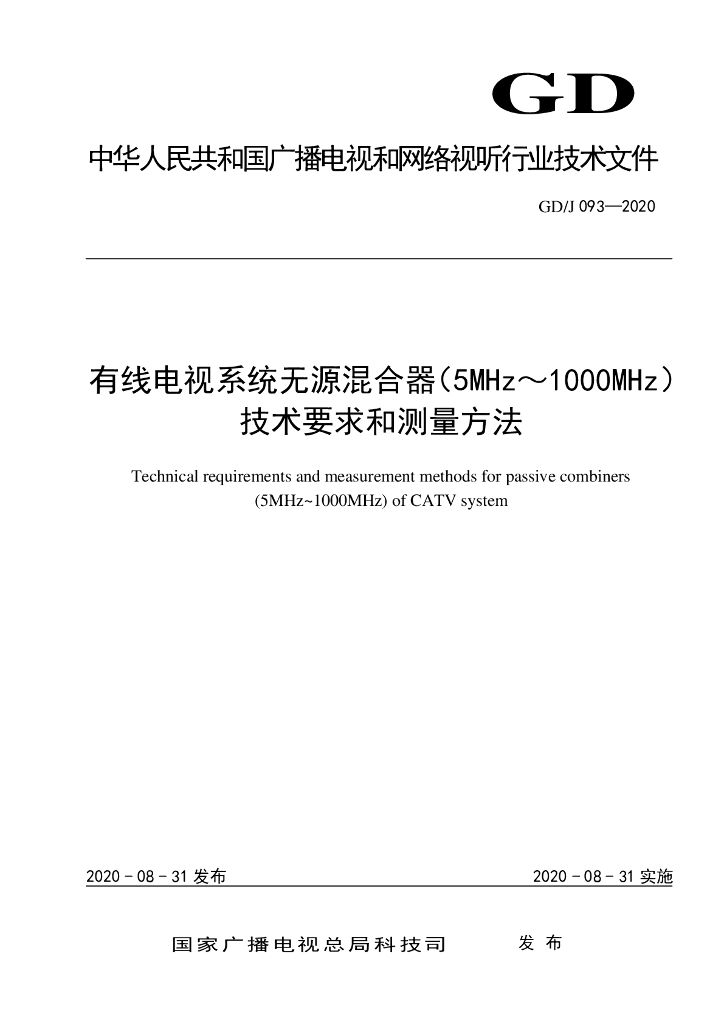

有线电视系统无源混合器(5MHz~1000MHz )技术要求和测量方法
GD/J 093-2020现行行业标准
下载标准电子版
PDF · 5 页 · 422.71KB
登录后可查看已购记录，会员和金币权益与电子标准网共用。
基础信息
标准号
GD/J 093-2020
标准状态
现行
发布日期
2022-10-10
实施日期
2022-10-10
标准简介

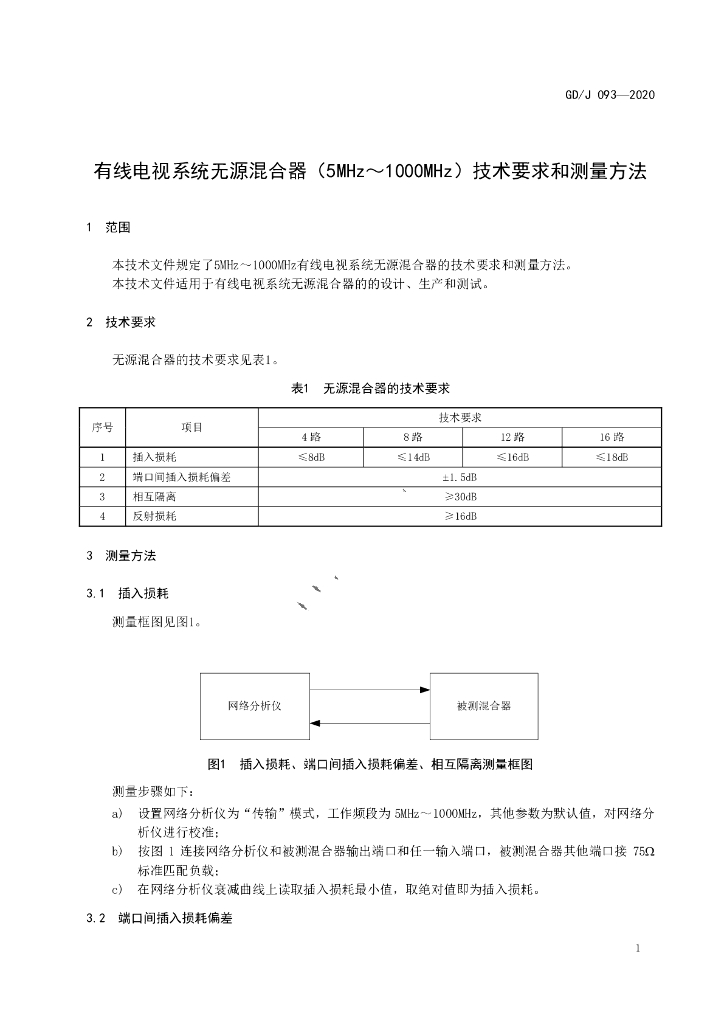

GD/J 093-2020.Technical requirements and measurement methods for passive combiners (5MHz~ 1000MHz) of CATV system. 测量步骤如下: a)设置网络分析仪为“传输”模式，工作频段为5MHz~ 1000MHz，其他参数为默认值，对网络分析仪进行校准: . b)按图1连接网络分析仪和被测混合器输出端口和任一-输入端口，被测混合器其他端口接75Q2标准匹配负载: c)在网络分析仪衰减曲线上读取插入损耗最小值，取绝对值即为插入损耗。 3.2端口间插入损耗偏差 测量框图见图1。 测量步骤如下: a)设置网络分析仪为 “传输”模式，工作频段为5MHz~1000MHz，其他参数为默认值，按图1连接网络分析仪和被测混合器任-一个输入口(作为基准口)和输出口，被测混合器其他端口接75Q标准匹配负载，对基准口的插入损耗进行校准: b)随机更换被测混合 器的输入口，在网络分析仪上直接读取端口间插入损耗偏差。 3.3相互隔离 测量框图见图1。 测量步骤如下: a)设置网络分析仪为 “传输”模式，工作频段为5MHz~ 100MHz，其他参数为默认值，对网络分析仪进行校准: b)按图1连接网络分析仪和被测混合器相邻两个输入端口,被测混合器其他端口接75Q0标准匹配负载; c)在网络分析仪衰减曲线上读取最大值，取绝对值即为相互隔离。 3.4 反射损耗

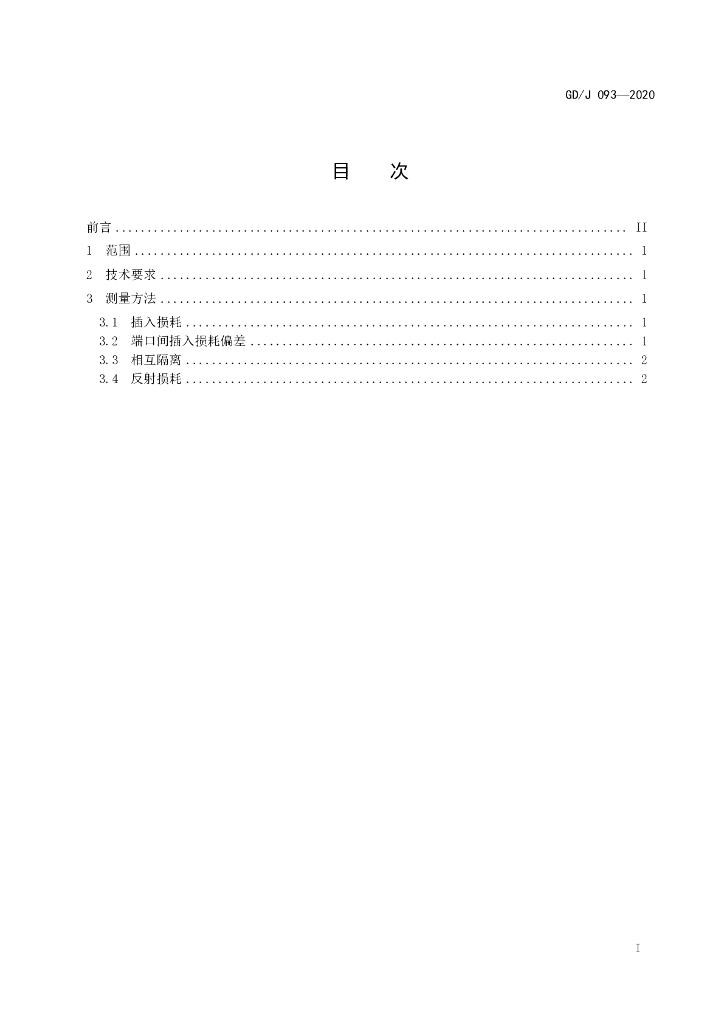

内容预览
