有线电视系统用分支器和分配器 (5MHz~1000MHz)技术要求和测量方法

基础信息

标准简介

GD/J 095-2020.Technical requirements and measurement methods for diverters and distributors (5MHz ~ 1000MHz) of CATV systems. 本GD/J 095规定了有线电视系统用分支器和分配器( 5MHz ~ 100MHz2)技术要求和测量方法。 本GD/J 095适用于有线电视系统用分支器和分配器( 5MHz~ 100MHz)的设计、生产和测试。 2规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。 GB/T 5465.2- -2008 电气设备用图形符号第2部分: 图形符号(IEC 60417 DB:2007, IDT) GB/T 11318. 1-1996电视和声 音信号的电缆分配系统设备与部件第1部分: 通用规范 3产品分类 3.1按使用条件分类 室内型和野外型。 3.2按输出口数分类 室内型分支器按分支口数分为一分支器、二分支器、三分支器、四分支器。 野外型分支器按分支口数分为一分支器、二分支器、四分支器。 室内型分配器按输出口数分为二分配器、三分配器、四分配器、六分配器、八分配器、十分配器、十二分配器、十四分配器和十六分配器。 野外型:分配器按输出口数分为二分配器、三分配器和四分配器。 4技术要求 4.1一般要求 部件的外观应整洁，表面不应有明显凹痕、划伤、裂纹、毛刺、变形等现象;表面镀涂层不应起泡、龟裂和脱落;金属件不应有锈蚀和机械损伤:灌注物不应外溢。整机机械结构及零部件应紧固无松动。说明功能的文字符号和图形符号标志应完整、正确、清晰、牢固，图形符号应符合GB/T 5465. 2- -2008的规定。 有线电视系统用分支器和分配器端口阻抗标称为7502。野外型分支器和分配器端口中心间距应不小于26mm，室内型分支器和分配器端口中心间距应不小于22mm.有线电视系统用室内型分支器和分配器可不具备防水和过电流能力;有线电视系统用野外型分支器

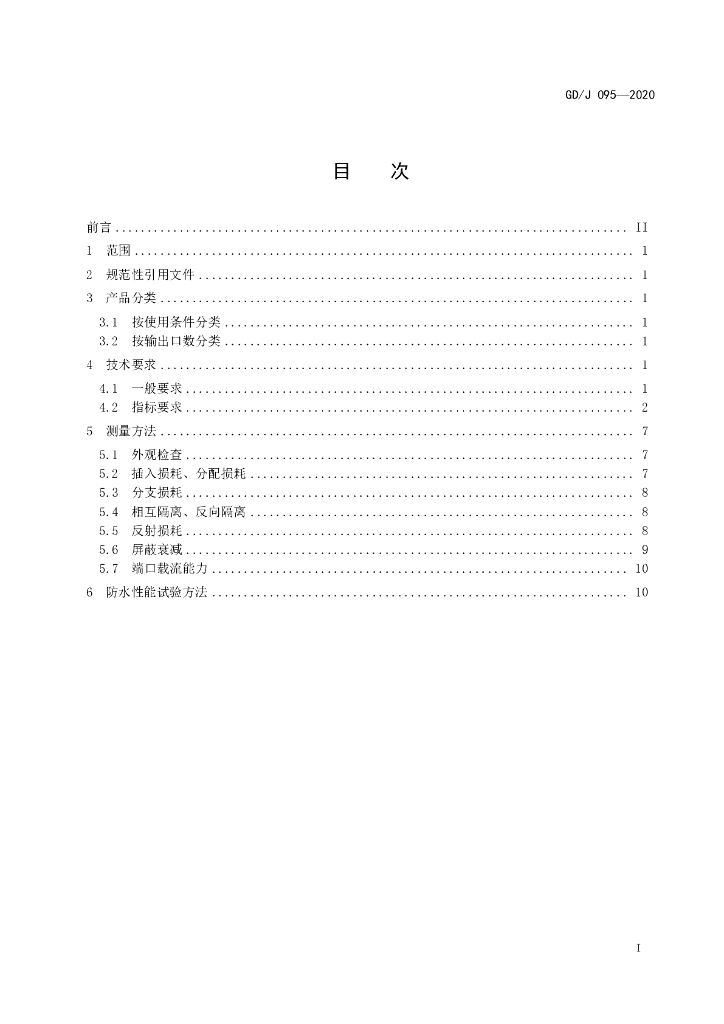

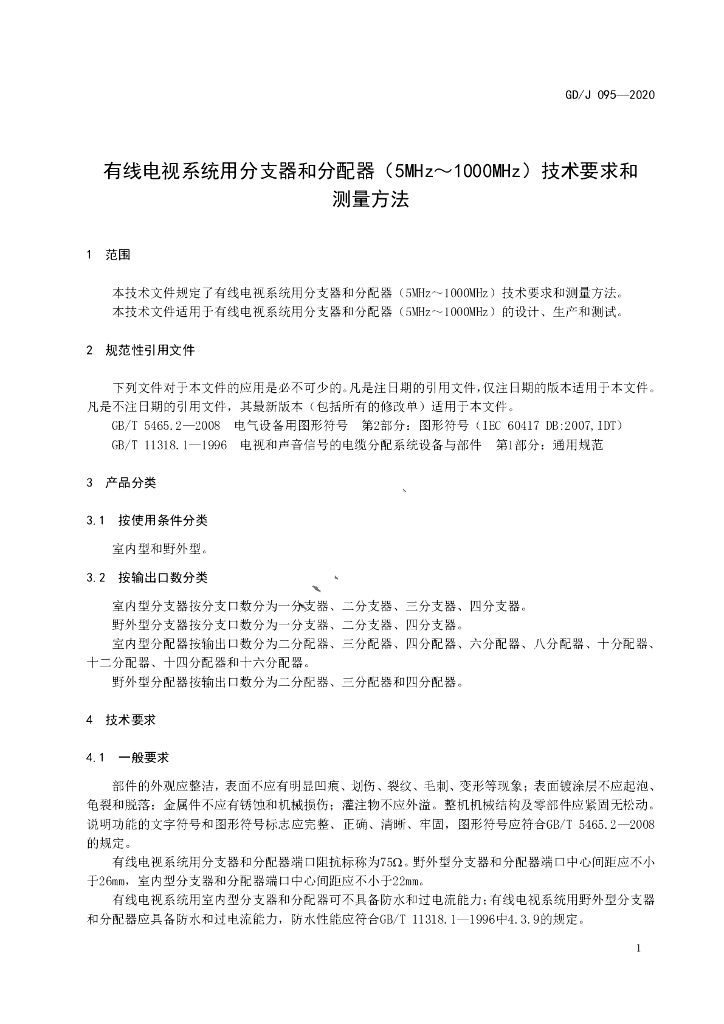

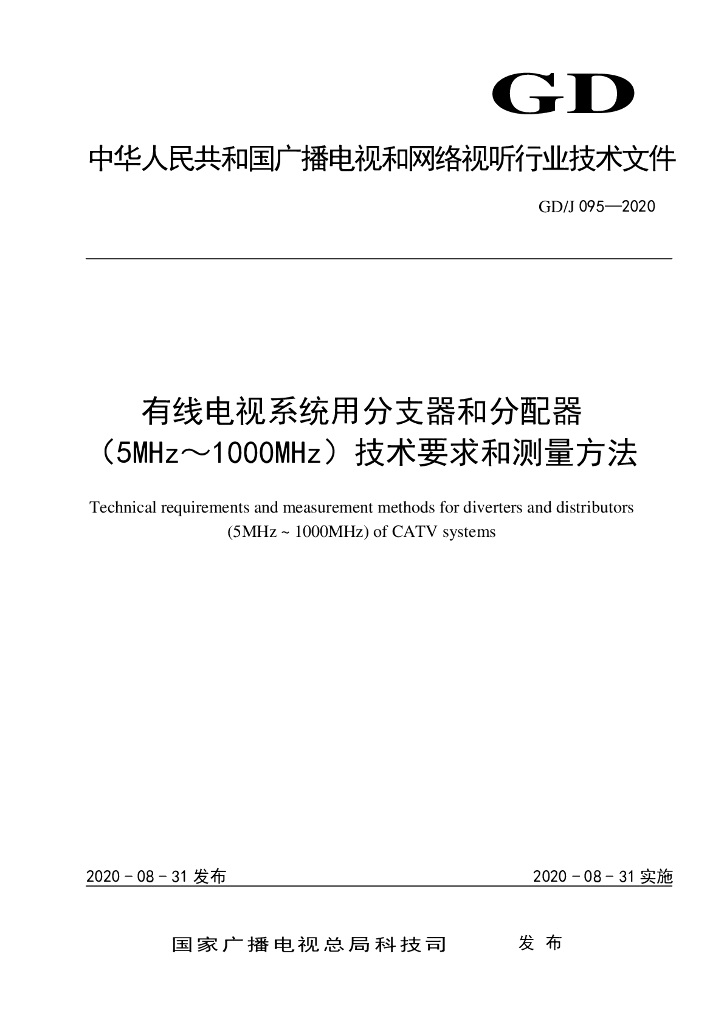

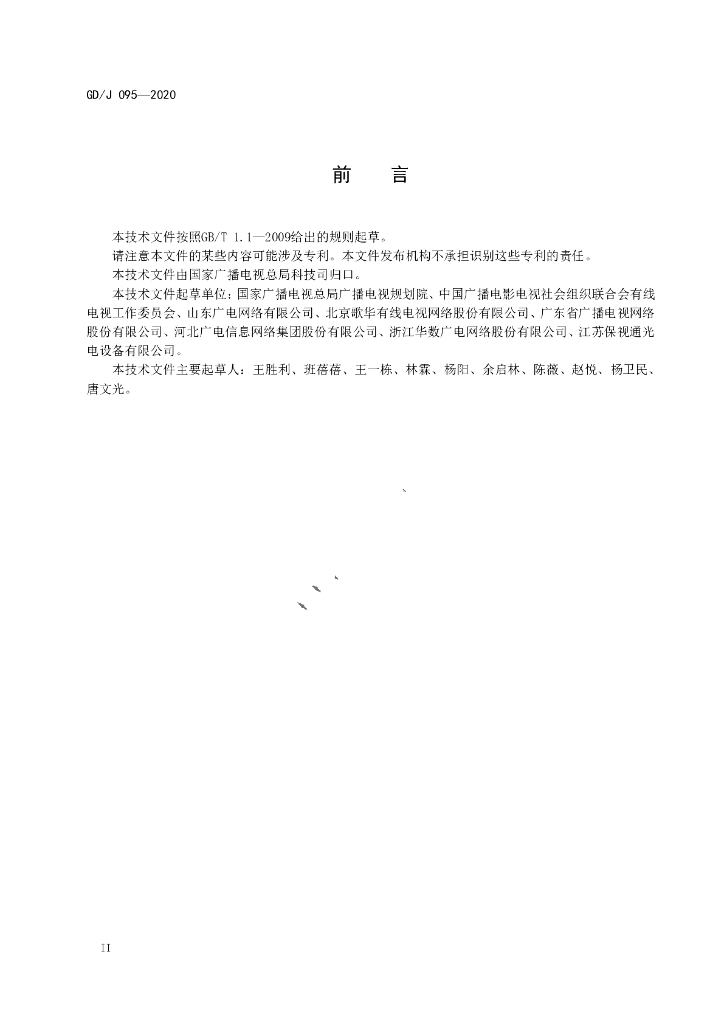

内容预览
