音频切换器技术要求和测量方法

基础信息

标准简介

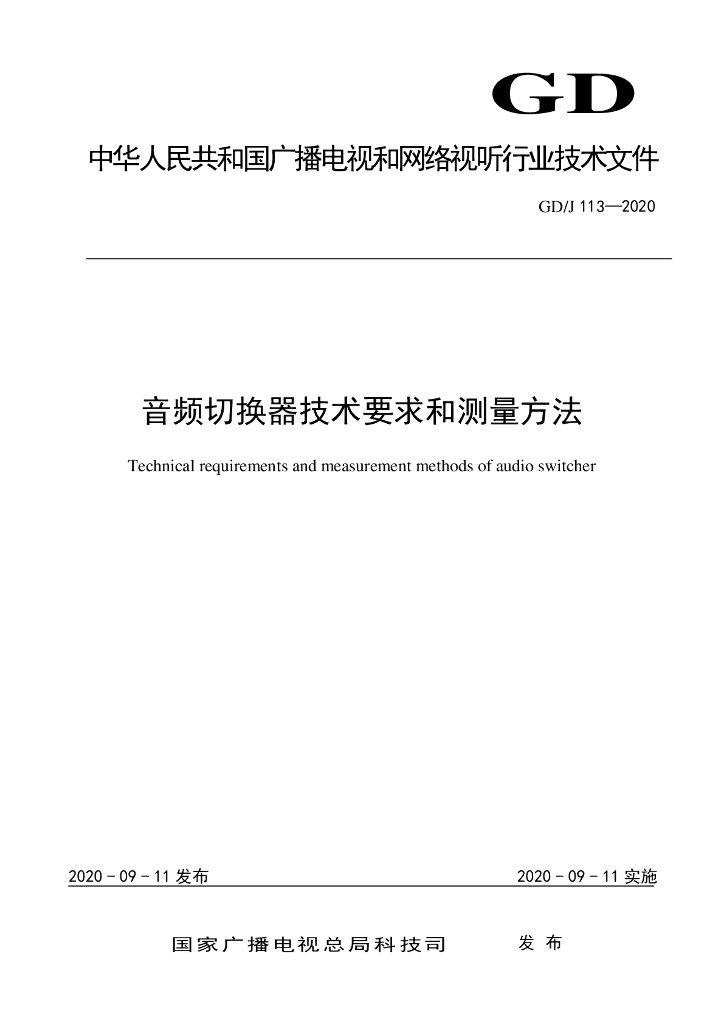

GD/J 113-2020.Technical requirements and measurement methods of audio switcher. 5.3.2. 5.2测量步骤 测量步骤如下: a)按图6连接测量仪器和被测设备; b) 在被测系统的一个声道输入端加载幅度为4dBu的1kHz正弦波测量信号，另-一个声道输入端不加载信号(不加载信号的输入端需加上等额匹配电阻)，调整被测系统至正常工作状态; c)从音频分析仪读取通道间串音。 5.3.2.6最大输入电平的测量 5.3.2.6.1测量框图 测量框图见图6. . 5.3.2.6.2测量步骤 测量步骤如下: a)按图6连接测量仪器和被测设备; b)调整信号发生器的输出阻抗，使之与被测设备的输入阻抗相匹配，调整被测设备至正常工作状态，信号发生器送出幅度为满度电平的1kHz正弦波测量信号: c) 逐步增加或减小输入信号的幅度，直至输出端总谐波失真加噪声值小于等于1%，此时该条件下的输入端信号电平值记作最大输入电平。 5.3.2.7最大输出电 平的测量 5.3.2.7.1 测量框图 测量框图见图6. 5.3.2.7.2测量步骤 测量步骤如下: a)按图6连接测量仪器和被测设备: b)调整信号发生器的输出阻抗，使之与被测设备的输入阻抗相匹配，调整被测设备至正常工作状态，信号发生器送出幅度为满度电平的1kHz正弦波测量信号: c)逐步增加或减小输入信号的幅度，直至模拟输出端信号总谐波失真加噪声值小于等于1%,此时该条件下的输出端信号电平值记作最大输出电平。
