光分路器技术要求和测量方法

基础信息

标准简介

GD/J 096-2020.Technical requirements and measurement methods for optical splitter. 盒式封装光分路器宜直接引出φ2. 0mm尾纤插头。 盒式封装光分路器外形、尺寸宜满足如下要求: 一1/2X2/4/8/ 16/32盒式光分路器盒体最大尺寸为130mm X 80mm X 20mm; -- 1/2X 64盒式光分路器盒体最大尺寸为130mmX 80mmX 20mm，也可为140mmX 114mmX 18mm. 盒式光分路器的引出尾纤宜采用p2mm光缆，微型光分路器的引出尾纤宜采用p0.9mm光缆或q0.25mm光纤。尾纤中的光纤宜符合ITU-T G. 657中A2的规定。 盒式光分路器的输入端、输出端尾纤外护套宜采用不同颜色。 不带插头的q0.25mm尾纤型微型光分路器，输出端大于8路时宜采用8芯-组的光纤带，输出端等于8路时宜采用8芯- -组的光纤带或采用4芯- -组的光纤带2组，输出端为4路时宜采用4芯- -组的光纤带，输出端为2路时宜采用2芯- -组的光纤带或两根分离250μm裸光纤，光纤带技术条件宜符合YD/T 979-2009的相关规定，光纤带色谱可按照YD/T 979- -2009要求排列。光分路器需要采用多组光纤带，宜在每组光纤带尾部贴.上标签，区分每组光纤带。引出尾纤长度可根据实际需求进行定制。 5.2.2机架式封装 机架式封装光分路器宜提供光纤适配器，适合19in标准机架安装，尺寸宜满足如下要求: - -1/2X2/4/8/16/32机架 式光分路器机箱最大尺寸为483mm X 44. 5mm X 260mn; -- 1/2X64机架式光分路器机箱最大尺寸为483mmX 89mm x 260mm。 5.2.3微型封装 微型封装光分路器分为不带插头型、带插头型: 一不带插头型输入输出宜为φ0. 25mm尾纤,输出宜为2芯或4芯或8芯一组的光纤带，其最大封装尺寸宜满足如下要求: 1/2X2/4/8/16/32/64 光分路器为70mm x 12mm X 6mm。 带插头型输入输出宜为q0.9m尾纤端子，其最大封装尺寸宜满足如下要求: 1/2 X2/4/8/16光分路器: 70mmX 12mm X 6mm; 1/2X 32光分路器: 80mm X 20mm X 6mm; 1/2X 64光分路器: 100mmX 40mm X 6mm。 5.2.4托盘式封装 托盘式封装光分路器，提供光纤适配器，外形和尺寸宜满足宽度为334mm、高度为25mm、深度为200m的单层12芯熔接配件- -体化模块标准外形尺寸，模块.上两导轨之间的距离为312mm。托盘的安装宽度应可调整，以满足不同光缆交接箱托盘尺寸的安装需要,占用托盘位置宜满足如下要求: --1/2X 2/4/8/16分路器托盘

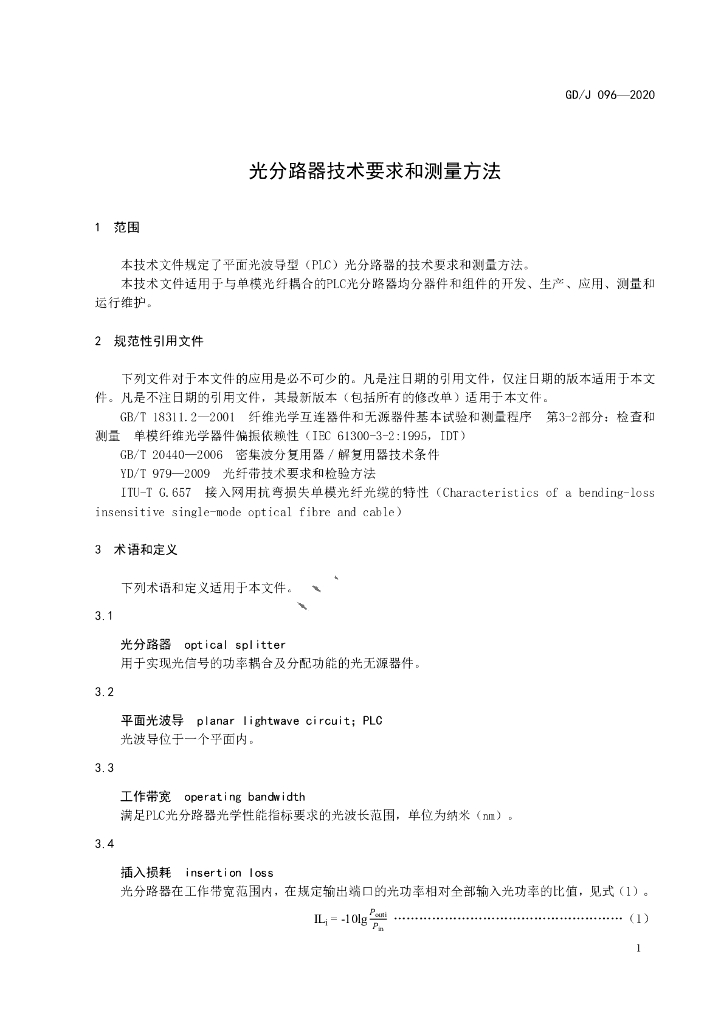

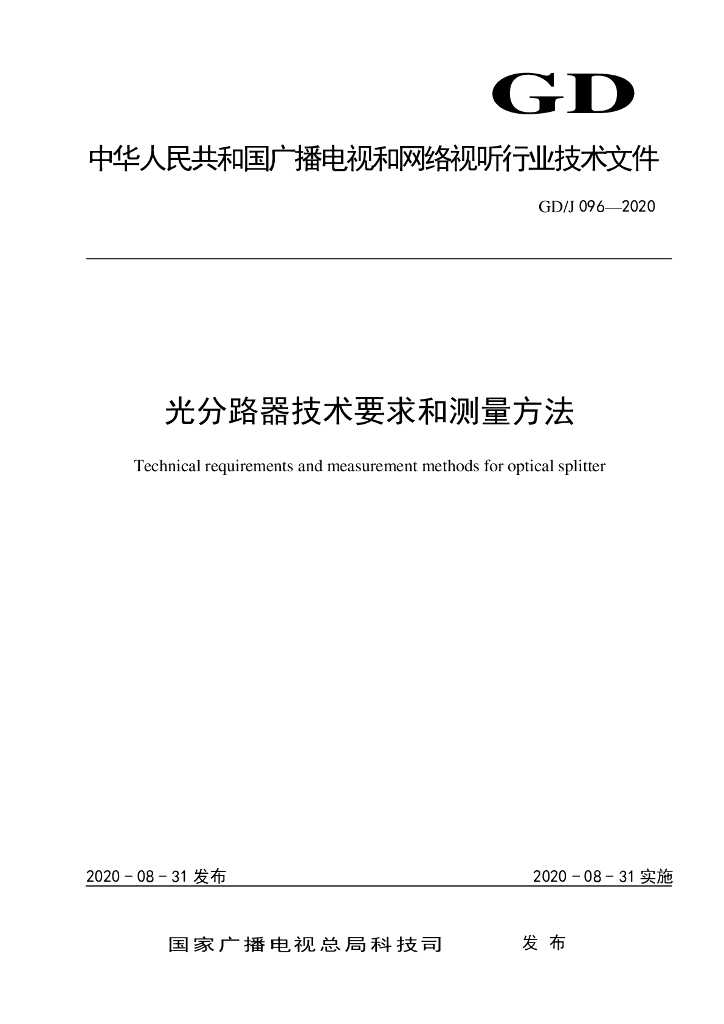

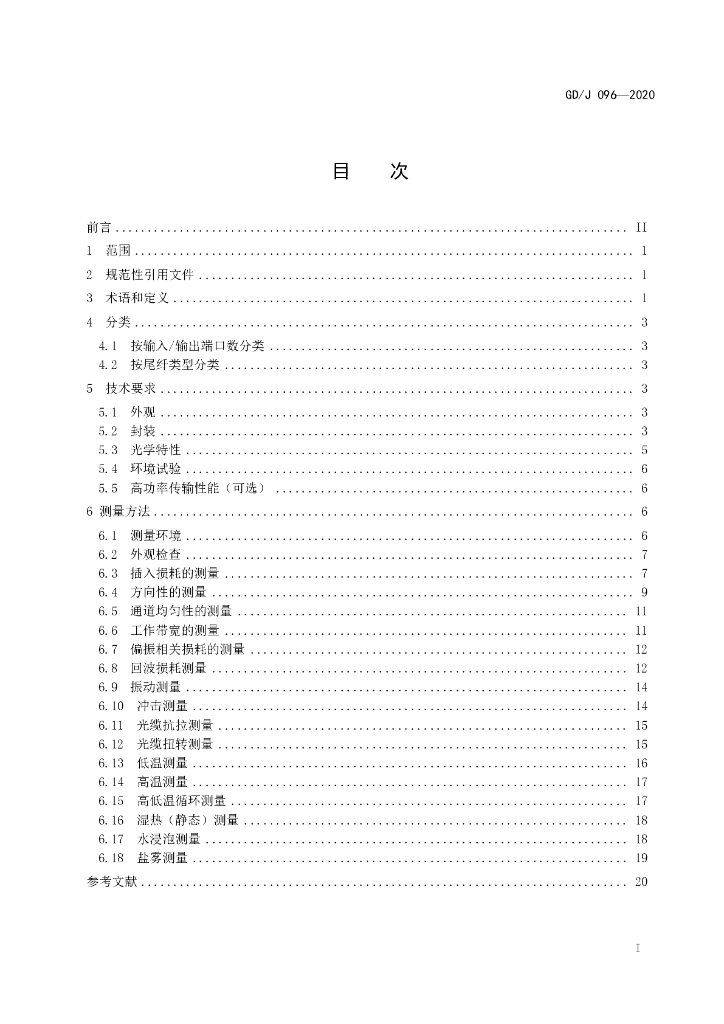

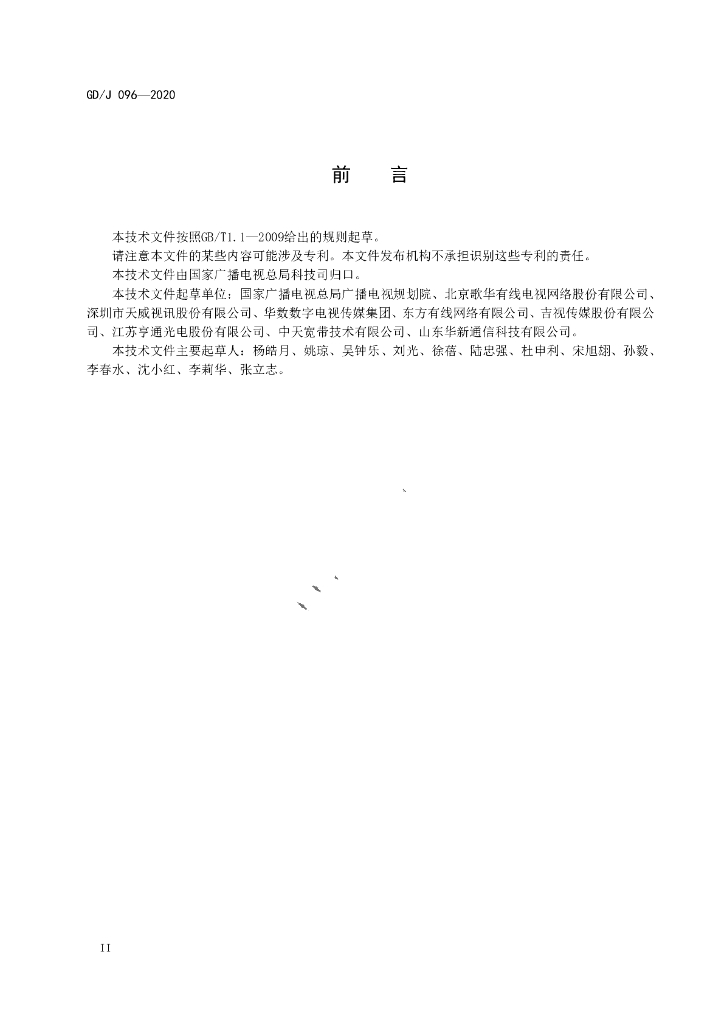

内容预览
