水平对绞电缆技术要求和测量方法

基础信息

标准简介

GD/J 109-2020.Technical requirements and measurement methods for horizontal twisted pair cable. 6测量方法 6.1 通则 在进行电缆的电气特性和传输特性测量时，除另有规定外，电缆长度- -般应不小于100m.当电缆在其原包装上测量时，电缆的工作电容、特性阻抗、衰减和串音参数的测量有时会偏离实际值的10%,这种差别是由于过紧的包装和相互的卷绕效应造成。当存在争议时，工作电容、特性阻抗、衰减和串音的测量应将电缆试样除去包装和展开进行，电缆试样展开后应放置在非金属的工作平面或场地.上，电缆试样展开的路径距离导电设备或线路应至少保持25mm及以上的距离。 6.2 结构测量方法 6.2.1 导体 导体用目测检查。导体直径允许用千分尺测量，测量时应尽量减小接触压力。 6.2.2线对 线对结构和颜色色序均用目测检查。 6.2.3 子单位 子单位用目测检查。 6.2.4护套外观 护套外观采用目测检查。 6.2.5电缆护套最大外径电缆护套最大外径允许用刻度千分尺或游标卡尺测量，测量时应尽量减小接触压力。非圆形电缆的等效外径等于测量得到的电缆护套实际周长除以π。 6.3电缆制造长度 电缆制造长度-般采用仪表测量或目测检查。 6.4安全性能 单根电缆火焰垂直蔓延试验按GB/T 18380. 22- -2008的规定进行。 6.5电 气特性和传输特性测量方法 6.5.1 电气特性 电缆导体直流电阻、线对内两导体间直流电阻不平衡、线对间直流电阻不平衡和工作电容通常采用LCR测试仪(数字电桥)测量，也可采用其他测量方法，但应保证测量不确定度符合要求。其中，线对内两导体间和线对间应按3.1和3. 2的公式计算。 6.5.2传输特性 传输特性测量方法应符合表21的规定。

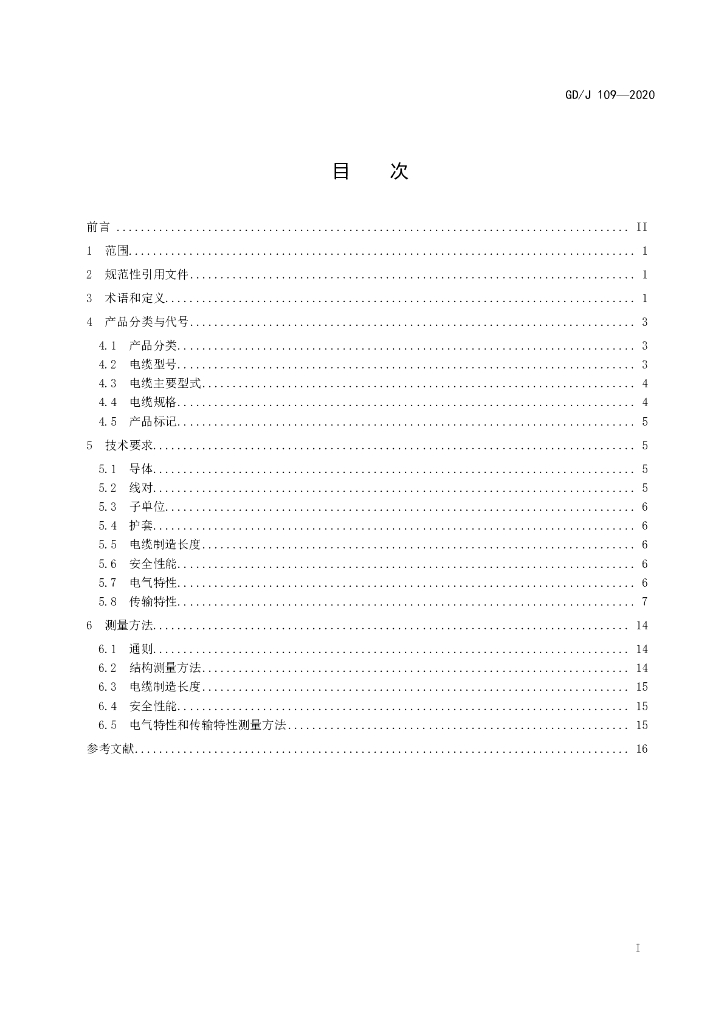

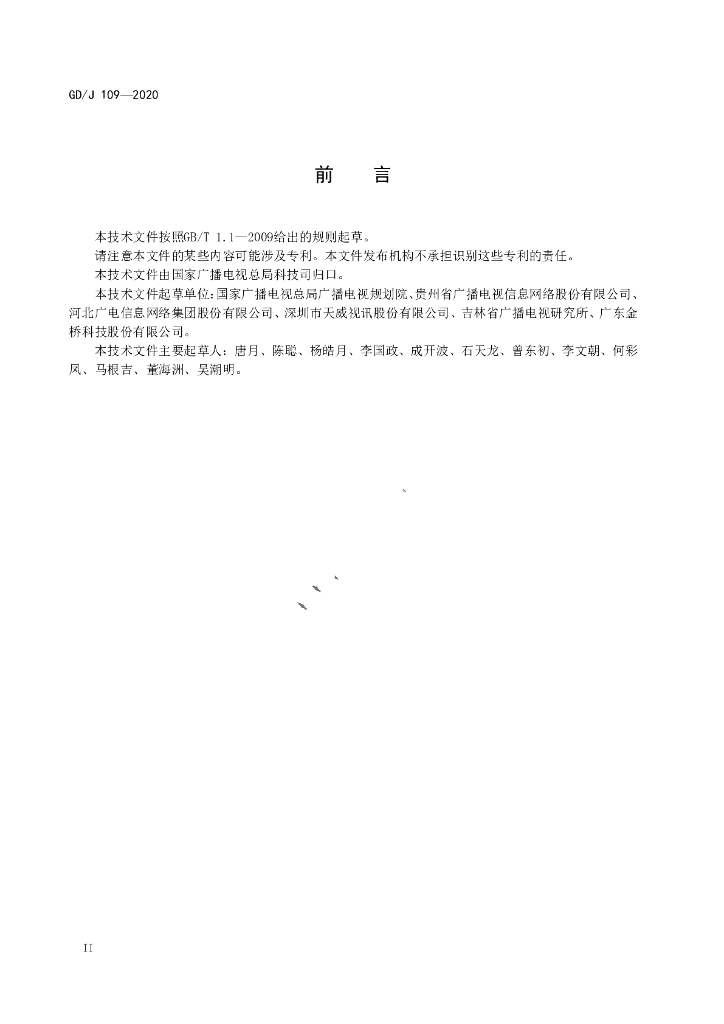

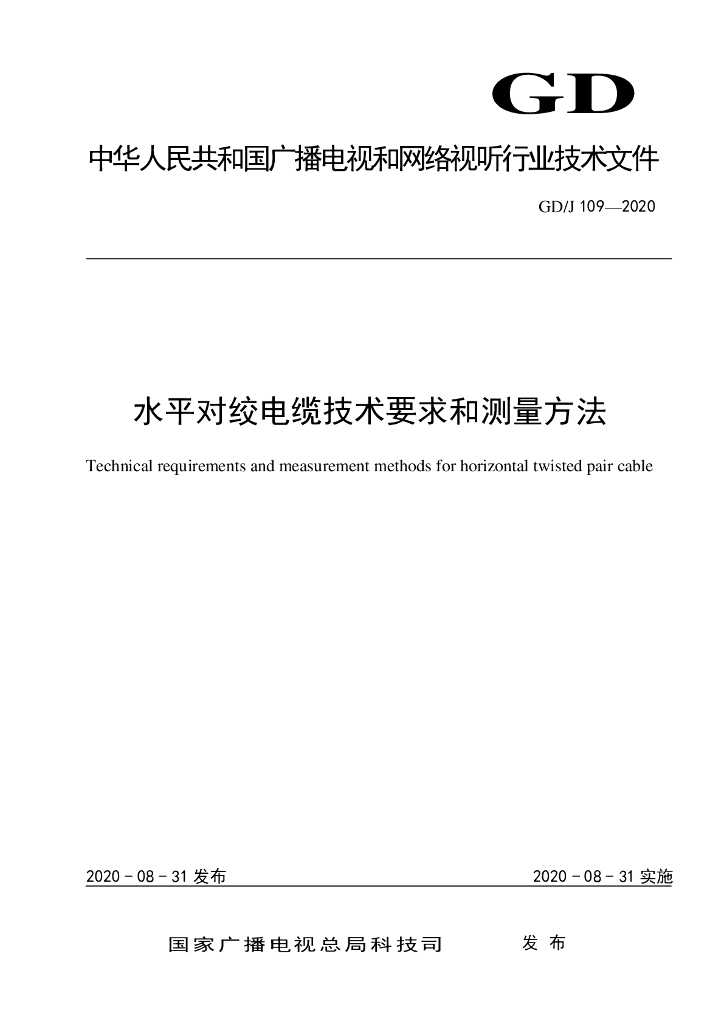

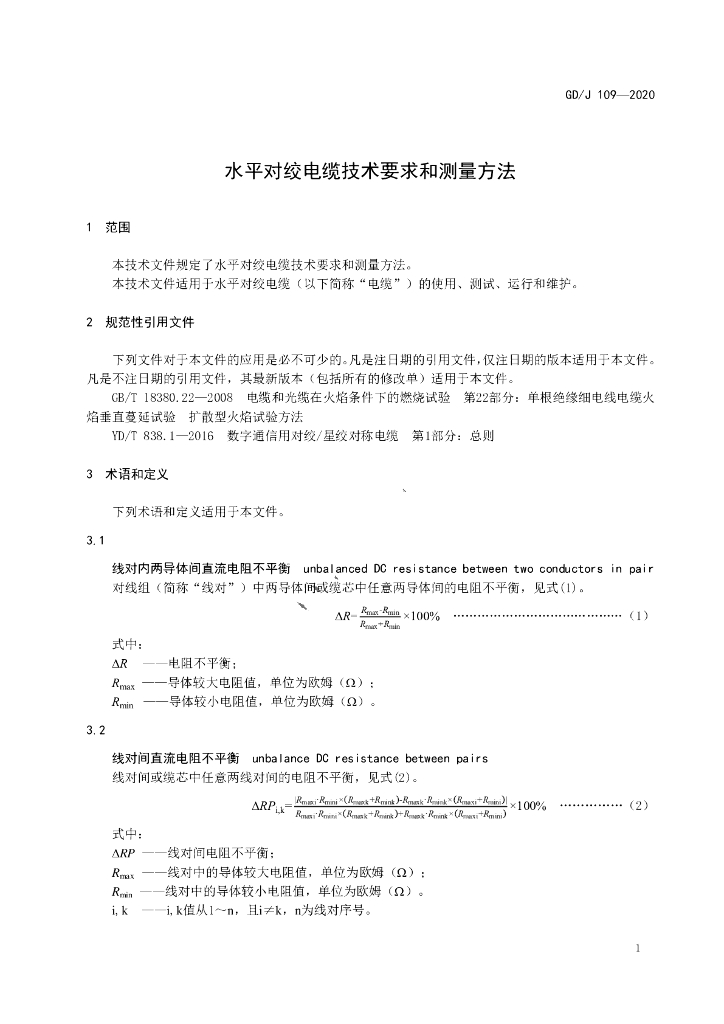

内容预览
