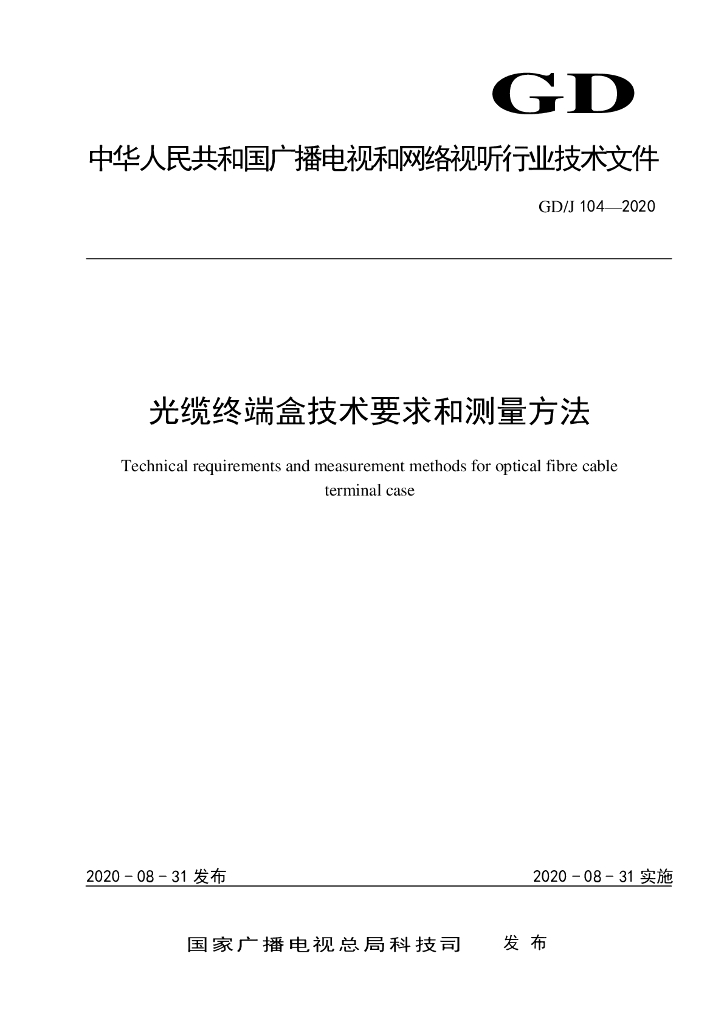

光缆终端盒技术要求和测量方法

基础信息

标准简介

GD/J 104-2020.Technical requirements and measurement methods for optical fibre cable terminal case. 4.6.1拉伸 光缆终端盒与任- -根光缆间应能承受不小于500N的轴向拉伸力。 4.6.2压扁 光缆终端盒盒体各面均应能承受不小于200N的垂直静压力。测量后光缆终端盒不应有永久变形及出现异常现象。 4.6.3 扭转 光缆终端盒与光缆之间应能承受角度士90°，共3次循环的扭转。测量时和测量后，固定于光缆终端盒内的光缆不应发生扭转以及出现异常现象。 4.6.4弯曲 光缆终端盒与光缆之间接合处应能承受弯曲角度士45*,共3个循环的弯曲。测量时和测量后，固定于光缆终端盒以内的光缆不应发生扭转和出现异常现象。 4.7 电气性能 4.7.1绝缘电阻 光缆终端盒与光缆金属构件之间、光缆金属构件之间、光缆金属构件与地之间的绝缘电阻应不小于2X 10' MQ (测量电压为500V DC)。 4.7.2耐电压 强度 光缆终端盒与光缆金属构件之间、光缆金属构件之间、光缆金属构件与地之间在3000V直流电作用下1min应不被击穿、无飞弧现象。 4.8环境性能 4.8.1高温 按GB/T 2423. 2- -2008中规定的试验Bb进行，温度:室内型应为40C，室外型应为60C，测量后，光缆终端盒表面应无损伤，外壳和各构件应无变形及异常现象。 4.8.2低温 按GB/T 2423. 1-2008中规定的试验Ab进行，温度:室内型应为-5C，室外型应为-20'C，测量后，光缆终端盒表面应无损伤，外壳和各构件应无变形及异常现象。

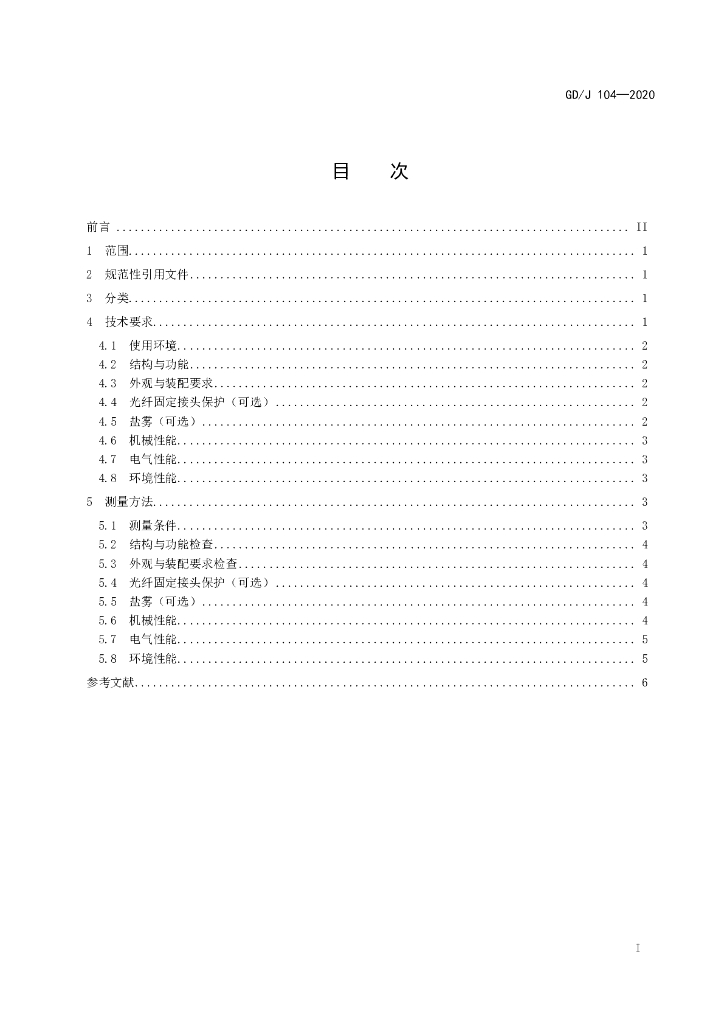

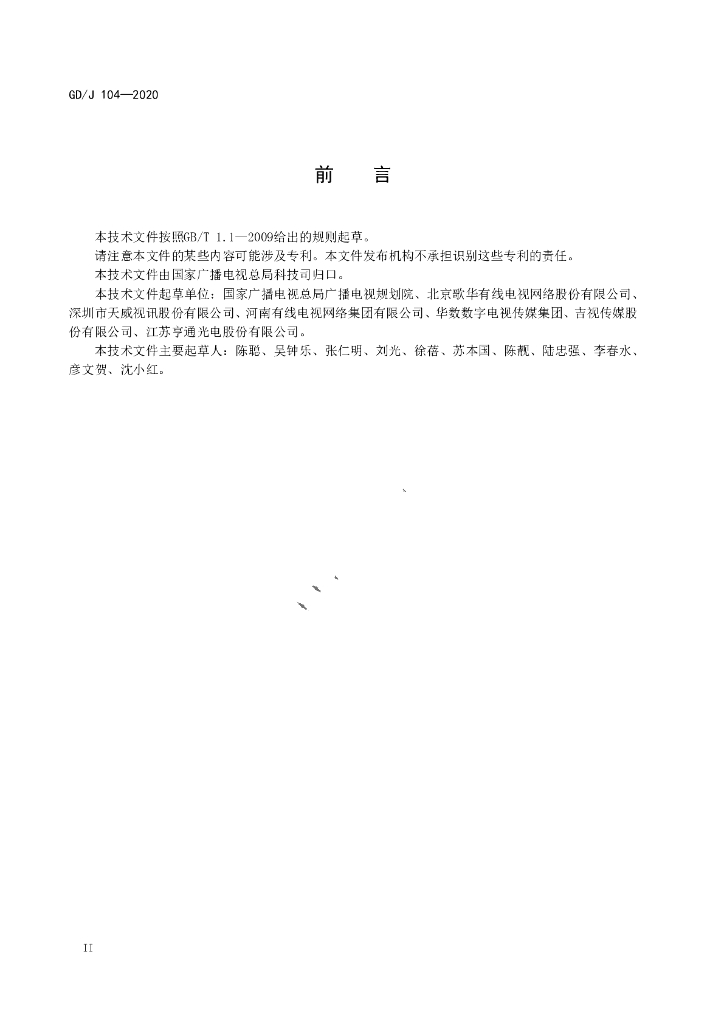

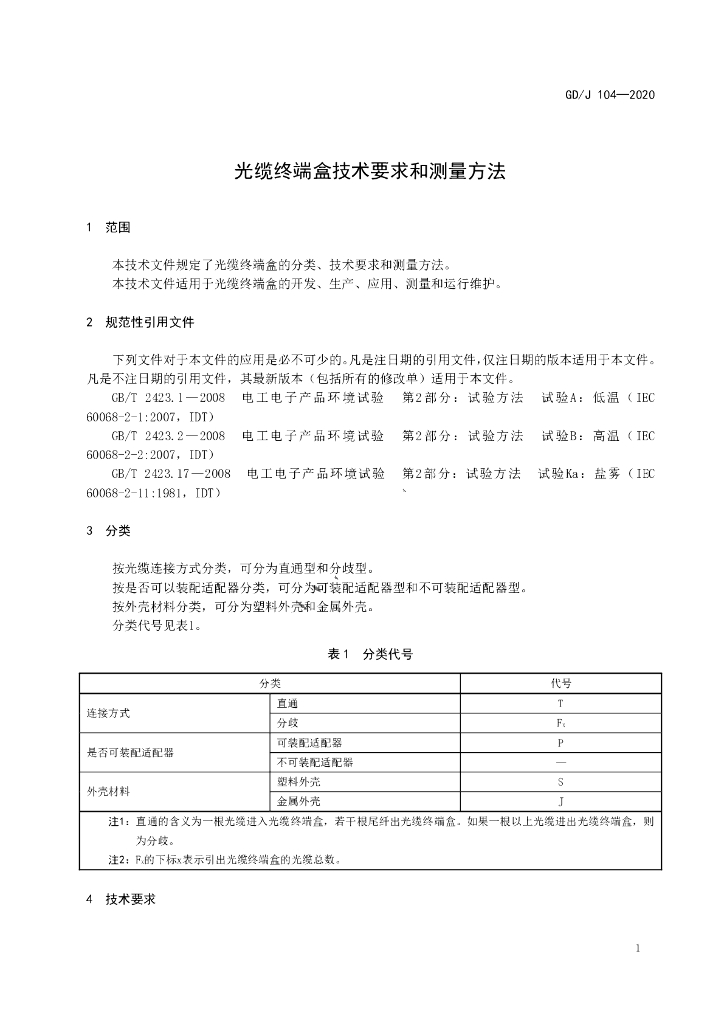

内容预览
