光纤活动连接器 第一部分：LC 型

基础信息

标准简介

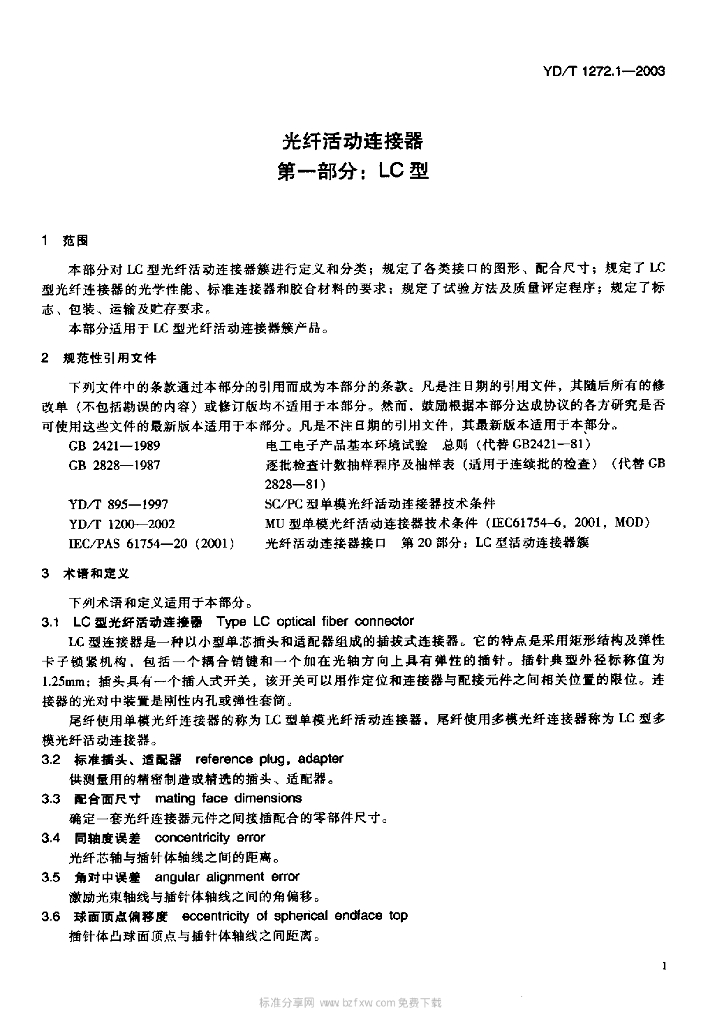

YD/T 1272.1-2003.Optical fiber connector Part I: type LC. 1范围 YD/T 1272.1对LC型光纤活动连接器簇进行定义和分类;规定了各类接口的图形、配合尺寸;规定了LC型光纤连接器的光学性能、标准连接器和胶合材料的要求;规定了试验方法及质量评定程序;规定了标志、包装、运输及贮存要求。 YD/T 1272.1适用于LC型光纤活动连接器簇产品。 2规范性引用文件 下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分。然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本适用于本部分。凡是不注日期的引用文件，其最新版本适用于本部分。 CB 2421-1989电工电子产品基本环境试验总则 (代替GB 2421-81) GB 2828-1987逐批检查计数抽样程序及抽样表(适用于连续批的检查) (代替 CB 2828-81) YD/T 895-1997 SC/PC型单模光纤活动连接器技术条件 YD/T 1200-2002 MU型单模光纤活动连接器技术条件(IEC 61754-6, 2001，MOD) IEC/PAS 61754-20(2001) 光纤活动连接器接口第 20部分: LC型活动连接器簇 3术语和定义 下列术语和定义适用于本部分。 3.1 LC型光纤活动连接器 Type LC optical fiber connector LC型连接器是一种以小型单芯插头和适配器组成的插拔式连接器。它的特点是采用矩形结构及弹性卡子锁紧机构，包括一个耦合销键和一个加在光轴方向上具有殚性的插针。插针典型外径标称值为1.25mm;插头具有一个插人式开关，该开关可以用作定位和连接器与配接元件之间相关位置的限位。连接器的光对中装置是刚性内孔或弹性套筒。 尾纤使用单模光纤连接器的称为LC型单模光纤活动连接器，尾纤使用多模光纤连接器称为LC型多模光纤活动连接器。

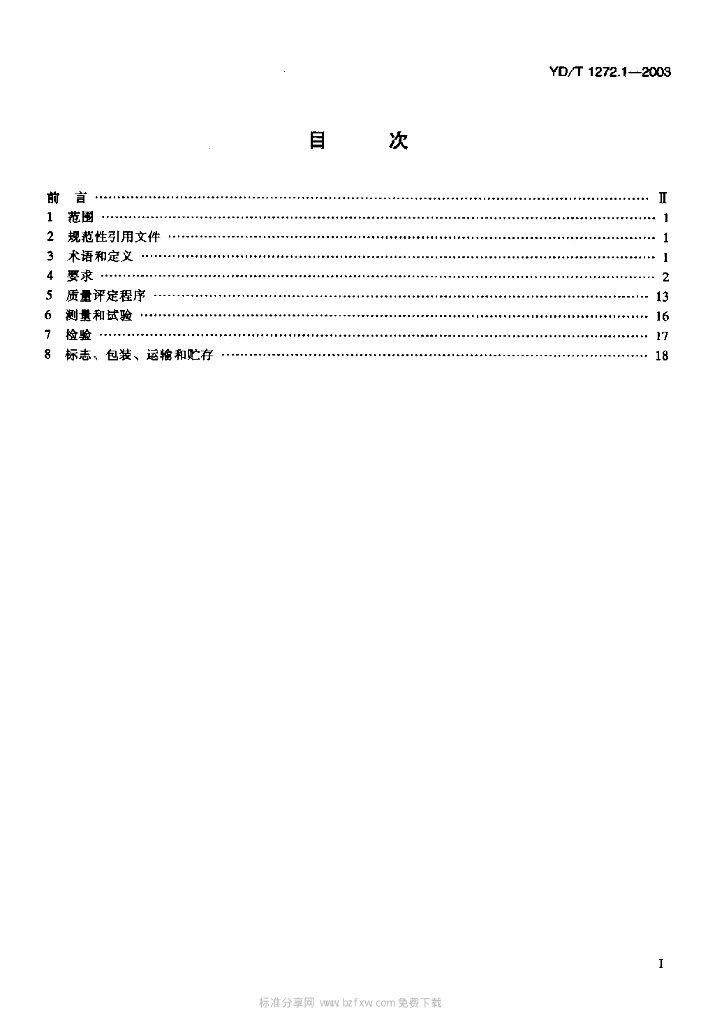

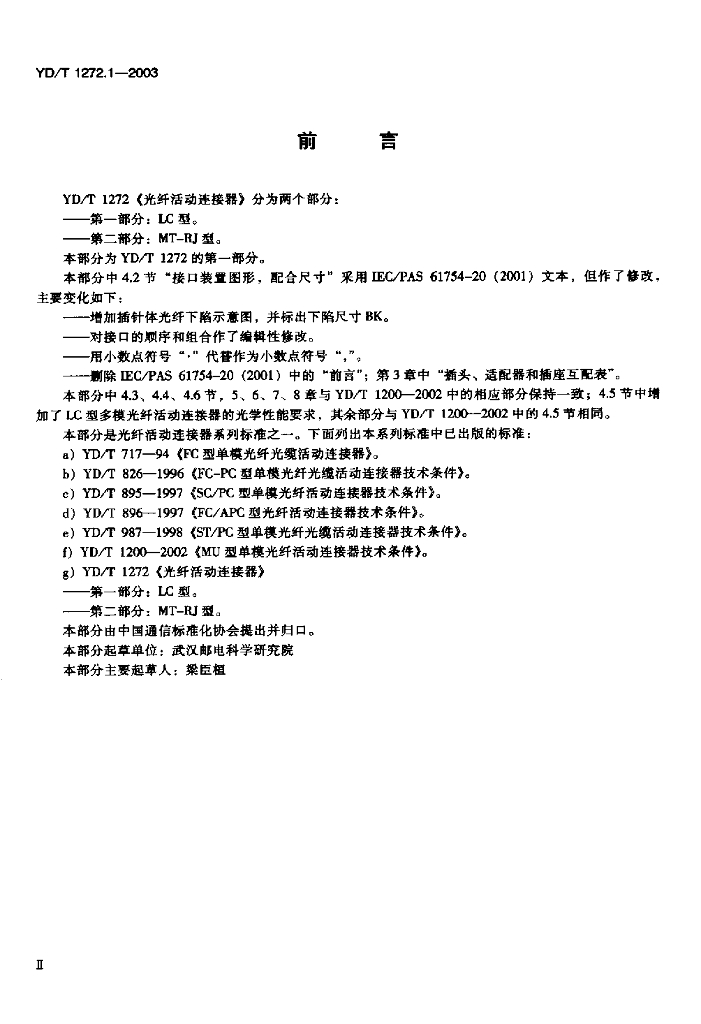

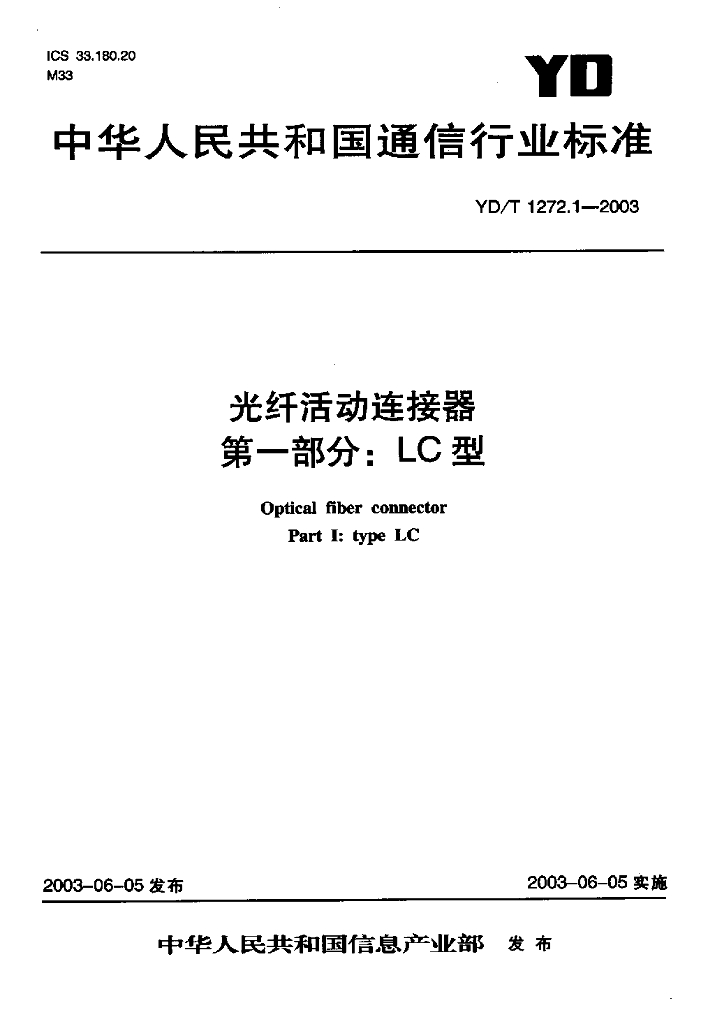

内容预览
