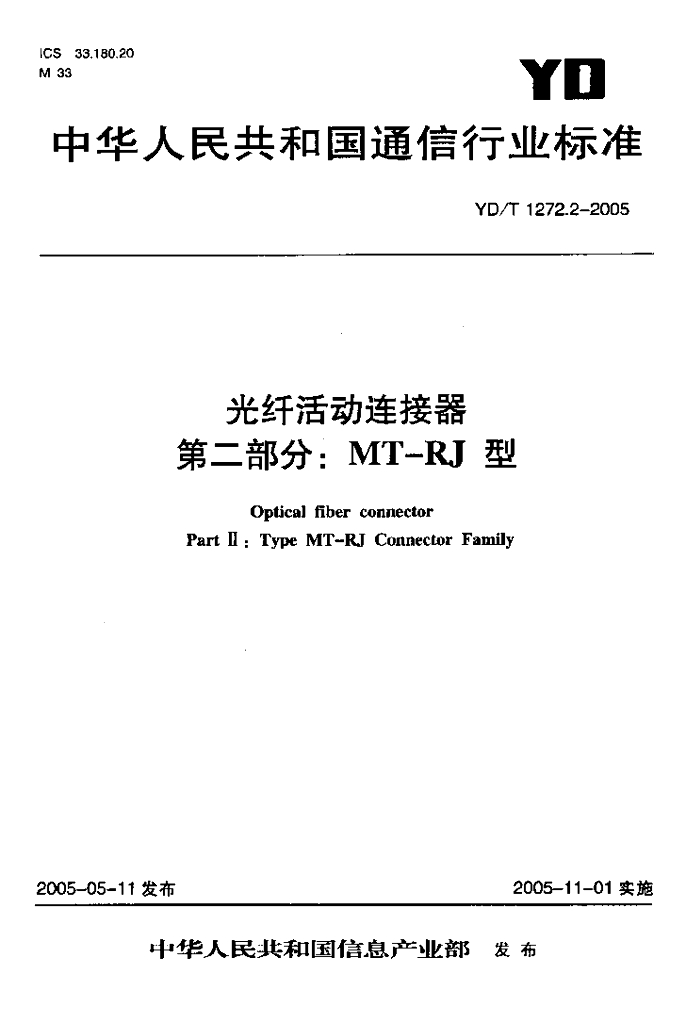

光纤活动连接器 第二部分：M-RJ 型

基础信息

标准简介

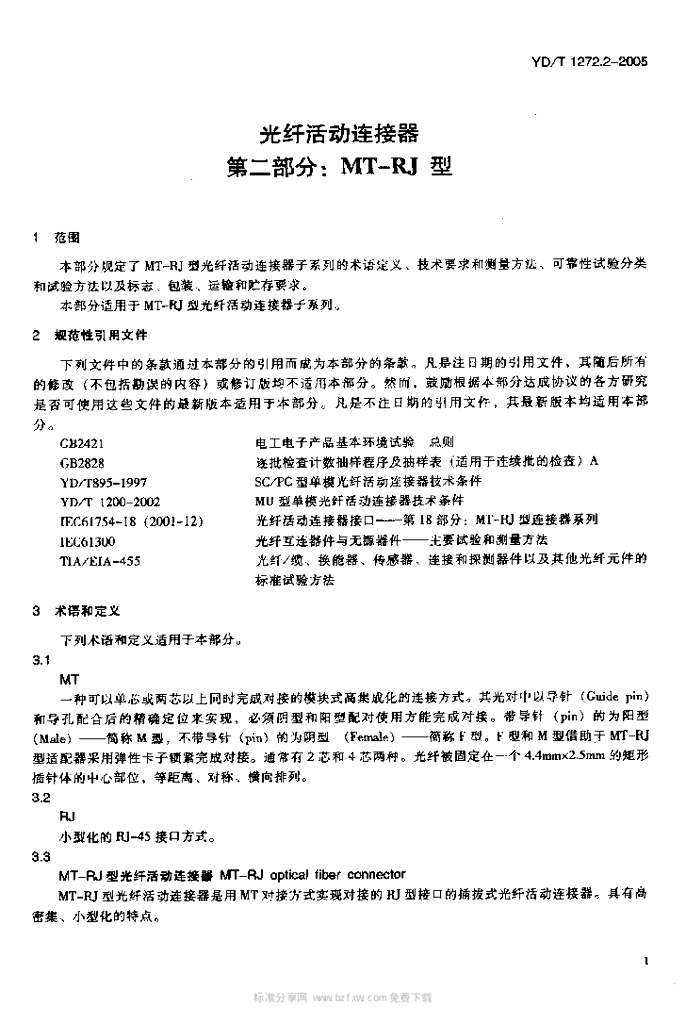

YD/T 1272.2-2005.Optical fiber connector Part II : Type MT-RJ Connector Family. 1范围 YD/T 1272.2规定了MT-RJ型光纤活动连接器子系列的术语定义、技术要求和测量方法、可靠性试验分类和试验方法以及标志、包装、运输和贮存要求。 YD/T 1272.2适用于MT-RJ型光纤活动连接器子系列。 2规范性引用文件 下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改(不包括勘误的内容)或修订版均不适用本部分。然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本适用于本部分。凡是不注日期的引用文件，其最新版本均适用本部分。 CB 2421 电工电子产品基本环境试验总则 GB 2828 逐批检查计数抽样程序及抽样表(适用于连续批的检查) A YD/T 895-1997 SC/PC型单模光纤活动连接器技术条件 YD/T 1200-2002 MU型单模光纤活动连接器技术条件 IEC6 1754-18(2001-12) 光纤活动连接器接口一第18部分: MT-RJ型连接器系列 IEC6 1300 光纤互连器件与无源器件一主要试验和测量方法 TIA/EIA-455 光纤/缆、换能器、传感器、连接和探测器件以及其他光纤元件的标准试验方法 3术语和定义 下列术语和定义适用于本部分。 3.1 MT 一种可以单芯或两芯以上同时完成对接的模块式高集成化的连接方式。其光对中以导针(Guide pin)和导孔配合后的精确定位来实现，必须阴型和阳型配对使用方能完成对接。带导针(pin)的为阳型(Male)一简称M型，不带导针(pin) 的为阴型(Female)一简称F 型。F型和M型借助于MT-RJ型适配器采用弹性卡子锁紧完成对接。通常有2芯和4芯两种。光纤被固定在一个4.4mmx2.5mm的矩形插针体的中心部位，等距离、对称、横向排列。
