光缆线路对地绝缘指标及测试方法

基础信息

标准简介

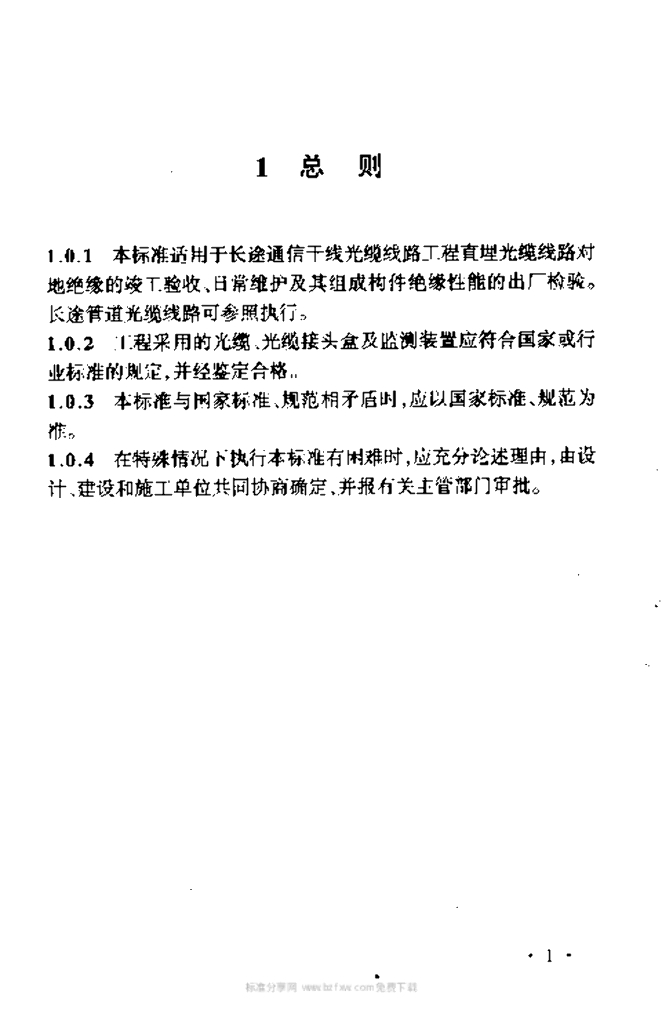

YD 5012-2003.Insulation Objective to Ground and Testing Method for Optical Cable Link. 1总则 1.0.1YD 5012适用于长途通信干线光缆线路工程直埋光缆线路对地绝缘的竣工验收、日常维护及其组成构件绝缘性能的出厂检验。长途管道光缆线路可参照执行。 1.0.2工程采用的光缆 、光缆接头盒及监测装置应符合国家或行业标准的规定,并经鉴定合格。 1.0.3YD 5012与国家标准、规范相矛盾时,应以国家标准、规范为准。 1.0.4 在特殊情况下执行本标准有困难时,应充分论述理由,由设计、建设和施工单位共同协商确定,并报有关主管部门审批。 2直埋光缆线路对地绝缘指标 2.0.1埋设后的单盘直埋光缆,其金属外护层对地绝缘电阻竣工验收指标应不低于10MΩ•km,其中暂允许10%的单盘光缆不低于2MΩ。 2.0.2埋设后的单盘直埋光缆,其金属外护层对地绝缘电阻维护指标应不低于2 MΩ。 3直埋光缆线路对地绝缘测试要求与方法 3.0.1直埋光缆线路对地绝缘项目竣工验收和日常维护，应在光缆埋设接续后通过光缆线路对地绝缘监测装置进行测试。光缆线路对地绝缘监测装置与光缆中的金属构件相连接。 3.0.2光缆线路对地绝缘监测装置由监测尾缆、绝缘密闭堵头和接头盒进水监测电极组成。其中,监测尾缆和绝缘密闭堵头应安装在每个光缆接头点的监测标石内;进水监测电极安装在接头盒的内底壁上。无监测电极时,把光缆监测线对中的两根空余线(5、6号)分开后,放在接头盒底部。

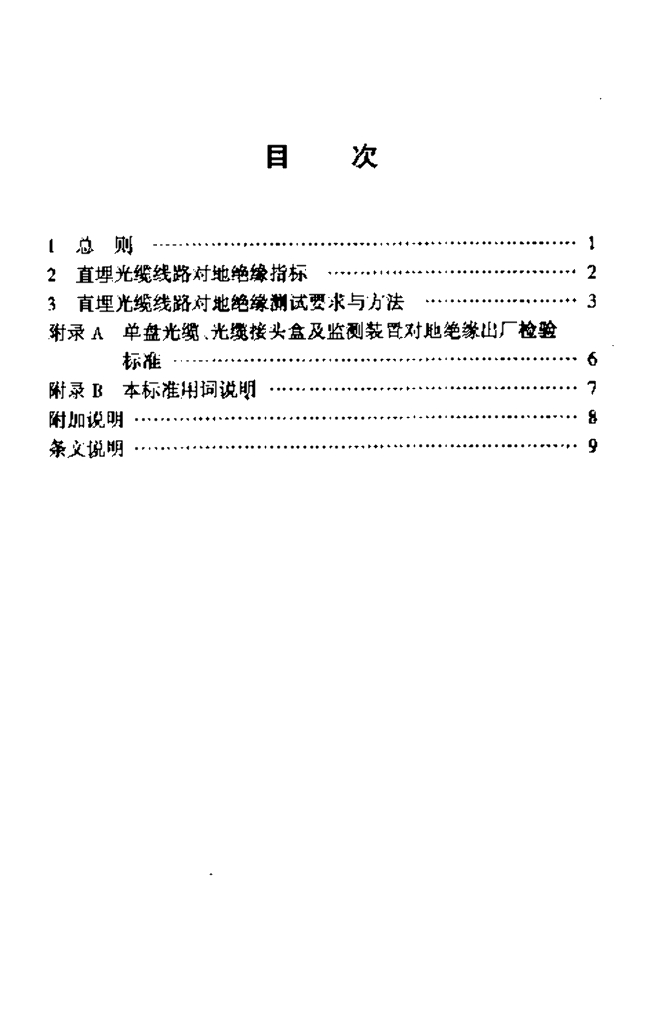

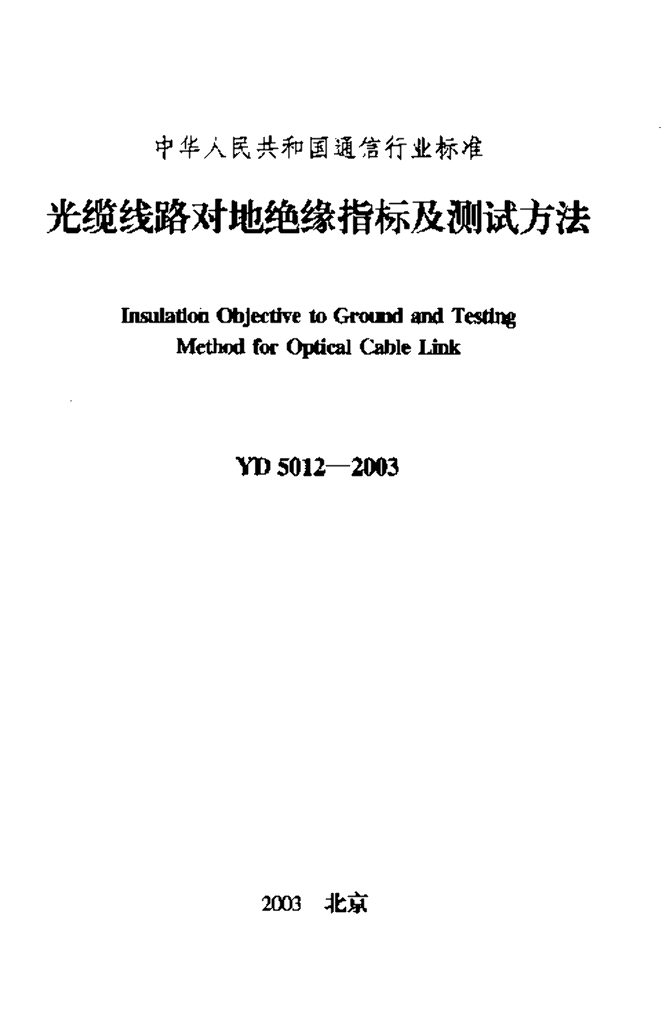

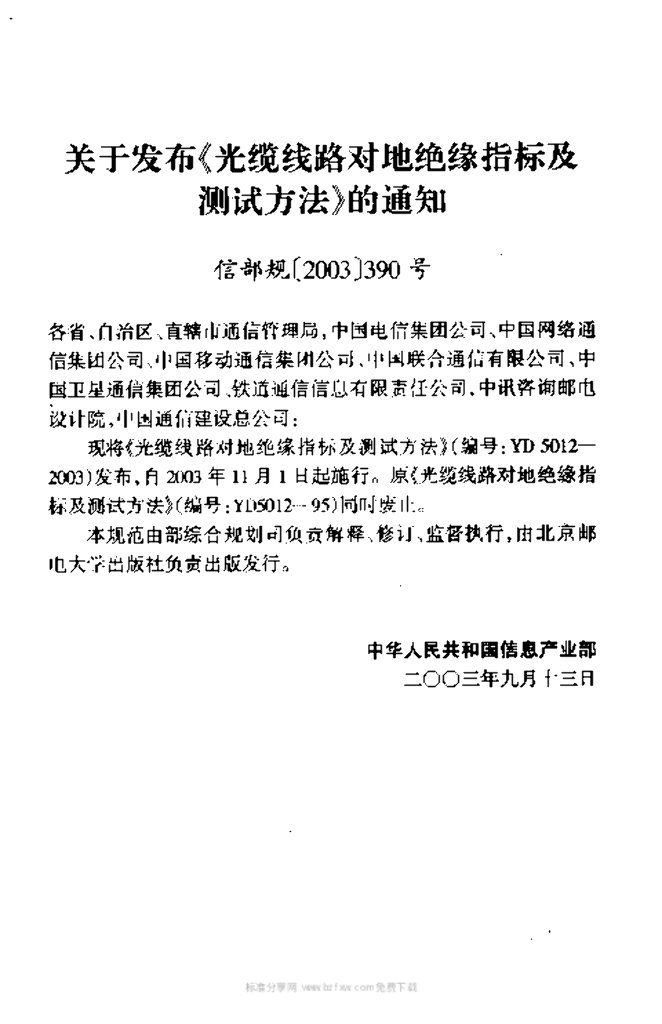

内容预览
