电信工程制图与图形符号

基础信息

标准简介

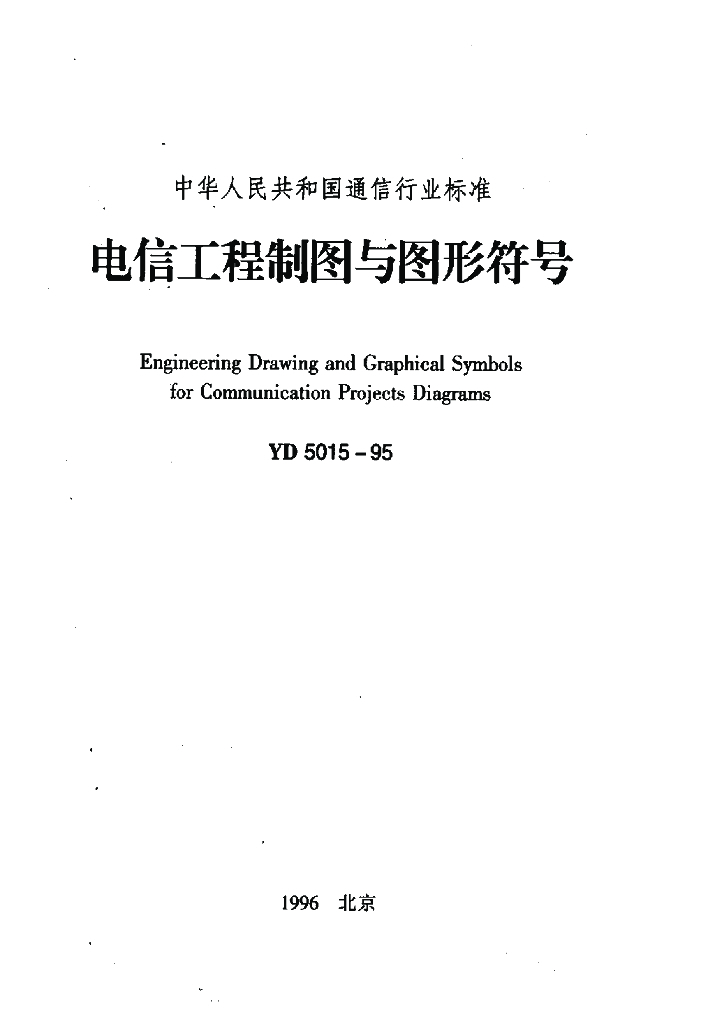

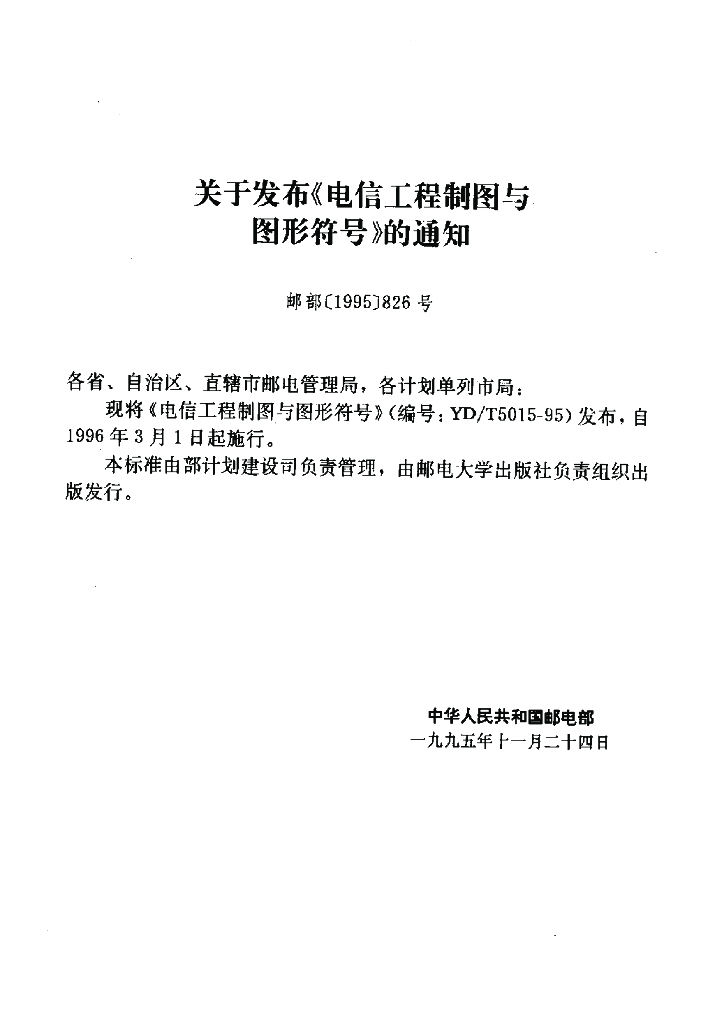

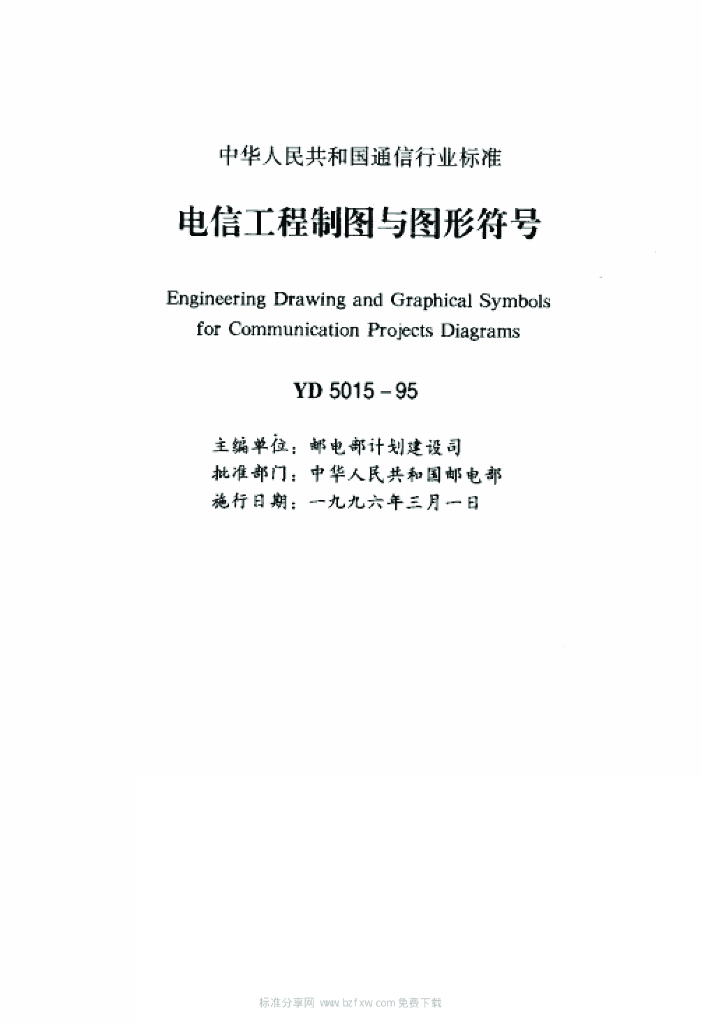

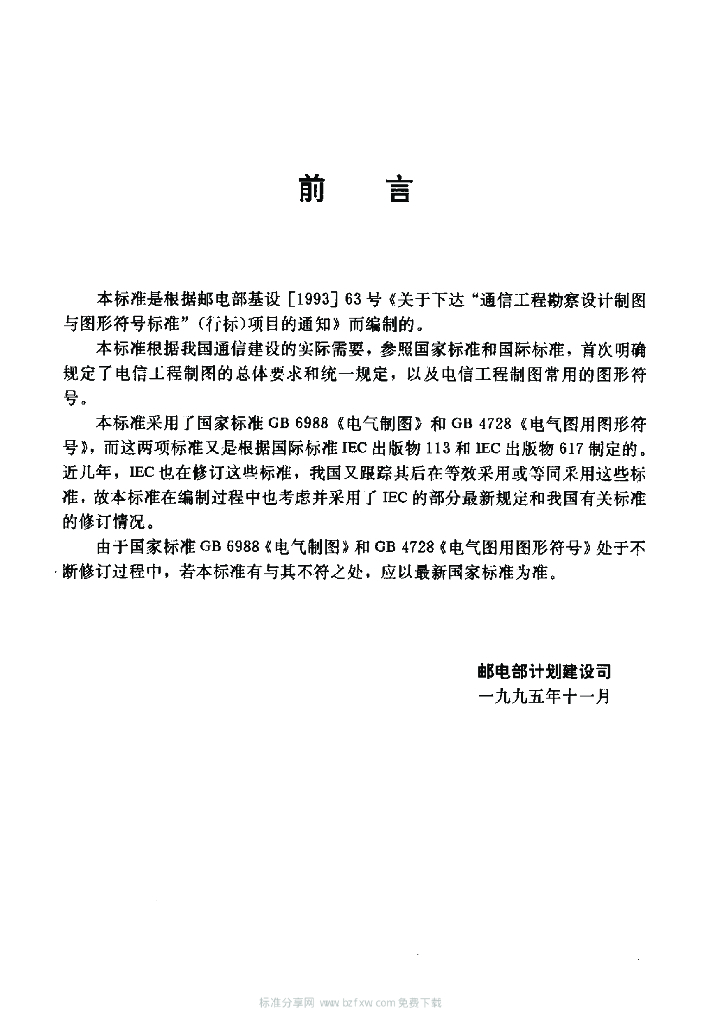

YD 5015-1995.Engineering Drawing and Graphical Symbols for Communication Projects Diagrams. 1.总则 1.0.1为了使电信工程的图纸做到规格统- -、画法- 致、图面清晰，符合施工、存档和生产维护要求，有利于提高设计效率、保证设计质量和适应邮电通信建设的需要,特制定本标准。 1.0.2 YD 5015是根据以下国家标准编制的: GB 4728. 1~13《电气图用图形符号》; GB 6988. 1~7《电气制图》; GB 7159- 87《电气技术中的文字符号制定通则》; GB 7356-87《电气系统说明书用简图的编制》; GBJ 104-87《建筑制图标准》。 1.0.3 YD 5015由电信工程制图统一规定和图形符号两部分组成。本标准未规定的图形符号, 可使用国家标准中有关的符号,或按国家标准的规定进行派生。电信工程制图统一规定中未明确的问题，应按国家标准的要求进行。 1.0.4 YD 5015适用于新建、改建和扩建的电信工程建设。 2.电信工程制图的总体要求 2.0. 1根据表述对象的性 质，论述的目的与内容，选取适宜的图纸及表达手段，以便完整地表述主题内容。 当几种手段均可达到目的时，应采用简单的方式，例如:描述系统时，框图和电路图均能表达，则应选用框图。当单线表示法和多线表示法同时能明确表达时,宜使用单线表示法。 2.0.2图面 应布局合理、排列均匀、轮廓清晰和便于识别。系统图中电路或装置应按工作顺序排列，便于识别信息流向。 2.0.3要选用 合适的图线宽度，避免图中的线条过粗、过细。 2.0.4正确使用国标和行标规定的图形符号。派生新的符号时,应符合国标图形符号的派生规律，并应在合适的地方加以说明。 2.0.5在保证图面布局紧凑和使用方便的前提下,应选择合适的图纸幅面,使原图大小适中。 2.0.6应准确地按规定标注各种必要的技术数据和注释，并按规定进行书写或打印。 2.0.7工程设计图纸应按规定设置图衔,并按规定的责任范围签字。各种图纸应按规定顺序编号。
