35mm摄影机画面测试版

基础信息

标准简介

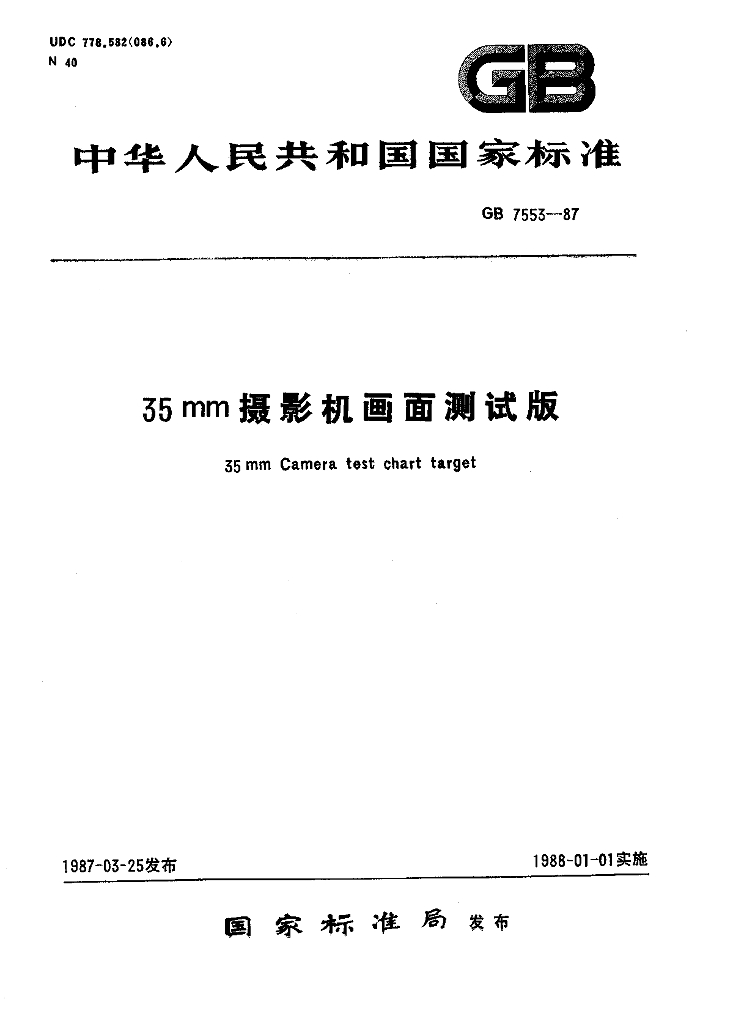

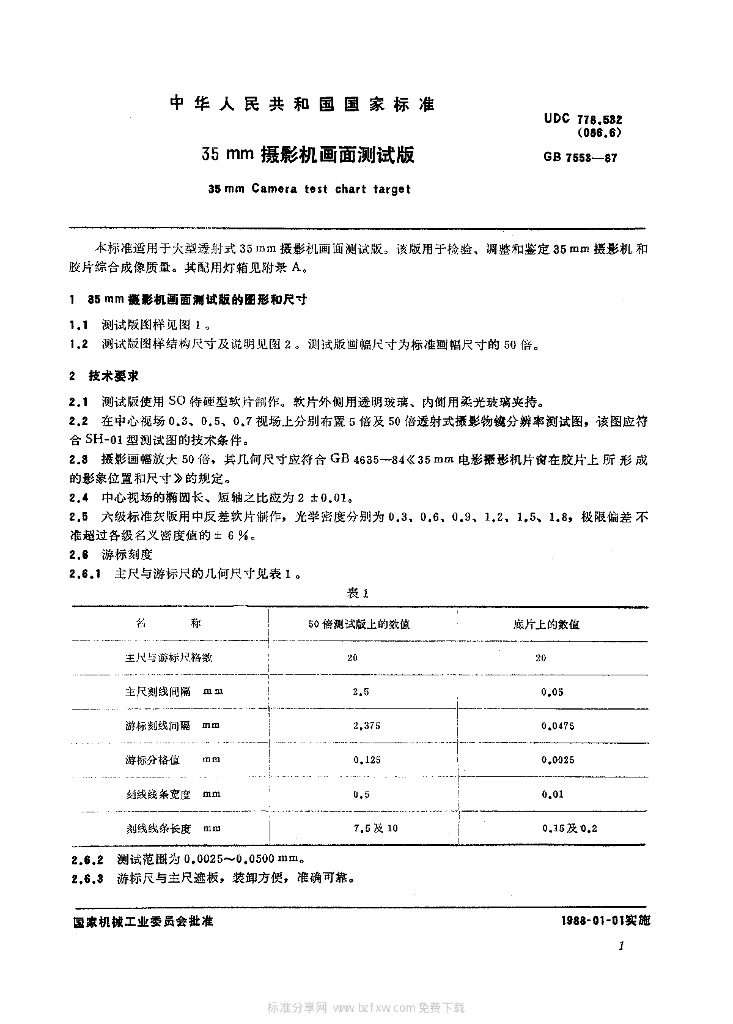

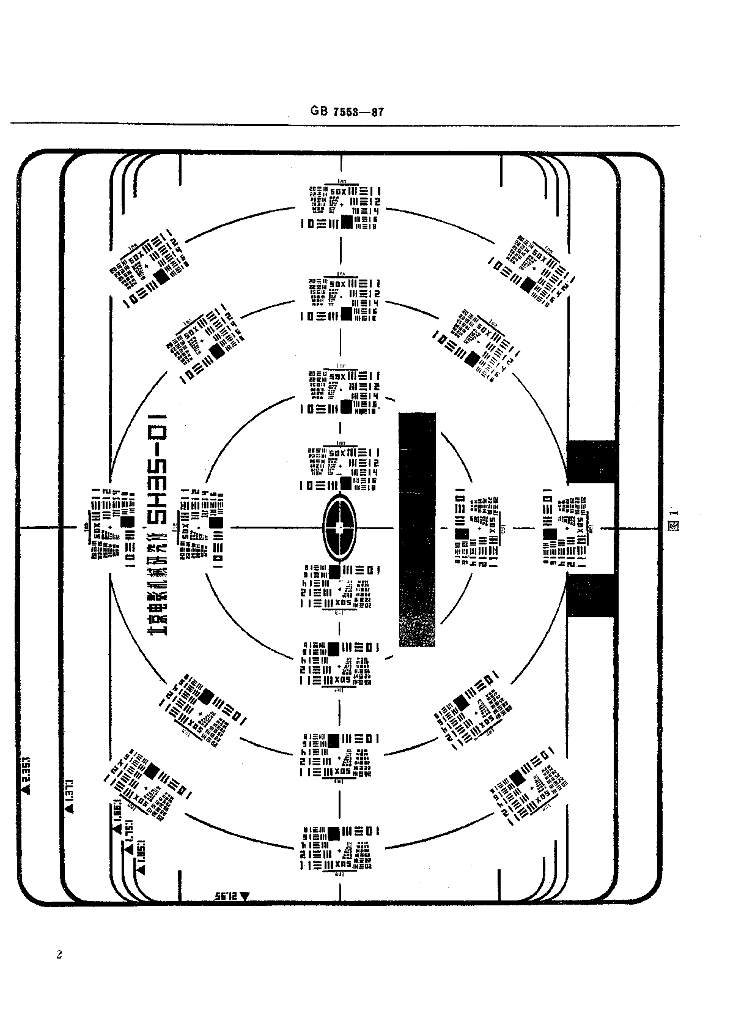

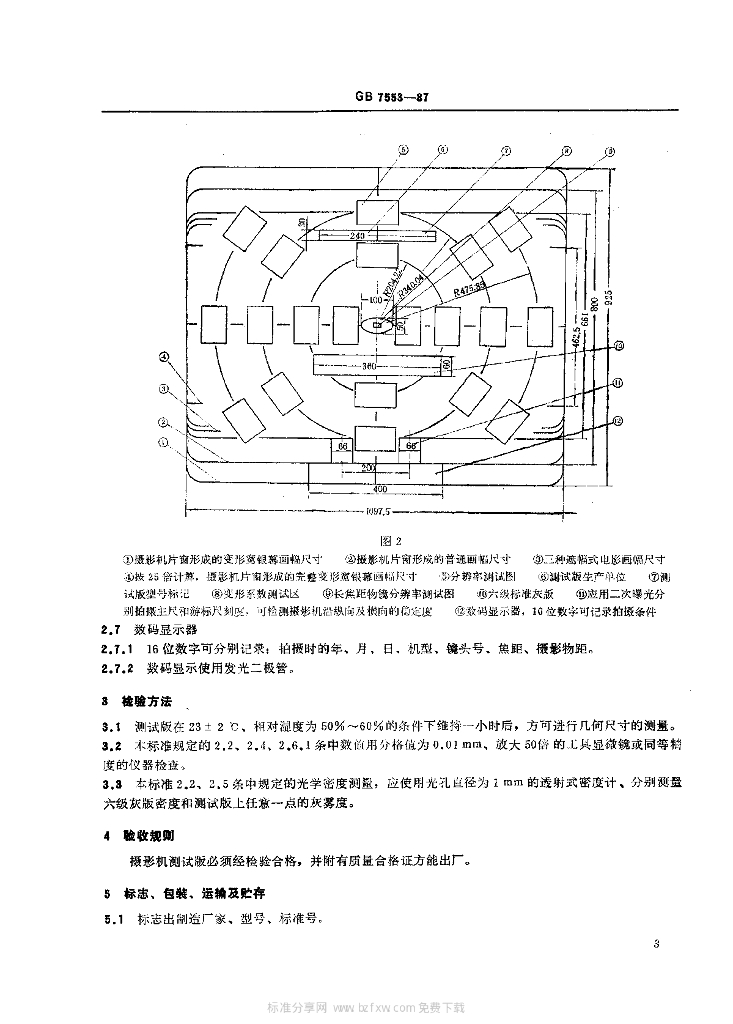

GB 7553-1987.35 mm Camera test chart target. GB 7553适用于大型透射式35mm摄影机画面测试版。该版用于检验、调整和鉴定35mm摄影机和胶片综合成像质量。其配用灯箱见附录A. 135mm摄影机画面测试版的图形和尺寸 1.1 测试版图样见图1。 1.2测试版图样 结构尺寸及说明见图2。测试版画幅尺寸为标准画幅尺寸的50倍。 2技术要求 2.1测试版使用 so特硬型软片制作。软片外侧用透明玻璃、内侧用柔光玻璃夹持。 2.2在中心视场0.3、0.5、0.7视场上分别布置5倍及50倍透射式摄影物镜分辨串测试图，该图应符合SH-01型测试图的技术条件。 2.3 摄影画幅放大50倍，其几何尺寸应符合GB 4635-84《35 mm电影摄影机片窗在胶片上所形成的影象位置和尺寸》的规定。 2.4中心视场的椭圆长、 短轴之比应为2土0.01. 2.5六级 标准灰版用中反差软片制作，光学密度分别为0.3、0.6、 0.9、 1.2、 1.5. 1.8, 极限偏差不准超过各级名义密度值的土6 %。 2.6 游标刻度 2.6.1主尺 与游标尺的几何尺寸见表1。 2.7数码显示器 2.7.1 16 位数字可分别记录:拍摄时的年、月、日、机型、镜头号、焦距、摄影物距。 2.7.2数码显示使用发光二 极管。 3检验方法 3.1测试版在23士2C.相对湿度为50%~60%的条件下维持一小时后，方可进行几何尺寸的测量。 3.2本标准规定的2.2、 2.4、 2.6.1条中数值用分格值为0.01 mm.放大50倍的工具显微镜或同等精度的仪器检查。 3.3本标准2.2、2.5条中规定的光学密度测量，应使用光孔直径为1mm的透射式密度计、分别测量六级灰版密度和测试版上任意一点的灰雾度。 4验收规则 摄影机测试版必须经检验合格，并附有质量合格证方能出厂。 5标志、包装、运输及贮存 5.1 标志出制造厂家、型号、标准号。
