微波站防雷与接地设计规范

基础信息

标准简介

YD 2011-1993. 一、总则 为根治微波站,特别是高山微波站通过交流电力引线、微波天线系统以及其它各种进出站的缆线所引入的雷害，达到确保微波站构筑物、站区工作人员的安全，以及站内通信设备的安全和正常工作，特制定本规范。 YD 2011适用于新建微波站的防雷与接地设计;对于改建、扩建微波站的防雷与接地设计亦可参照执行;对微波站的综合通信楼防雷与接地设计应按《通信局(站)接地设计暂行技术规定》YD26-89 执行。 由于微波站引入雷害的途径多并且遭受雷害机率高,所以微波站的防雷与接地应进行全方位的综合治理。采取泄放、消峰、均压等电位的联合接地设计原理,全面系统地做好微波站的防雷与接地设计。 为微波站供电的电力电缆及其它进出缆线必须具有金属外护层或穿金属管道,并埋设于地下。 微波站防雷与接地应统筹设计，统筹施工，加强随工验收和维护管理，以确保微波站防雷与接地的工程质量，做到安全可靠。 当本规范与国家有关标准矛盾时，应以国家标准为准。如执行本规范个别条文有困难时，在设计中应充分论述理由，提出采取措施的报告,报主管部门审批。 微波站防雷与接地设计应积极采用有理论依据、经实践反复证明行之有效的、经过鉴定的新技术和新产品。 YD 2011解释权属邮电部基本建设司。 二、一般要求 微波站直流工作接地，应从接地汇集线上就近引线，接地线截面积应满足最大负荷要求，一般为35-95平方毫米，材料为多股铜线。微波站通信设备及供电设备的正常不带电的金属部门、通信设备所设防雷保安器的接地端，均应作保护接地，严禁作接零保护，其接地线截面积应不小于35平方毫米，材料为多股铜线。

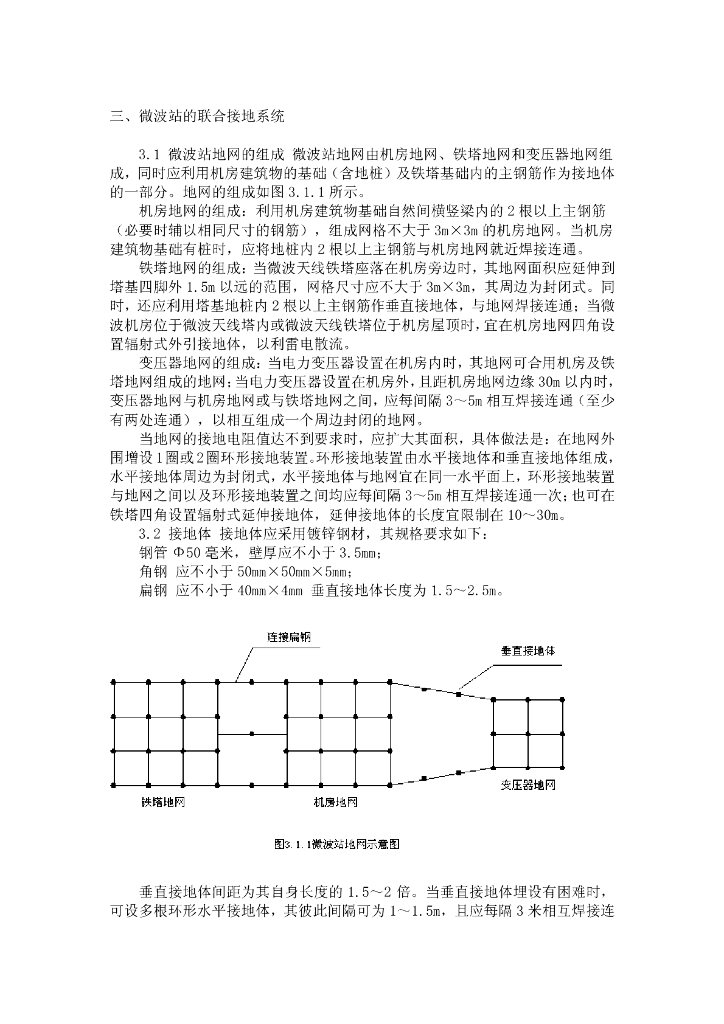

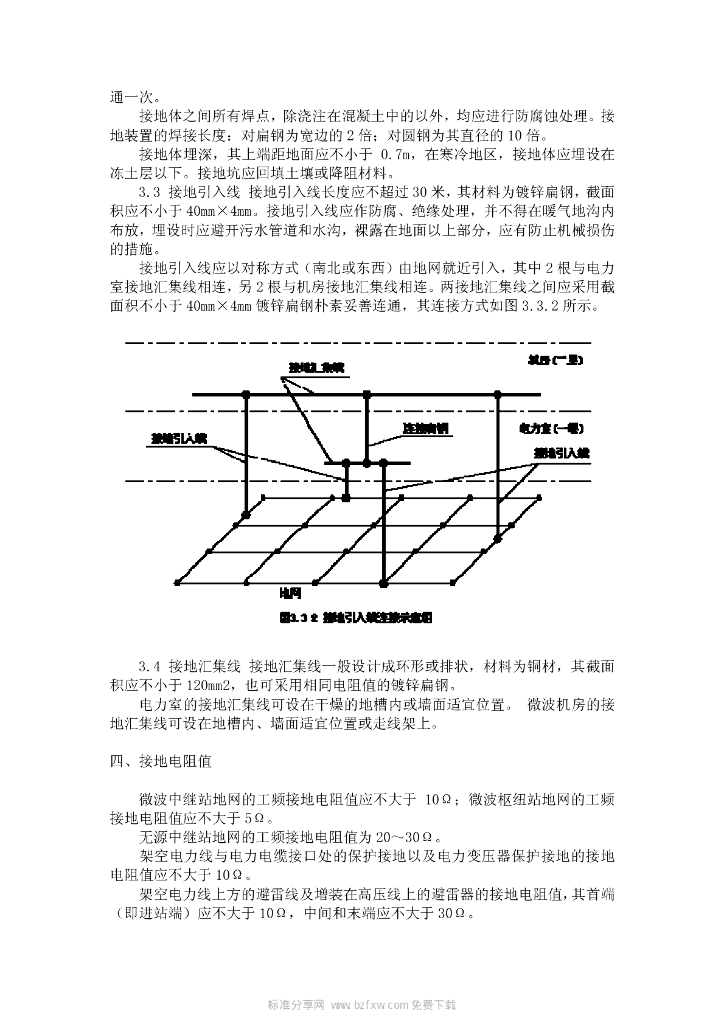

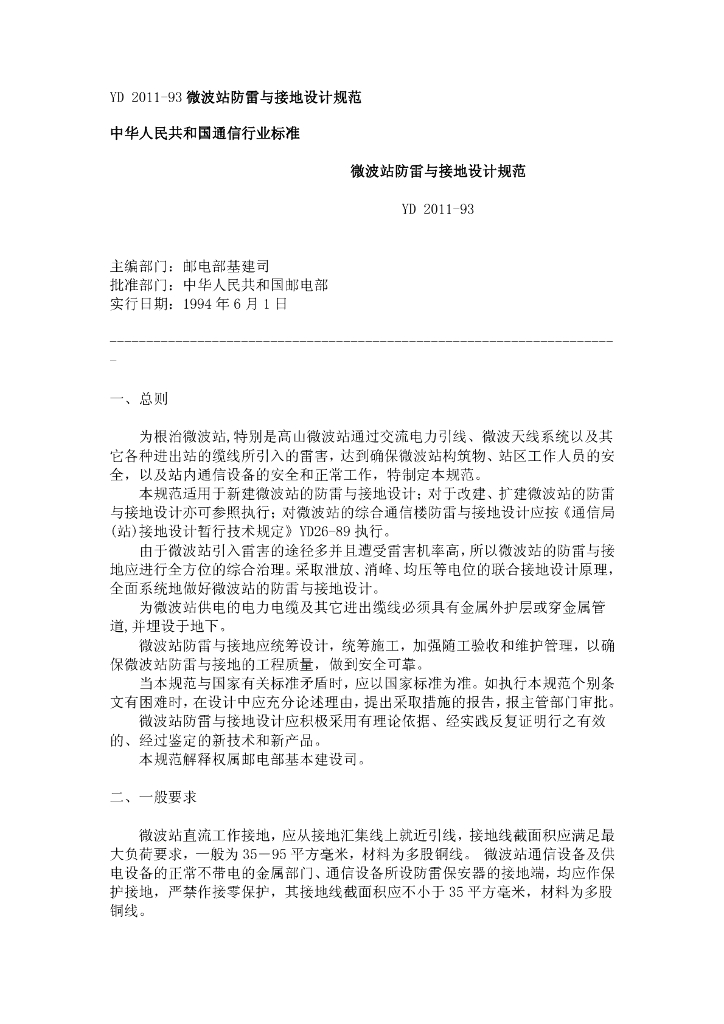

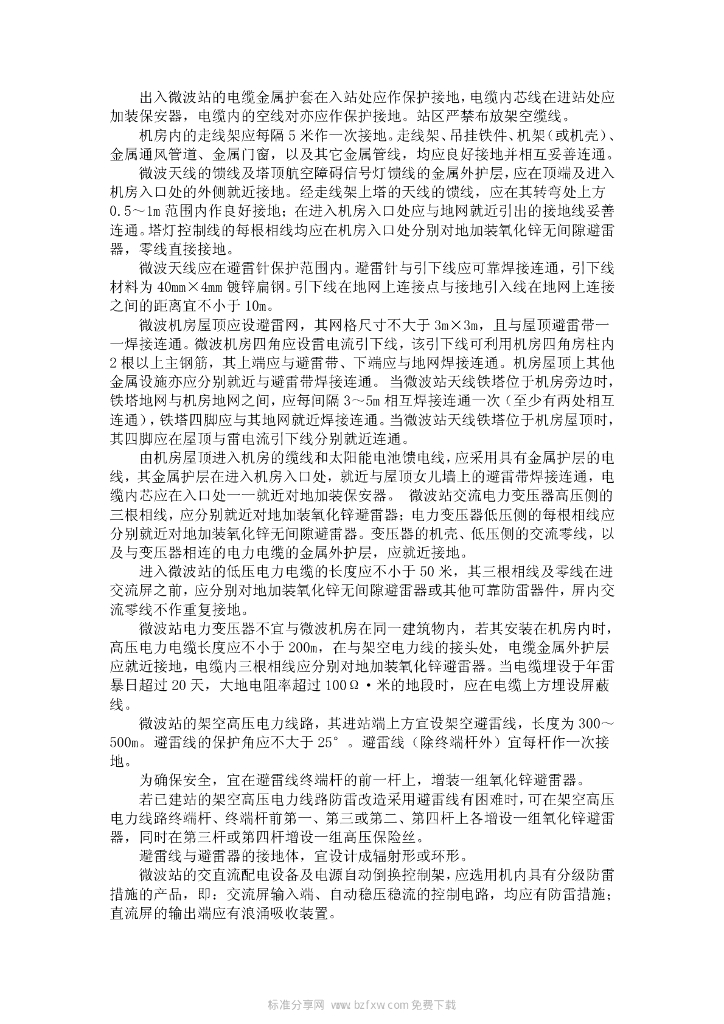

内容预览
