摄影用标准灰板、色板的技术规范

基础信息

标准简介

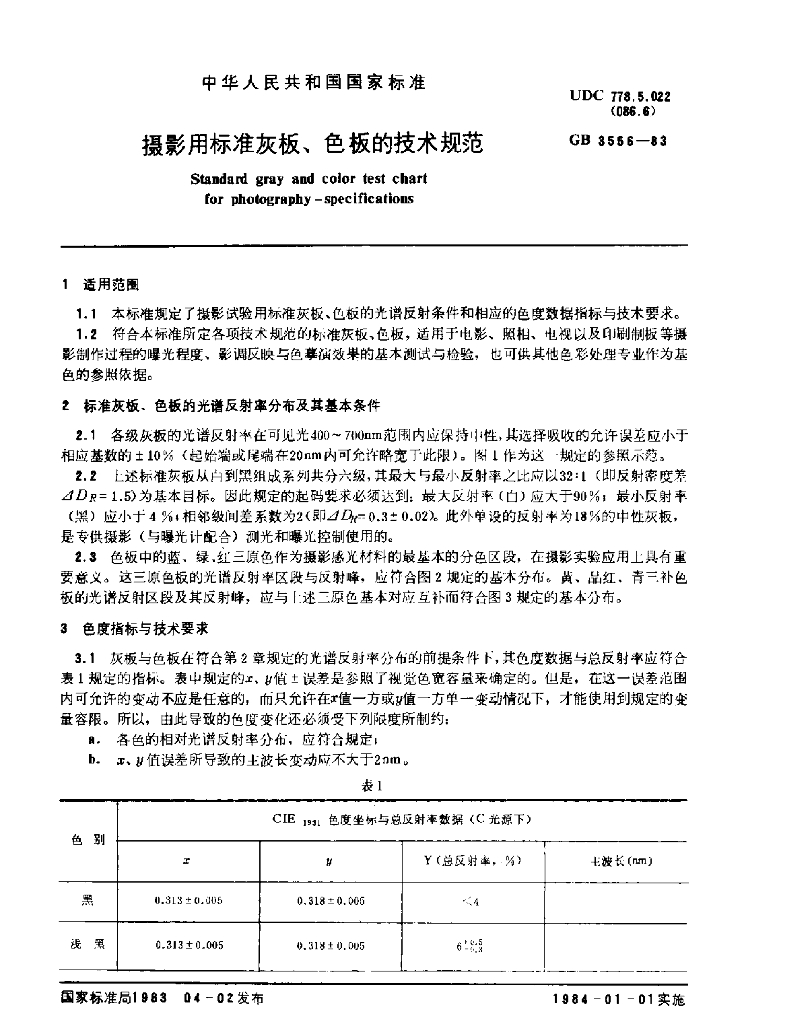

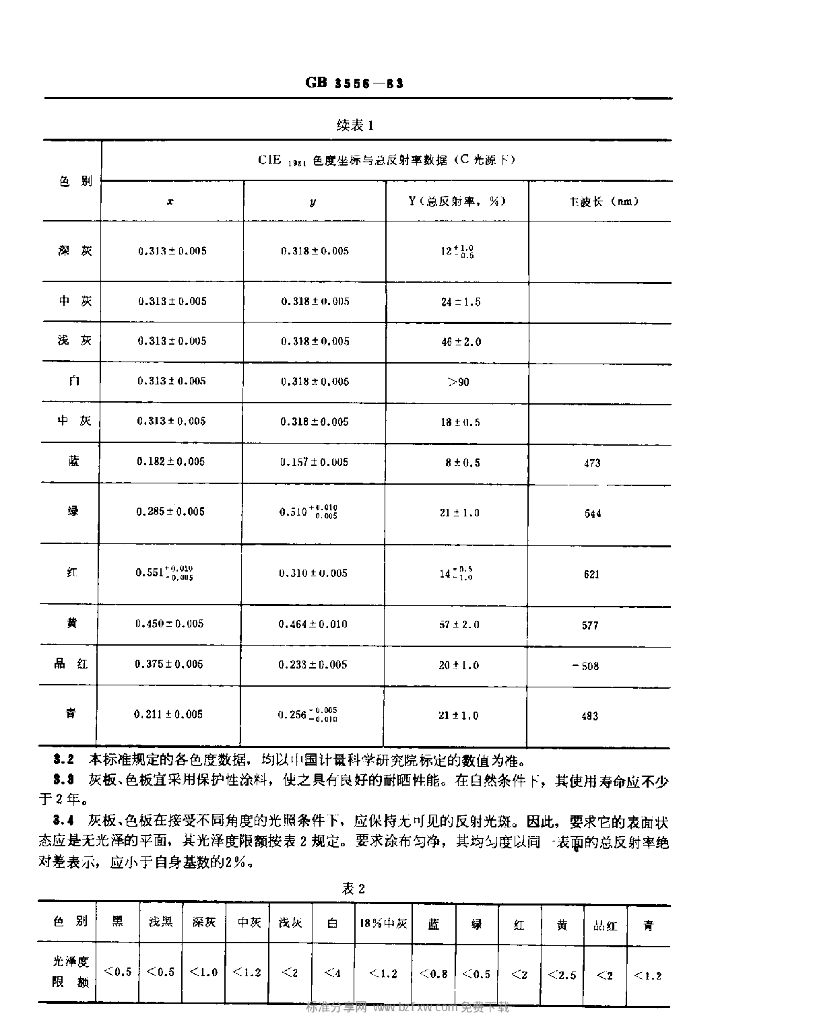

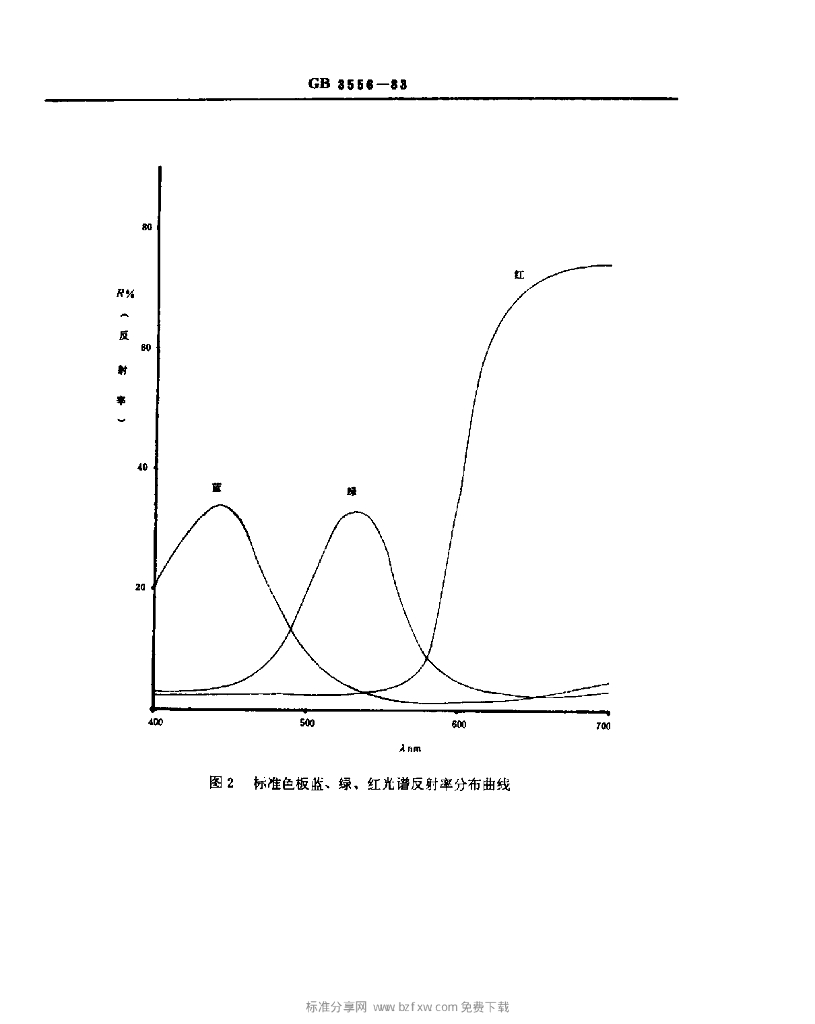

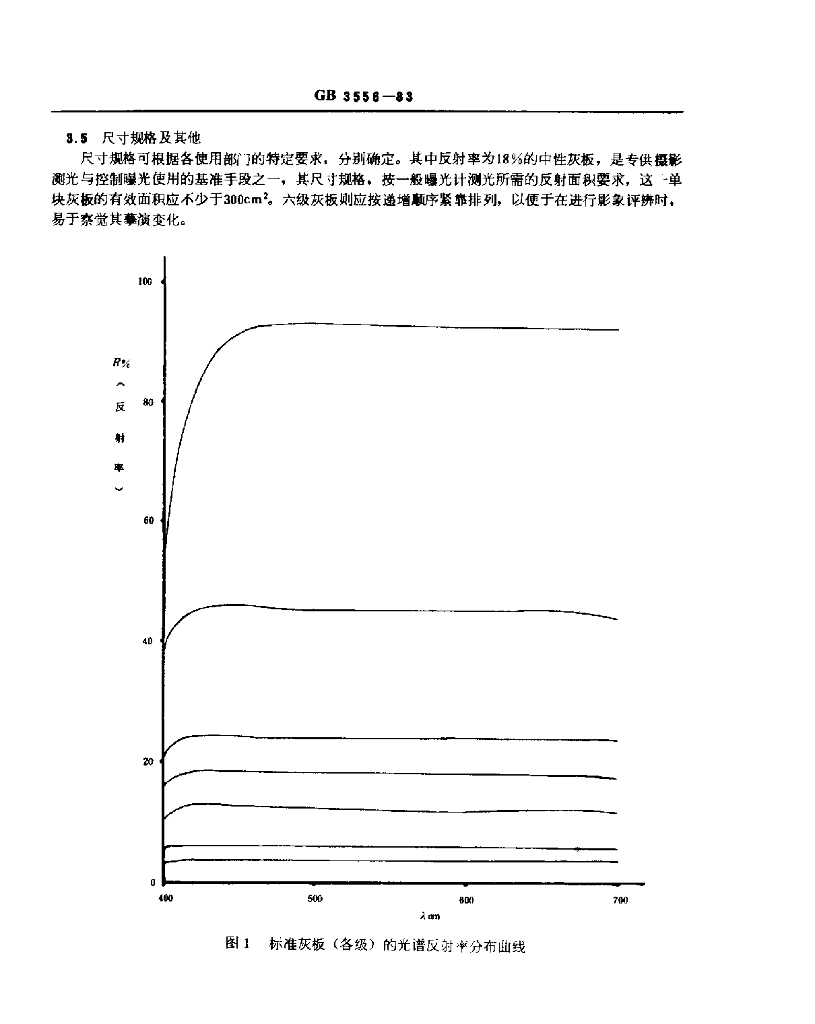

GB 3556-1983.Standard gray and color test chart for photography - specifications. 1适用范围 1.1GB 3556规定了摄影试验用标准灰板、色板的光谱反射条件和相应的色度数据指标与技术要求。 1.2 符合GB 3556所定各项技术规范的标准灰板、色板，适用于电影、照相、电视以及印刷制板等摄影制作过程的曝光程度、影调反映与色摹演效果的基本测试与检验，也可供其他色彩处理专业作为基色的参照依据。 2标准灰板、色板的光谱反射率分布及其基本条件 2.1各级灰板的光 谱反射率在可见光400 ~ 700nm范围内应保持中性，其选择吸收的允许误差应小于相应基数的土10%(起始端或尾端在20nm内可允许略宽于此限)。图1作为这-规定的参照示范。 2.2.上述标准 灰板从白到黑组成系列共分六级，其最大与最小反射率之比应以32:1 (即反射密度差4DR= 1.5)为基本目标。因此规定的起码要求必须达到:最大反射率(白)应大于90%;最小反射率(黑)应小于4 %$相邻级间差系数为2 (即0 Dr= 0.3土0.02)。此外单设的反射率为18%的中性灰板是专供摄影(与曝光计配合)测光和曝光控制使用的。 2.3色板中的蓝、绿、红三原色作为摄影感光材料的最基本的分色区段，在摄影实验应用上具有重 要意义。这三原色板的光谱反射率区段与反射峰，应符合图2规定的基本分布。黄、品红、青三补色板的光谱反射区段及其反射峰，应与上述三原色基本对应互补而符合图3规定的基本分布。 3色度指标与技术要求 3.1灰板与色板在符合第2章规定的光谱反射率分布的前提条件下，其色度数据与总反射率应符合表1规定的指标。表中规定的工、u值士误差是参照了视觉色宽容量来确定的。但是，在这一误差范围内可允许的变动不应是任意的，而只允许在x值一方或y值一 方单一 变 动情况下，才能使用到规定的变量容限。所以，由此导致的色度变化还必须受下列限度所制约: a. 各色的相对光谱反射率分布，应符合规定: b.工y值误差所导致的主波长变动应不大于2nm。
