调幅广播收音机测量方法

基础信息

标准简介

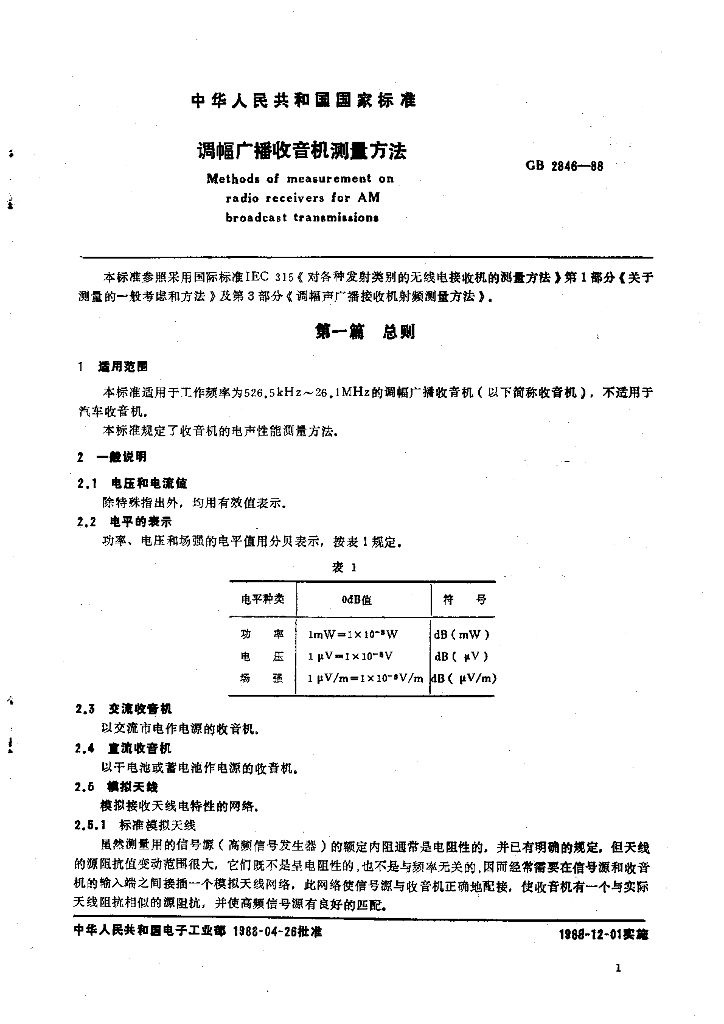

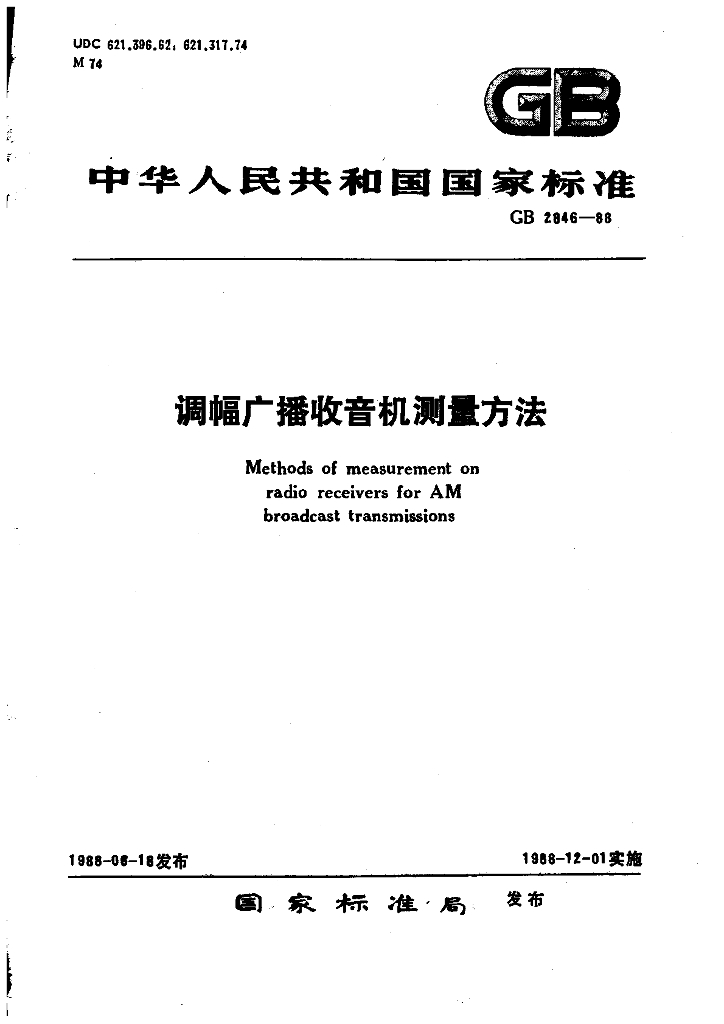

GB 2846-1988.Methods of measurement on radio receivers for AM broadcast transmissions. 2.13标准输出功率 接收机的输出用加到扬声器上的功率来表示，或者用标准负载上所消耗的功率来表示。根据接收机的类别，一般可用5mW, 10m W、50m W和500m Ww作为标准输出功率.其中50mW为优选值.对于更大功率输出的接收机，可用比额定功率低10dB的功率作为标准输出功率. 2.14调谐方法 本标准采用的调谐方法有以下几种。制造厂也可以在产品技术条件中规定具体调谐方法。 2.14.1音频输 出最大调谐法 把规定电平值的1000Hz调制的高频信号，加到收音机的输入端，并调谐收音机。然后微调高频信号发生器频率，使收音机1000Hz的音频输出达到最大值，以此点作为收音机的调谐点。 2.14.2 14dB谷 点谐调法 输入规定电平值的高频信号.按音频输出最大调谐,音调控制器处在平直位置。加大输入信号电平到需要值，调节音量控制器，使收音机输出达所需要的功率值。然后，保持调制不变,逐渐增高调制频率，直到输出下降14dB为止。此时重新仔细微调高频信号发生器的频率，使输出达到最小值，以此点作为收音机的调谐点。 2.14.3通带中心点调谐法 当按音频输出最大调谐时，若调谐点不明显或多峰(包括峰谷值超过6dB的情况),则从最大输出的频率点左右偏调高频信号发生器频率，得出使收音机输出下降6dB的两个频率,计算其算术平均值的中心频率，以此作为收音机的调谐点。 3测量仪器 3.1 测量仪表要求 3.1.1测量指示仪表 (电流表、电压表、功率表等) 在一般情况下，采用1.5级精度的仪表，足以满足要求。根据测量的目的和收音机的类别，可选用符合要求的仪表. 3.1.2测量仪器 测量中所用高频信号发生器、音频信号发生器、白噪声信号发生器、谐波失真仪、测试传声器等测量仪器，根据测量的目的及收音机的类别，选用符合要求的仪器. 3.2用于噪声或信噪比测 用滤波器 3.2.1宽带滤波器
