一1990 彩色电视广播接收机与其他设备互连配接要求

基础信息

标准简介

GB 12281 一1990.Requir ements for the interconnections and matching of color television br oadcast receivers and other equipment. GB 12281电气配接值主要参照采用了EC 268- -15{声 系统中设备互连的优选配接值>(1978年)及其修正案和IEC 608(50 Hz 625行制式磁带录像机与电视接收机之间的互连》(1977年)。 GB 12281连接器型式主要参照采用IEC 574- -3《听-视系统中设备 互连 用的连接器>(1983年)。 1主题内容与适用范围 1.1主题内容 GB 12281规定了彩色电视广播接收机(以下简称彩色电视机)与耳机、磁带录音机(以下简称录音机)、磁带录像机(以下简称录像机)及电缆分配系统等家用视、听设备之间互连的优选电值和机械配接要求。 1.2 适用范围 GB 12281适用于模拟方式的彩色电视机与耳机、录音机、录像机和电缆分配系统等设备间的连接要求,黑白电视机、电视监示器与有关设备的连接也可参照采用。 2引用标准 GB 6510 30 MHz~1 GHz声音和电视信号的电缆分配系统 GB8898电网电源供电的家用和类似一般用途的电子及有关设备的安全要求 GB 9025 30 MHz~1 GHz声音和电视信号的电缆分配系统的机电配接值 GB 9031家用声 系统设备互连配接要求 3术语 3.1额定 输出电压 当设备处于额定工作状态下,在额定负载阻抗两端的输出电压. 3.2最小输出 电压 当设备在本标准规定的输入条件下,其额定负载阻抗两端的最小输出电压。 33最大输出电压 当设备在本标准规定的输入条件下,在额定负载阻抗两端允许的最大输出电压。 3.4额定空载输出电压 当设备处于额定工作状态下,设备的开路输出电压。 3. 5额定源电动势 把这个电动势与额定源阻抗串联接入设备输入端,音量控制置于适当位置,使额定负载阻抗两端得到规定失真限制的额定输出电压,则此电动势称为额定源电动势。 3.6最小源电 动势

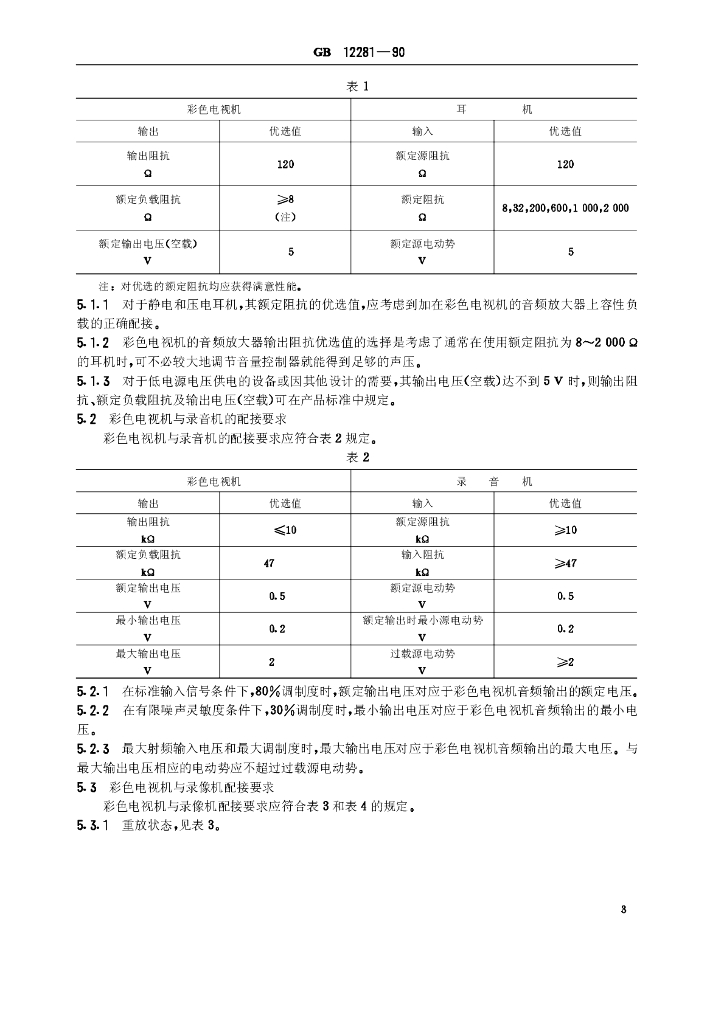

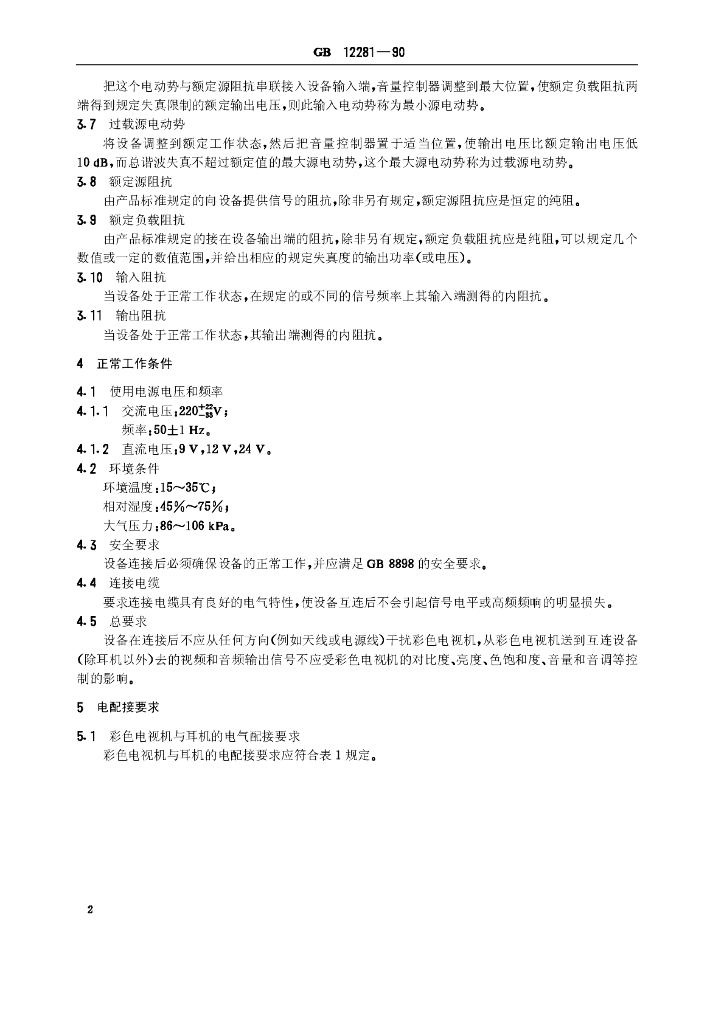

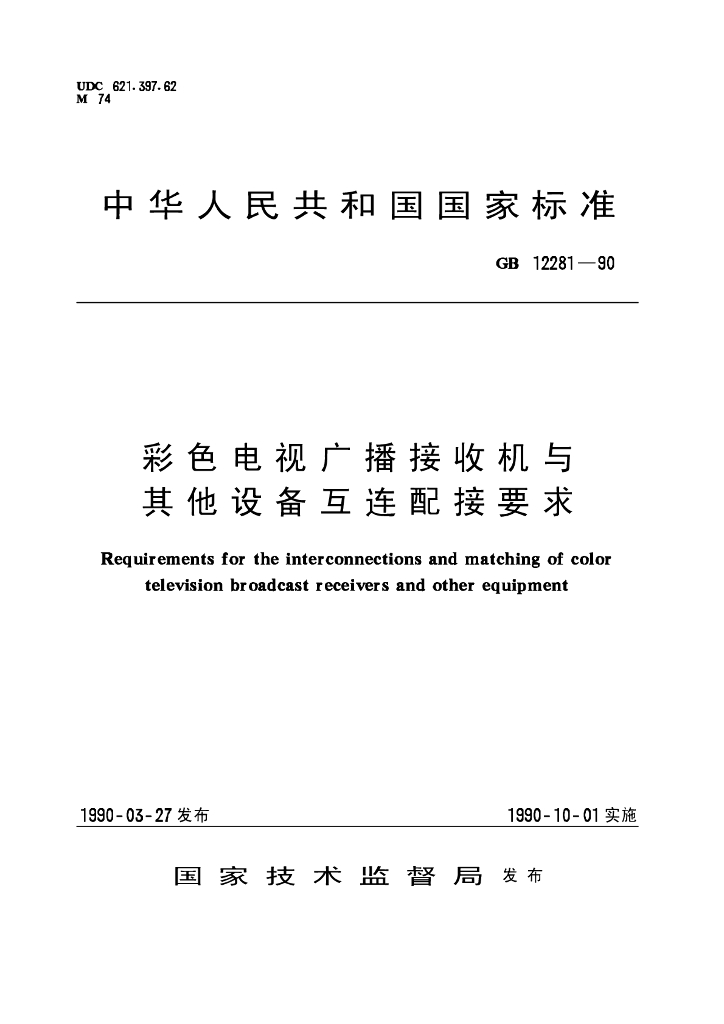

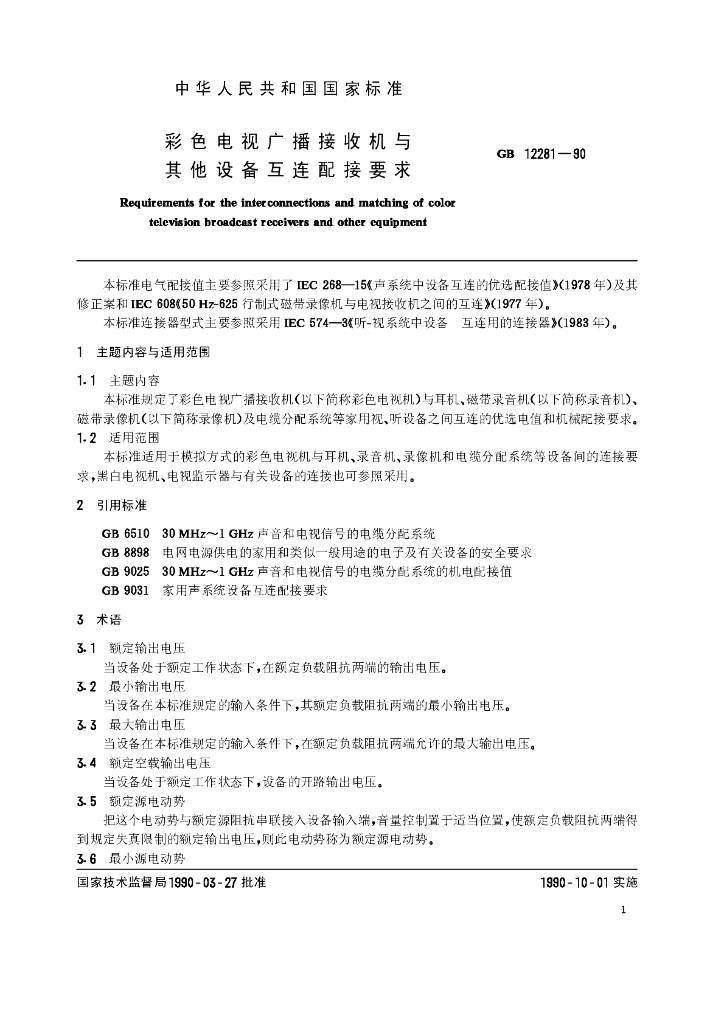

内容预览
