声音和电视广播发射设备信号链接口

基础信息

标准简介

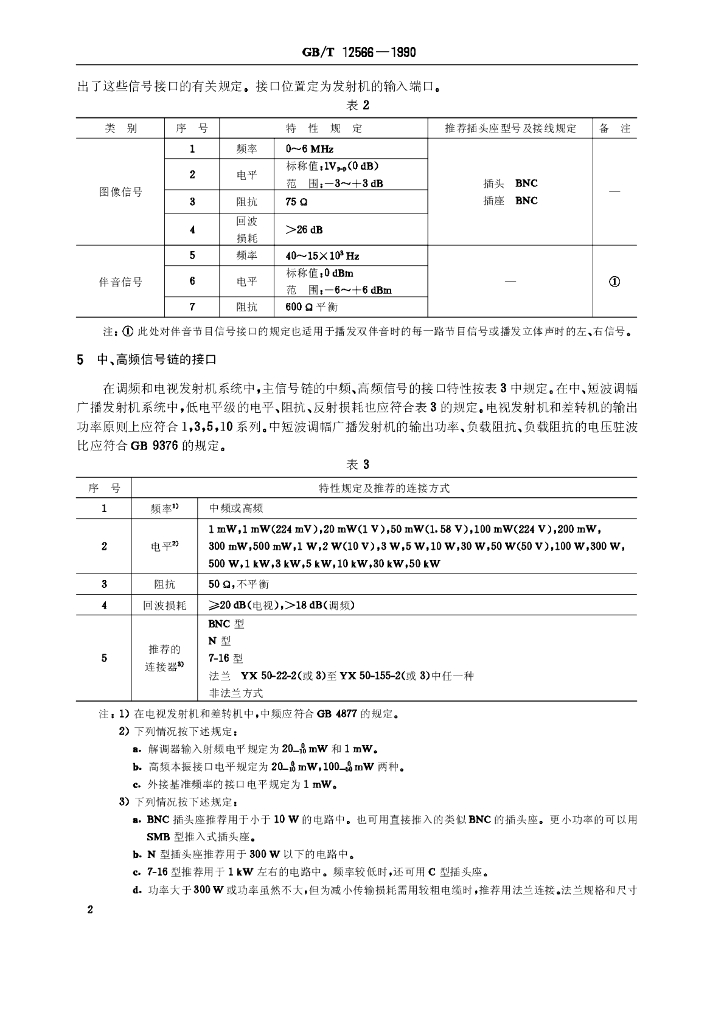

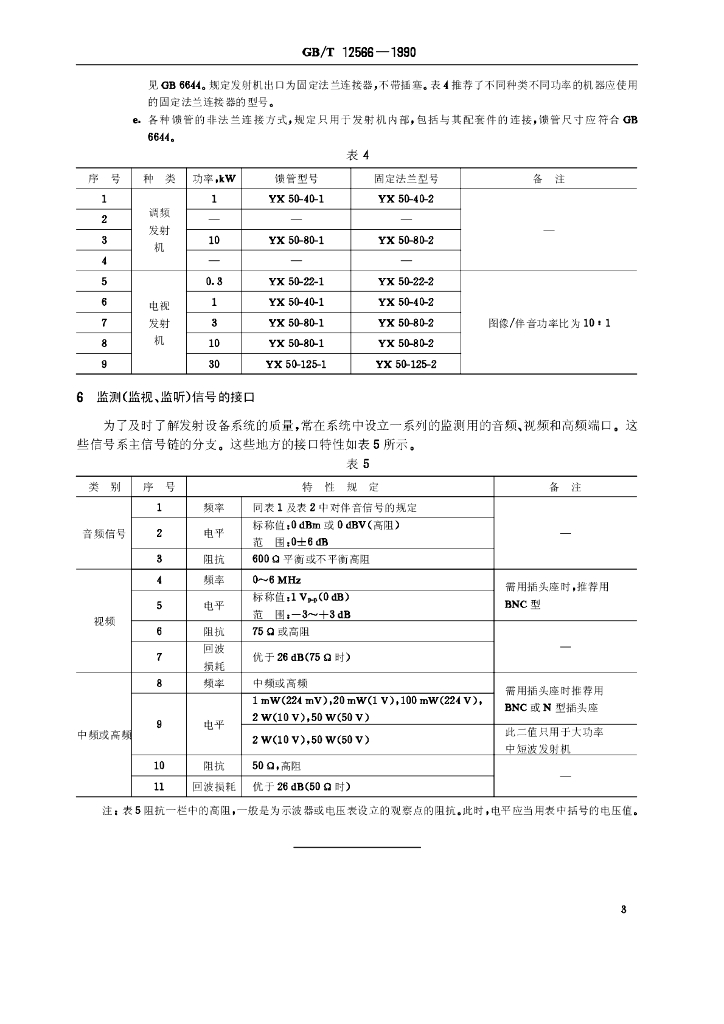

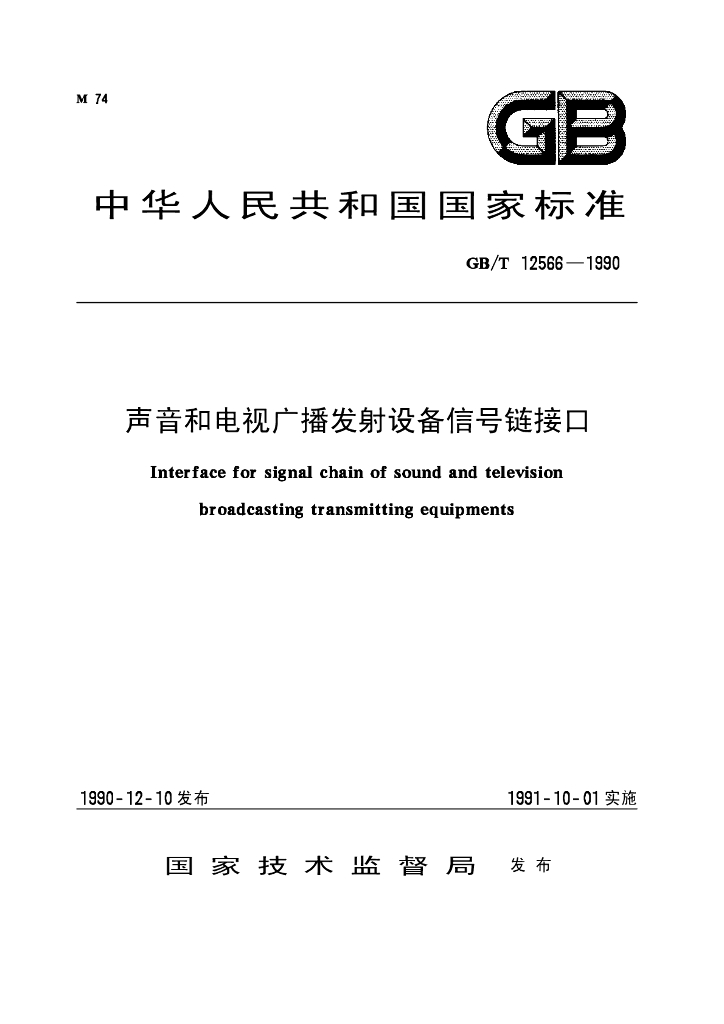

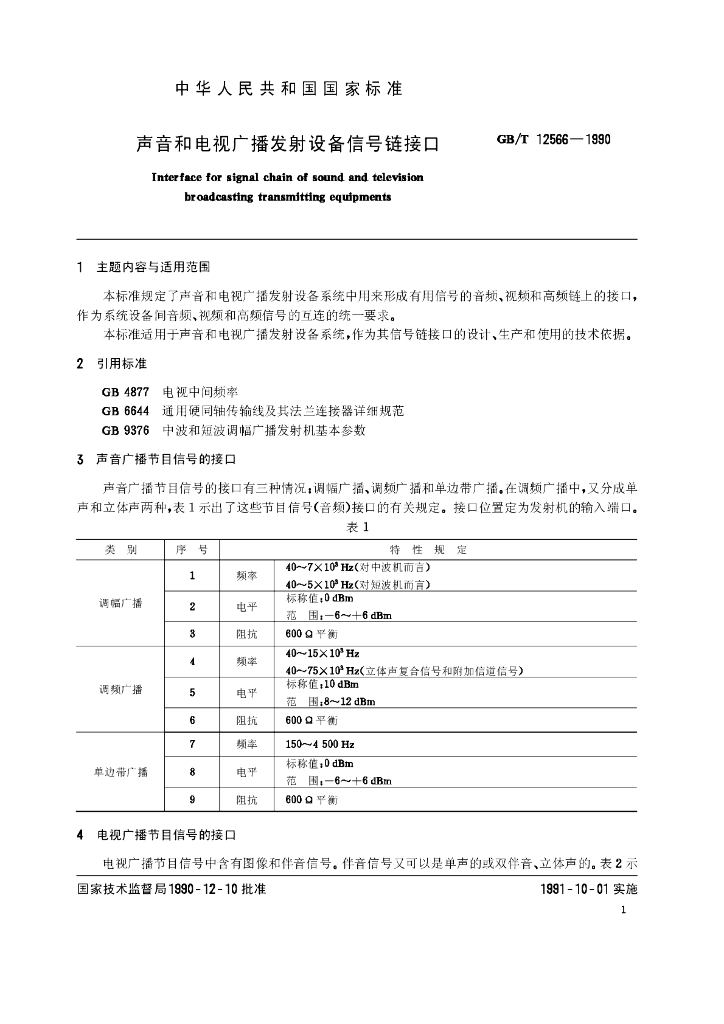

GB/T 12566一1990.Interface for signal chain of sound and television broadcasting transmitting equipments. 1主题内容与适用范围 GB/T 12566规定了声音和电视广播发射设备系统中用来形成有用信号的音频、视频和高频链上的接口,作为系统设备间音频、视频和高频信号的互连的统一要求。 GB/T 12566适用于声音和电视广播发射设备系统,作为其信号链接口的设计、生产和使用的技术依据。 2引用标准GB 4877电视中间频率 GB6644通用硬同轴传输线及其法兰连接器详细规范 GB9376中波和短波调幅广播发射机基本参数 3声音广播节目信号的接口 声音广播节目信号的接口有三种情况;调幅广播、调频广播和单边带广播。在调频广播中,又分成单声和立体声两种,表1示出了这些节目信号(音频)接口的有关规定。接口位置定为发射机的输入端口。 5中.高频信 号链的接口 在调频和电视发射机系统中,主信号链的中频、高频信号的接口特性按表3中规定。在中、短波调幅广播发射机系统中,低电平级的电平、阻抗、反射损耗也应符合表3的规定.电视发射机和差转机的输出功率原则上应符合1,3,5,10系列。中短波调幅广播发射机的输出功率、负载阻抗负载阻抗的电压驻波比应符合GB 9376的规定. 6监测(监视、 监听)信号的接口 为了及时了解发射设备系统的质量,常在系统中设立--系列的监测用的音频、视频和高频端口。这些信号系主信号链的分支。这些地方的接口特性如表5所示。
