数字交换机数字中继接口(2048 kbit/s)参数及数字中继接口间传输特性和测试方法

基础信息

标准简介

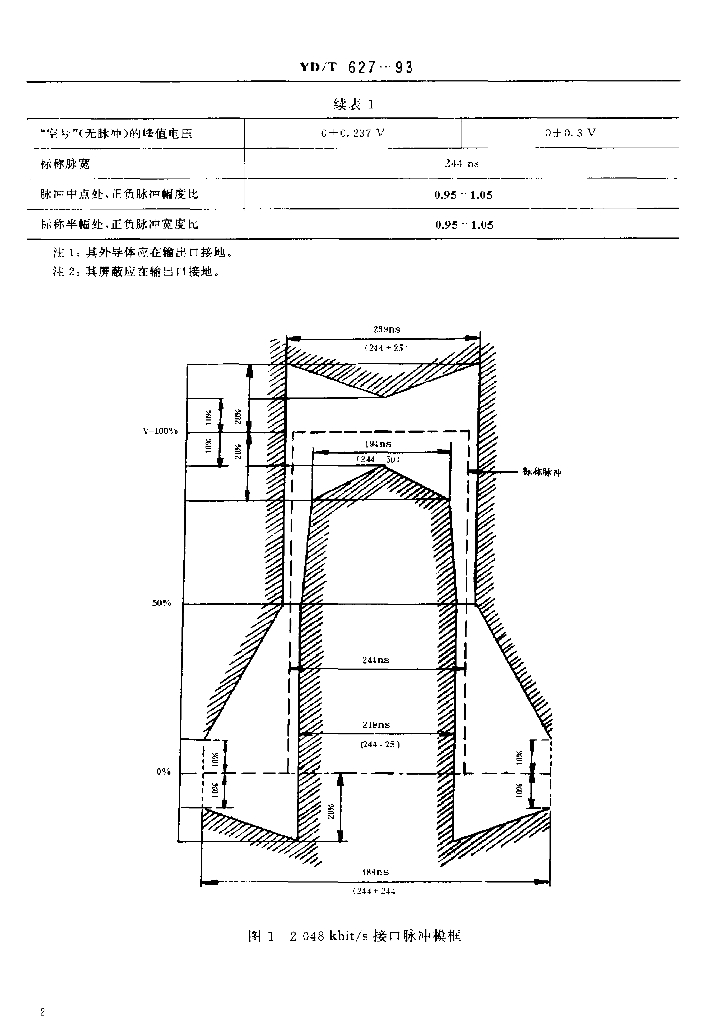

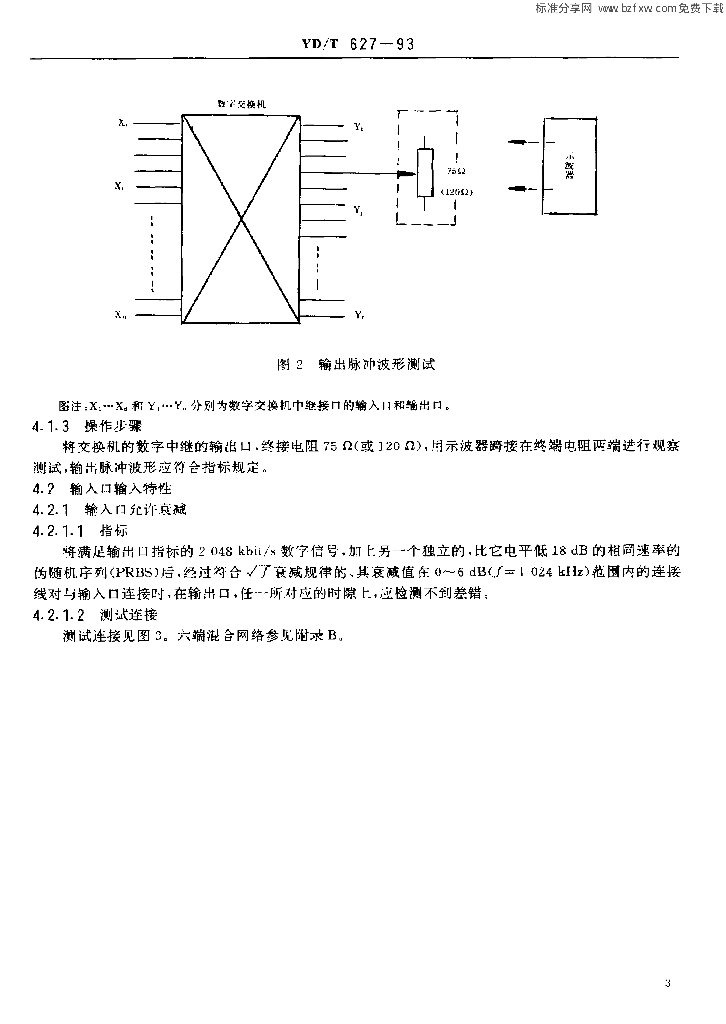

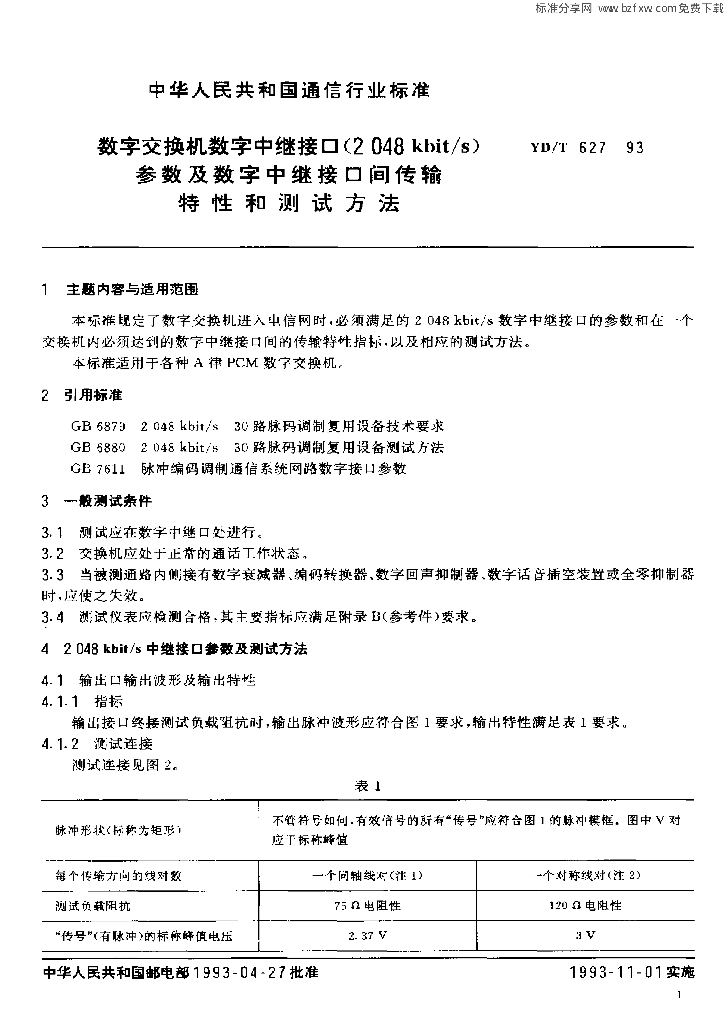

YD/T 627-1993. 1主题内容 与适用范围 YD/T 627规定了数字交换机进入电信网时,必须满足的2048 kbit/s数字中继接口的参数和在一个交换机内必须达到的数字中继接口间的传输特性指标,以及相应的测试方法。 YD/T 627适用于各种A律PCM数字交换机。 2引用标准 GB 6879 2048 kbit/s30路脉码调制复用设备技术要求 GB 6880 2048 kbit/s30路脉码调制复用设备测试方法 GB 7611脉冲编码调制通信系统网路数字接口参数 3一般测试条件 3.1测试应在数字中继口处进行。 3.2交换机应处于正常的通话工作状态。 3.3当被测通路内侧接有数字衰减器、编码转换器、数字回声抑制器、数字话音插空装置或全零抑制器时，应使之失效。 3.4测试仪表应检测合 格,其主要指标应满足附录B(参考件)要求。 4 2048kbit/s中继接口参数及测试方法 4.1 输出口输出波形及输出特性 4.1.1指标 输出接口终接测试负载阻抗时,输出脉冲波形应符合图1要求,输出特性满足表1要求。 4.1.2测试连接 测试连接见图2。 4.1.3操作步骤 将交换机的数字中继的输出口、终接电阻75Ω(或12Ω),用示波器跨接在终端电阻两端进行观察测试,输出脉冲波形应符合指标规定。 4.2 输入口输入特性 4.2.1 输入口允许衰臧 4.2.1.2测试连接 测试连接见图3。六端混合网络参见附录B。
