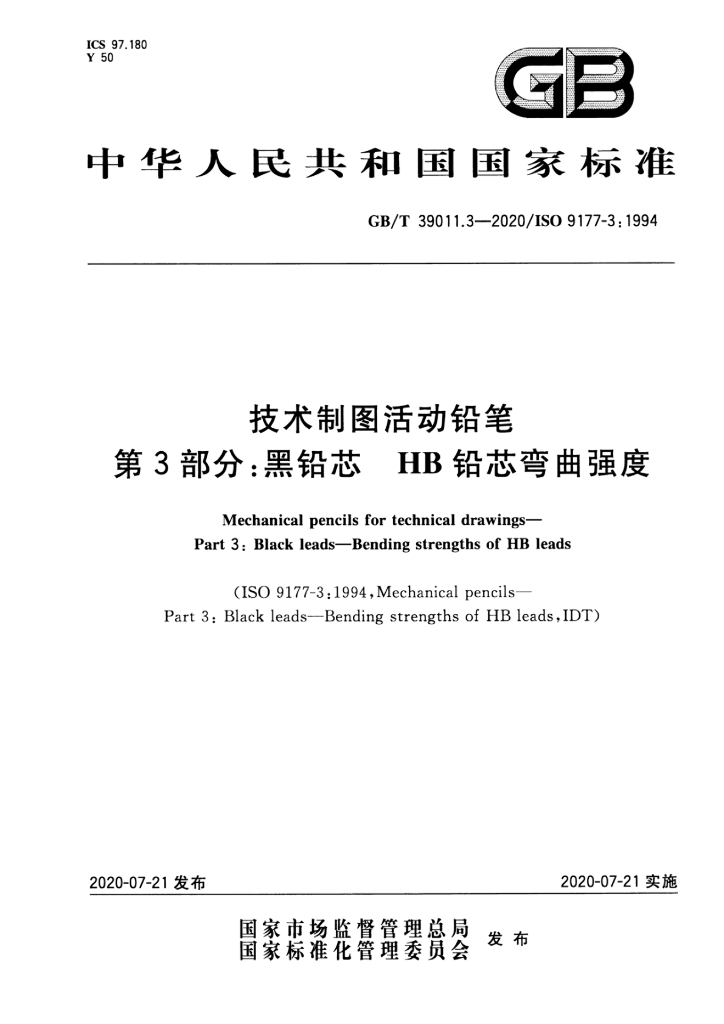

GB/T 39011.3-2020/ISO 9177-3: 1994 技术制图活动铅笔 第3部分：黑铅芯HB铅芯弯曲强度

基础信息

标准简介

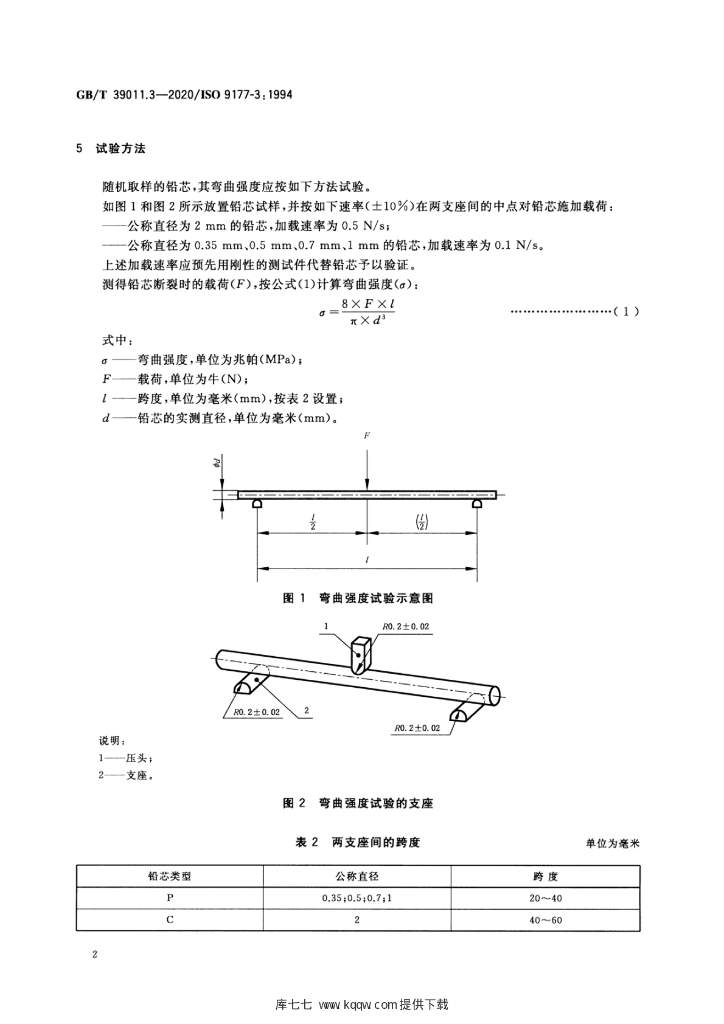

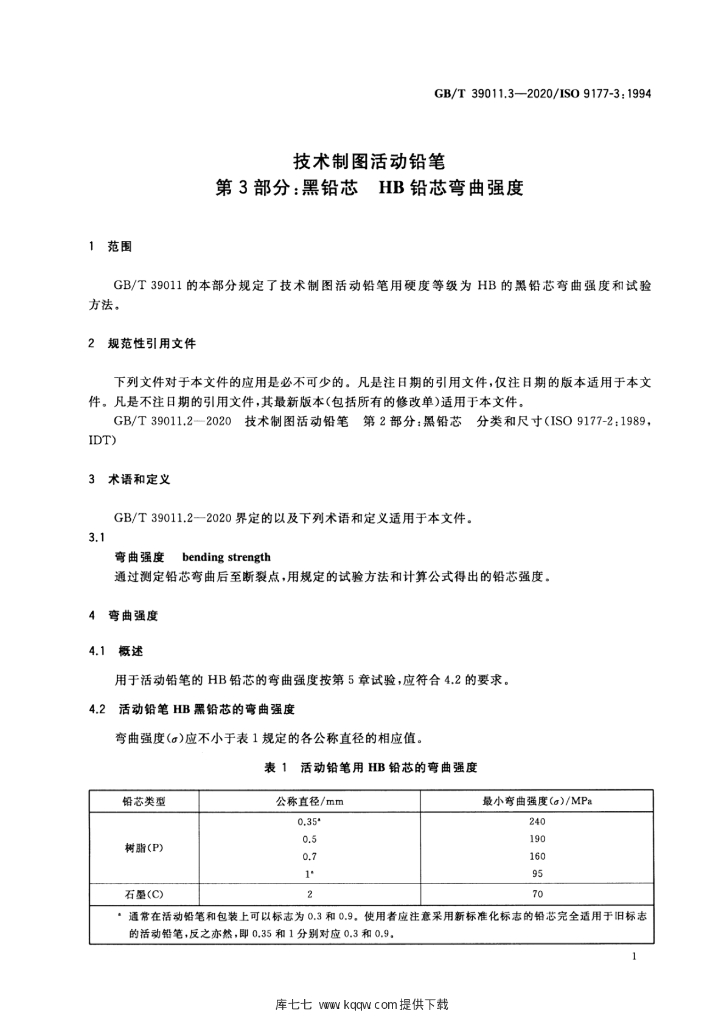

GB/T 39011.3-2020/ISO 9177-3: 1994.Mechanical pencils for technical drawings-Part 3: Black leads-Bending strengths of HB leads. 1范围 GB/T 39011的本部分规定了技术制图活动铅笔用硬度等级为HB的黑铅芯弯曲强度和试验方法。 2规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。 GB/T 39011.2- -2020技术制 图活动铅笔第2 部分:黑铅芯分 类和尺寸(ISO 9177-2:1989，IDT) 3术语和定 义 GB/T 39011.2- -2020界定的以及下列术语和定义适用于本文件。 3.1弯曲强度bending strength通过测定铅芯弯曲后至断裂点,用规定的试验方法和计算公式得出的铅芯强度。 4弯曲强度 4.1概述 用于活动铅笔的HB铅芯的弯曲强度按第5章试验,应符合4.2的要求。 4.2活动铅笔HB黑铅芯的弯曲强度 弯曲强度(a)应不小于表1规定的各公称直径的相应值。 5试验方法 随机取样的铅芯,其弯曲强度应按如下方法试验。 如图1和图2所示放置铅芯试样,并按如下速率(士10%)在两支座间的中点对铅芯施加载荷: 公称直径为2mm的铅芯,加载速率为0.5N/s; 公称直径为0.35 mm.0.5 mm、0.7 mm.1 mm的铅芯,加载速率为0.1 N/s. 上述加载速率应预先用刚性的测试件代替铅芯予以验证. 测得铅芯断裂时的载荷(F),按公式(1)计算弯曲强度(o):
