电信工程制图与图形符号规定

基础信息

标准简介

YD/T 5015-2007.Specifications of Engineering Drawing and Graphical Symbols for Communication Projects Diagrams. 1总则 1.0.1为了使电信工程图纸做到规格统一、画法一致、图面清晰，符合施工、存档和生产维护要求,有利于提高制图效率、保证制图质量和适应电信工程建设的需要,特制定本规定。 1.0.2YD/T 5015适用于新建 、改建和扩建的电信工程建设。 1.0.3YD/T 5015由电信工程制图统一的规定和图形符号两部分组成。电信工程制图统-规定中未明确的问题,应按国家标准的要求执行。本规定中未规定的图形符号,可使用国家标准中有关的符号,或按国家标准的规定进行派生。 1.0.4YD/T 5015是根据以下标准编制的: GB/T 4728. 1~13《电气图用图形符号》 GB/T 6988.1~6 《电气技术用文件的编制》 GB/T 50104-2001《建筑制图标准》 GB/T 7929-1995《1:5001:10001:2000地形图图式》 2电信工程制图的总体要求 2.0.1工程制图应根据表述对象的性质、论述的目的与内容,选取适宜的图纸及表达手段,以便完整地表述主题内容。 2.0.2图面应布局合理,排列均匀,轮廓清晰且便于识别。 2.0.3图纸中应选用合适的图线宽度,避免图中的线条过粗或过细。 2.0.4应正确使用国家标准和行业标准规定的图形符号。派生新的符号时,应符合国家标准符号的派生规律,并应在合适的地方加以说明。 2.0.5在保证图面布局紧凑和使用方便的前提下,应选择合适的图纸幅面,使原图大小适中。 2.0.6应准确地按规定标注各种必要的技术数据和注释,并按规定进行书写或打印。 2.0.7工程图纸应按规定设置图衔,并按规定的责任范围签字。各种图纸应按规定顺序编号。

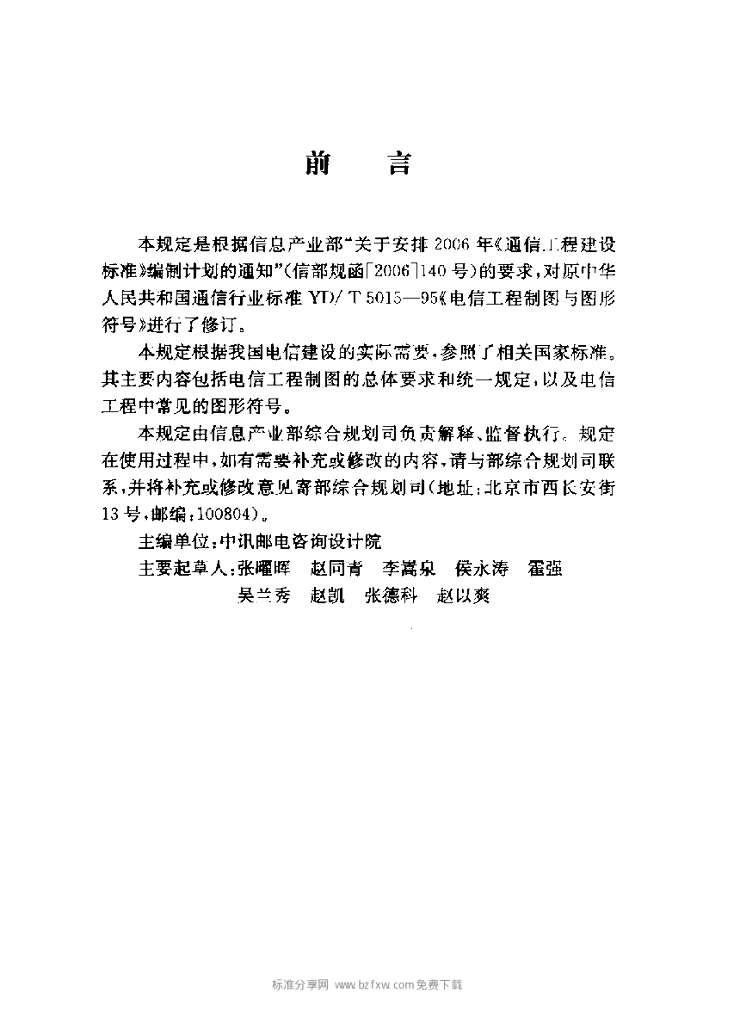

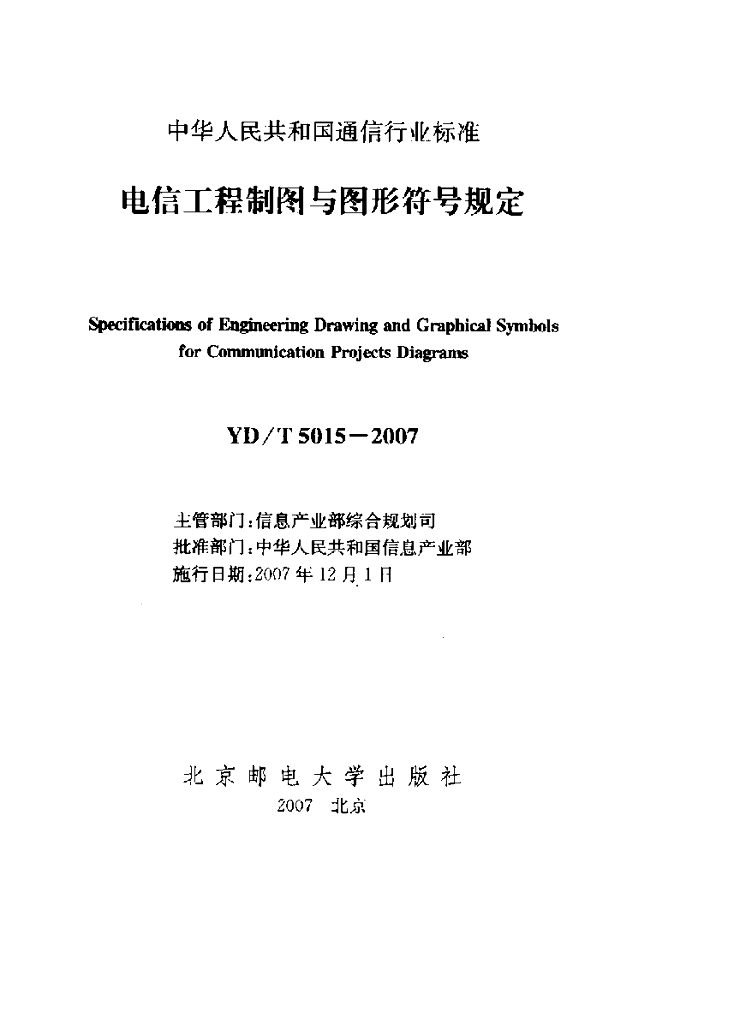

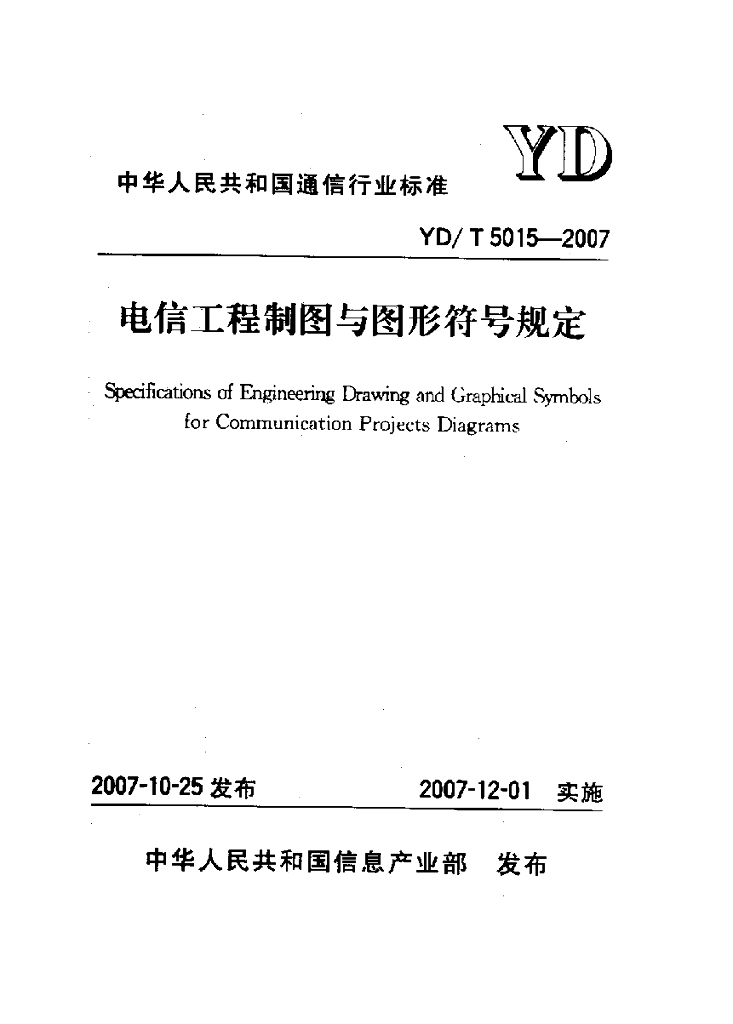

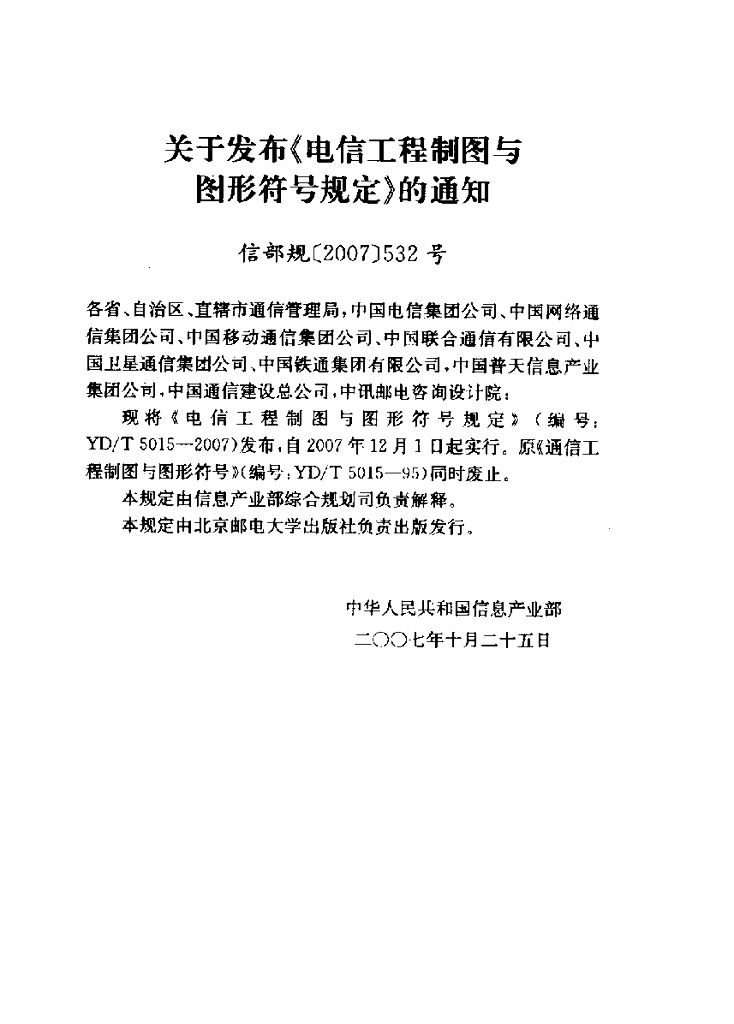

内容预览
