卫生纸及其制品 第9部分：湿球形耐破度的测定

基础信息

标准简介

GB/T 24328.9-2020.Tissue paper and tissue products-Part 9 : Determination of wet ball burst strength. 8试样处理 8.1总则 除非协议双方另有规定,测试前,应在GB/T10739规定的标准大气条件下处理样品,并在该标准大气环境下测试。 8.2加速老化(熟化) 8.2.1对于刚生产的产品,试样需进行加速老化处理。处理温度宜为(80士2)C,时间为30 min。加速老化处理后,试样应在标准大气条件下平衡1 h以上再进行测试。为提高效率,也可在(105士2)C温度下处理15min进行加速老化处理。 8.2.2对于市场上销售的产品,试样可不进行加速老化处理。 注:对试样进行加速老化处理并非本部分的必要要求，视试样性质由使用者决定。是否需要加速老化处理并没有明确的判定依据,遵从一般的通用原则。 9试样的制备 9.1试样不应有褶皱、尘埃或明显的损坏。 9.2除非协议双方另有规定,未经加工的试样(原纸)应按单层测试。 9.3加工后的试样(成品)应按成品层测试。 9.4裁取至少10个试样，试样面积应大于测试仪器夹环(6.2)。 注:厕用卫生纸通常是经打孔的卷简纸。测试此类样品时,取三节连着的纸页比较方便。靠外的两节纸页用于移送试样到夹持系统中,中间节的纸页用于测试。 10 试验步骤 10.1使用前 ,打开仪器.预热至少30 min。 10.2将温湿处理后的试样正面朝上放人测试区域,不施加任何初始张力。若试样正反面无法区分,应确保被测试样同一面朝上放入测试区域。 10.3启用夹持系统, 夹好试样,调节穿透系统底部与试样上表面的距离至(25.0士0.5)mm,将穿透系统的运行速度设定为(125士5)mm/min. 10.4启动加液程序,可使用移液管或自动定量加液系统,在3s~4s内完成5.0mL去离子水的加液。

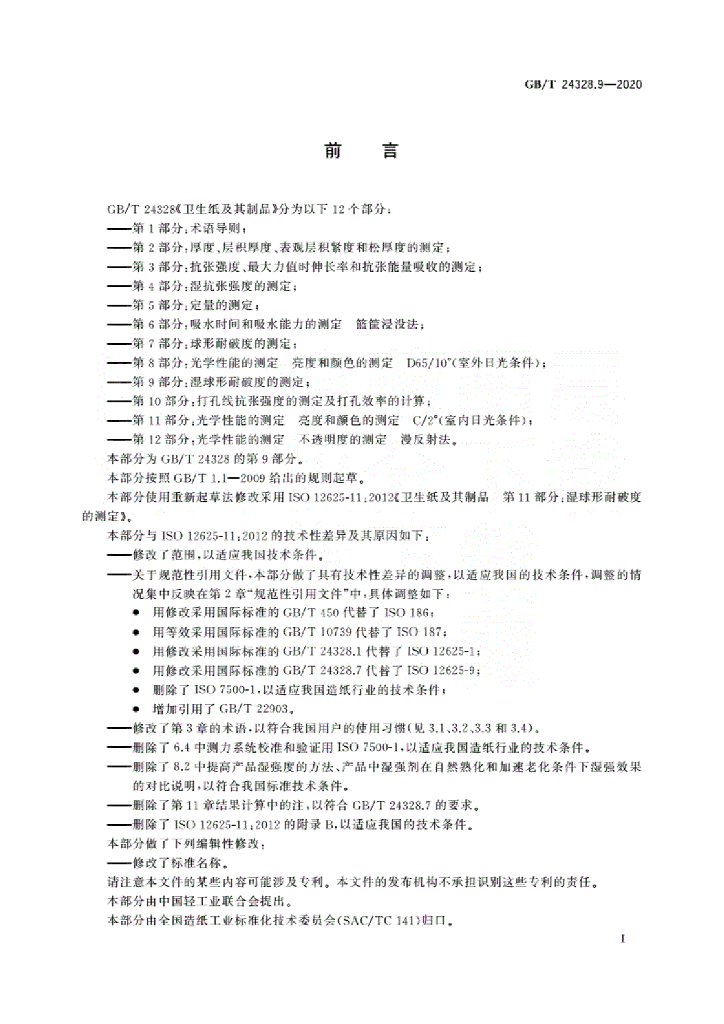

内容预览

相关标准
