汽车用点火线电线接头型式、尺寸和技术要求
QCn 29011-1991现行行业标准
下载标准电子版
PDF · 2 页 · 291.51KB
登录后可查看已购记录，会员和金币权益与电子标准网共用。
基础信息
标准号
QCn 29011-1991
标准状态
现行
发布日期
2022-10-12
实施日期
2022-10-12
标准简介

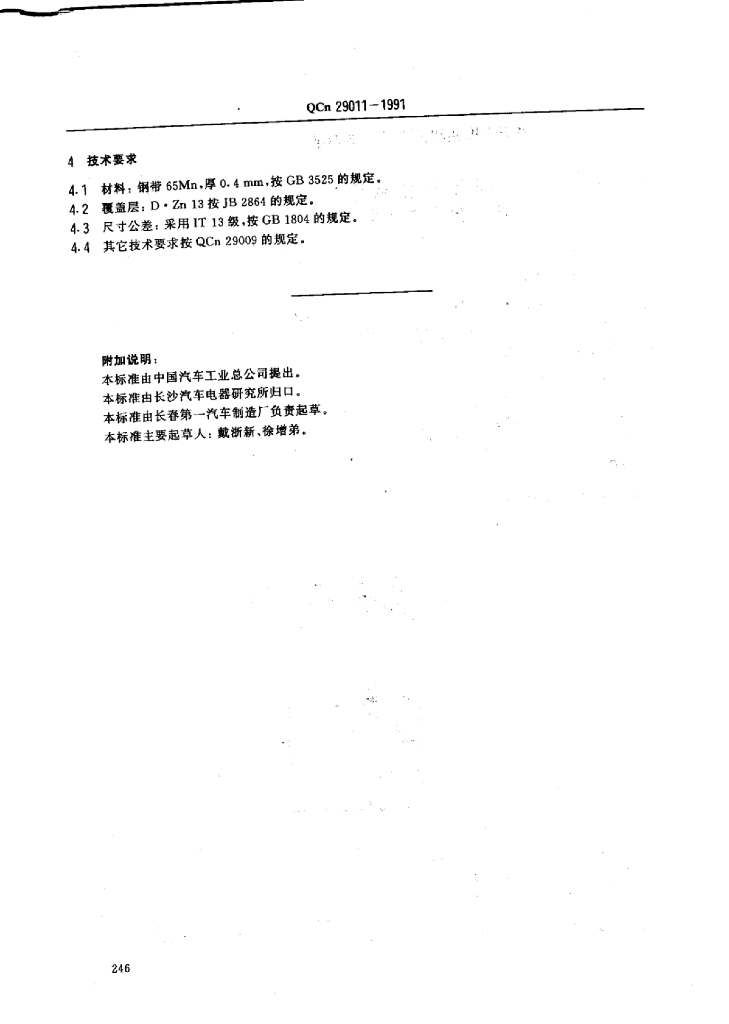

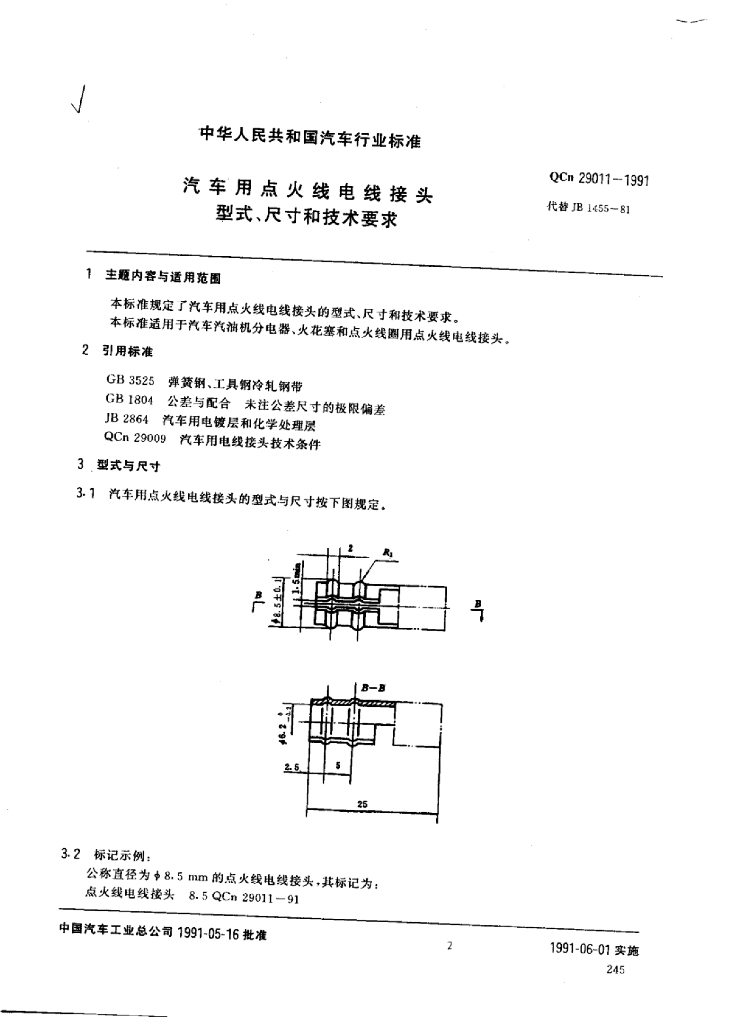

QCn 29011-1991. 1主题内容与适 用范围 QCn 29011规定了汽车用点火线电线接头的型式、尺寸和技术要求。 QCn 29011适用于汽车汽油机分电器、火花塞和点火线圈用点火线电线接头。 2引用标准 GB 3525弹簧钢工具钢冷轧钢带 GB 1804公差与配合 未注公差尺 寸的极限偏差 JB 2864汽车 用电镀层和化学处理层 QCn 29009汽车用电线接头 技术条件 3型式与尺寸 3.1 汽车用点火线电线接头的型式与尺寸按下图规定。 3.2 标记示例: 公称直径为中8.5 mm的点火线电线接头,其标记为: 点火线电线接头8.5 QCn 29011-91 4技术要求 4.1材料:钢带65Mn,厚0.4mm,按GB3525的规定。 4.2 覆盖层: D. Zn 13按JB 2864的规定。 4.3 尺寸公差:采用IT 13级,按GB 1804的规定。 4.4其它技术要求按QCn29009的规定。 附加说明: 本标准由中国汽车工业总公司提出. 本标准由长沙汽车电器研究所归口. 本标准由长春第一汽车制造厂负责起草。 本标准主要起草人:戴浙新、徐增弟。
